问J(右半平面0，二阶)的bode图
EN

Stack Overflow用户

提问于 2012-12-19 03:36:18

回答 1查看 755关注 0票数 3

在米德尔布鲁克博士的plot方法中研究Ch06的练习6.5时，我试图绘制传递函数的bode图：

bodeplot(1+10/s)

在J中

不知怎么的，J代码的相位图与Mathematica的结果不一致，尽管大小图匹配得很好。

我的J码有什么问题吗？

Af =: 4 : 0"_ 0
s=.0j1*y
'w q'=.x
f=.(s%w) + (w%s)*(1+w%q*s)
20*10^. | f
)

Pf =: 4 : 0"_ 0
s=.0j1*y
'w q'=.x
f=.(s%w) + (w%s)*(1+w%q*s)
(180%o.1)* 1{ *. f
)

load 'plot'

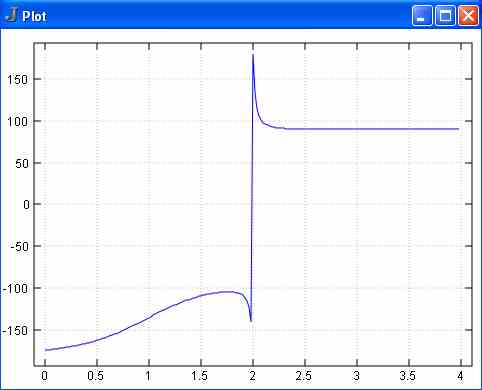

plot (; (100 10 Af (10 ^ ]))) 0.02*i.200

plot (; (100 10 Pf (10 ^ ]))) 0.02*i.200

更一般地说，在复平面z= cos x+i sin x中单位圆上有一个复变量。

如果我们画出它的相位角，就会有180度的跳跃(从180度到-180度)。

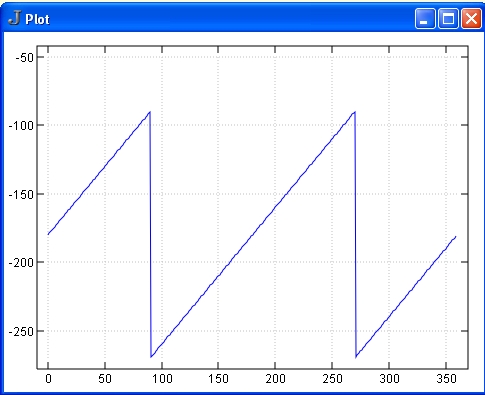

z_unit_circle =. ((2 o. ]) + (0j1 * (1 o.]))) @ (180 %~ o.)

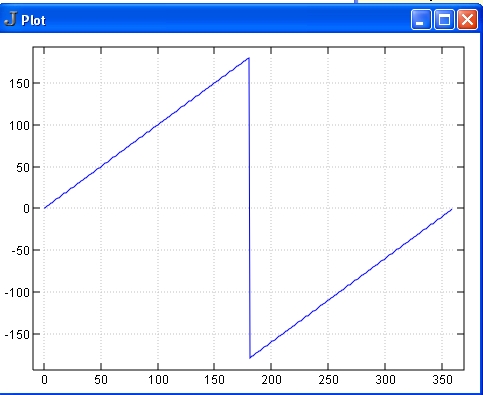

plot (180%o.1)*1{"1 *. z_unit_circle i.360

我认为，在早期的J波图中，相位角约为180或-180时，就会发生这种情况。

为了避免这一跳跃，我们可以利用Tan(Im(z)/Re(z)) = Tan(-180 + Im(z)/Re(z))的关系，即手前转动-180。

phase_angle =. _180 + (180 % o.1) * (_3 o. %~/) @ +.

Pf =: 4 : 0"_ 0
s=.0j1*y
'w q'=.x
f=.(s%w) + (w%s)*(1+w%q*s)
phase_angle f
)

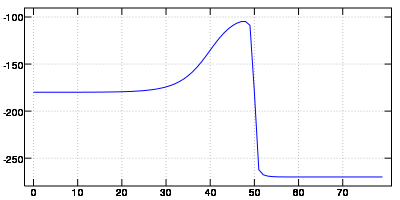

plot (; (100 10 Pf (10 ^ ]))) 0.02*i.200

这与Eelvex提供的答案基本相同。

然而，这个phase_anglez比Argz有更多的跳跃。

plot phase_angle"1 z_unit_circle i.360

因此，我的问题是如何在J.中做出正确的波德图，换句话说，知道相位角从第三象限到第二象限，即手前180度。

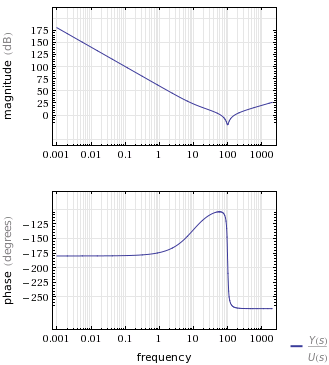

wolframalpha

回答 1

Stack Overflow用户

发布于 2012-12-20 03:02:37

Don't use Arg (*.), use -180 + arctan(Im(T)/Re(T))

 plot  180-~(180%o.1) *  _3 o. %~/"1  +. T 0j1 * (10 ^  3-~0.1*i.80)

(其中T是您的传递函数：T =: 3 : '(y%100) + (100*(1+10%y))%y'__)
