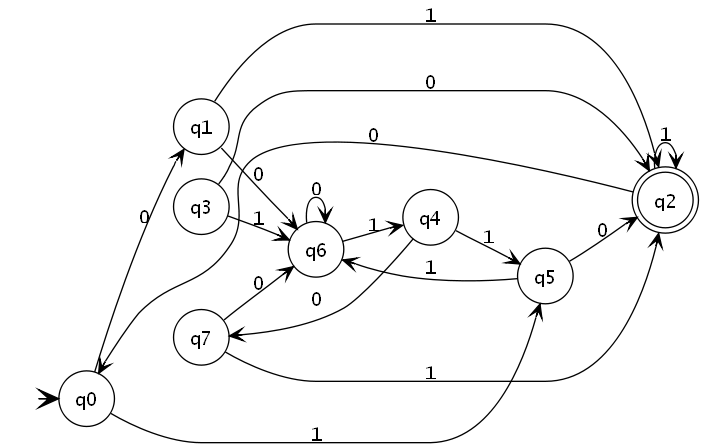

问如何在WPF中方便地绘制图形？

EN

墨维兹 + GraphViz C#包装器正是我想要的。

选项1: Microsoft自动图形布局

免费

http://research.microsoft.com/en-us/projects/msagl/

GitHub

https://github.com/Microsoft/automatic-graph-layout.git

Winforms >> WPF

它是WinForms，但是可以用几行代码将其导入WPF。

用Microsoft自动图形布局可视化节点和边缘

wpf/article.php/c16963/Visualizing-Nodes-and-Edges-with-Microsoft-Automatic-Graph-Layout.htm

示例

http://research.microsoft.com/en-us/projects/msagl/#Layouts

常见问题

http://research.microsoft.com/en-us/projects/msagl/faq.aspx

选项2: QuickGraph -一个支持Graphviz的100% C#图片库

免费

http://quickgraph.codeplex.com/

这个库是100% C#。不要被"Graphviz支持“行误导，这意味着它使用C#代码从Graphviz导入输出。没有C++代码在望。

http://www.codeproject.com/Articles/5603/QuickGraph-A-C-graph-library-with-Graphviz-Sup

有一个NuGet包。

2003年至2011年正在开发(8年)。

备选方案3: GraphSharp

免费

http://graphsharp.codeplex.com/

• 取决于QuickGraph ( 100% C#)。
• 支持异步/等待(很好！)。

演示

https://sachabarbs.wordpress.com/2010/08/31/pretty-cool-graphs-in-wpf/

备注

这个很好用，在几个小时内就开始运行了。它还支持DataTemplates，因此每个节点都可以有您想要的任何外观和感觉。

备选方案4: Graphviz4net

免费

http://graphviz4net.codeplex.com/

备选方案5: GoDiagram

$$$

http://www.nwoods.com/products/godiagram/index.html

选项6: WPF的图树绘制控件

免费

http://www.codeproject.com/Articles/29518/A-Graph-Tree-Drawing-Control-for-WPF

不合适。这是树的布局。

选项7:使用WPF可视化具有圆形依赖关系的图形

免费

http://www.codeproject.com/Articles/43776/Using-WPF-to-Visualize-a-Graph-with-Circular-Depen

备选方案8: GraphViz

免费

http://www.graphviz.org/Download..php

这不是C#，而是使用非托管代码.不过，也有一些C#包装器。

AT&T开放，参见"AT&T研究人员-发明服务背后的科学“和"research > portfolio >软件工具”：gxLLEc

来源

source.php

他们还开源了Rserve！

备选案文9: Shields.GraphViz

免费

GraphViz的包装器。

https://github.com/timothy-shields/graphviz

选项10: NetworkView:用于可视化和编辑网络、图形和流程图的WPF自定义控件

免费

http://www.codeproject.com/Articles/182683/NetworkView-A-WPF-custom-control-for-visualizing-a

这个库允许用户在节点之间创建连接，这可能有点过火了。

示例

https://channel9.msdn.com/coding4fun/blog/Noodling-Network-Nodes-Diagraming-with-the-NetworkView-custom-WPF-control

都是MVVM。

选项11: Gephi -开放式图形Viz平台

免费

请参阅http://gephi.github.io/

不是WPF图形库，而是提供了非常好的图形外观的很好的例子。这个教程很棒。

备选方案12: Telerik

$$$

http://www.telerik.com/products/wpf/diagrams.aspx

备选案文13:不脆弱性

$$$

http://www.infragistics.com/samples/wpf/network-node/overview http://www.infragistics.com/samples/wpf/network-node/relationship-between-nodes http://www.infragistics.com/samples/wpf/network-node/custom-node-style

选项14: WPF图表设计器

免费

不是那么多绘图工具，但它确实向您展示了如何移动、调整大小和旋转画布上任何类型的对象。

http://www.codeproject.com/Articles/22952/WPF-Diagram-Designer-Part-1

选项15: MVVM图表设计器

免费

而且，有人在MVVM中重新实现了这一点:不是那么多绘图工具，但它确实向您展示了如何在画布上移动、调整大小和旋转任何类型的对象。

http://www.codeproject.com/Articles/484616/MVVM-Diagram-Designer

选项16: yWorks -图表公司

$$$

gallery.html about.html

备选方案17: MindFusion

$$$

http://www.mindfusion.eu/features-wpfdiagram.html http://www.mindfusion.eu/

备选方案18: Dot2WPF

免费

用于查看DOT图形的WPF控件。

http://www.codeproject.com/Articles/18870/Dot-WPF-a-WPF-control-for-viewing-Dot-graphs

备选方案19: SyncFusion

$$$

https://www.syncfusion.com/products/wpf/diagram

备选方案20: AddFlow

$$$

https://www.componentsource.com/product/addflow-wpf-standard

备选案文21: Lassalle

$$$

http://www.lassalle.com/

选项22:动态数据显示

http://dynamicdatadisplay.codeplex.com/

备选案文23: Nevron

$$$

https://www.nevron.com/

只适用于WinForms，但可以导入WPF。但是，每个单独的项目都不能被模板化，这是WPF解决方案的一个巨大优势。

谷歌搜索术语

• “工作流wpf图”
• "wpf图形库“
• "wpf状态机库“

我认为您可以使用GraphX库轻松地实现WPF的所有需求。它基于Graph#，有详细的文档。http://panthernet.ru/en/projects-en/graphx-en

它支持边缘标签和自环边，以及边和顶点模板.如果你有任何问题，你可以在网站上的讨论部分提问。
