首先，也是大多数情况下，让我讨论一下、UML、和用例。

UML只是描述软件系统的一种图形方式。UML有两种类型，即：

1. UML草图-在这里，您只想传达一个想法，并通过不同的替代方法。它不是具体的，但它只给出了基本的想法。
2. UML -这是一种非常详细的建模类型，其中所有的东西都布置得很好，并且有明确的完成时间。

接下来是UML开发过程。

1. 瀑布模型-开发过程必须严格遵循分析、设计、编码和测试过程。这意味着没有设计就无法完成编码，依此类推。您必须从分析、设计、编码和测试(ADCT)过程开始。不允许在此过程中重叠。
2. 迭代(最常见)-迭代方式与瀑布模型有点不同，因为它更灵活。您可以将系统分成几个部分，并在每个部分上运行ADCT进程。这意味着您不会只进行一次分析，这将使您的系统对更改具有灵活性。难怪这是一种更常见的方法。

然后是UML计划过程

1. 预见性计划-在整个项目的整个过程中，结果都是已知的，所有的事情都应该顺利进行，所有涉众都参与其中，“在同一个页面上”。如果您可以很容易地列出所有的需求，并且您非常肯定它不会改变，那么请使用预测计划。
2. 自适应计划(敏捷开发)-在这里，开发人员不断地与用户一起工作，以应对可能的更改。它们扮演“适配器”的角色--改变。它的灵活性使它成为一个更好的选择，从预测规划。

最后用例图。用例图定义了程序如何解决问题或提供一些功能。

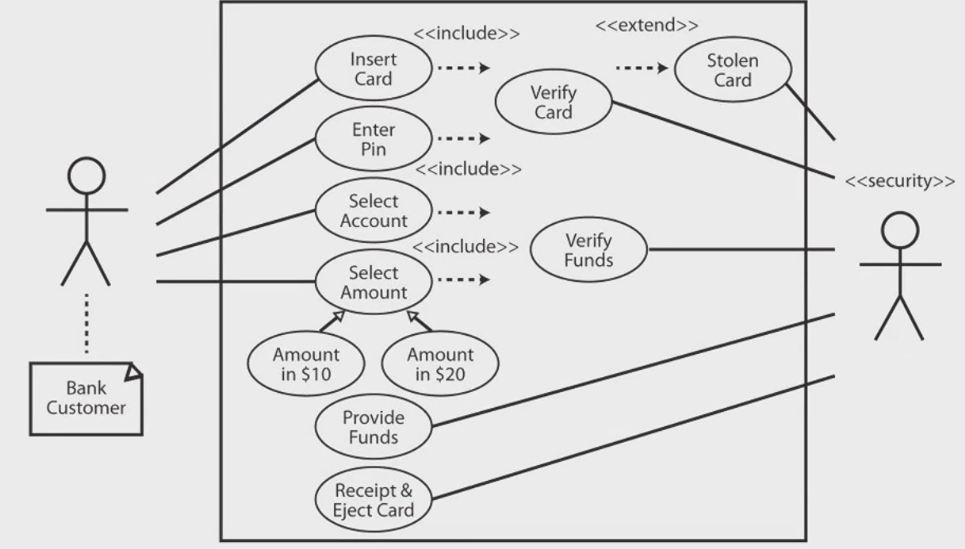

下面是一个例子：

​

用例图通常处理的是参与者之间的交互，可以是人，也可以是外部系统。用例由像“插入卡”这样的省略表示。

从参与者到用例的线称为通信线路。

“包含”部分意味着两个或多个用例将尝试访问单个用例。而“扩展”部分是当用例试图访问可选用例时。

“选择数量”用例是一个通用用例，而下面是两个特定的用例。

之后是用例描述。基本上只是对用例的描述。比如“用户输入他们的卡并输入密码。然后系统安全会检查卡是活动的还是没有被盗的和/或输入的pin是正确的”等等。它将通过说系统(安全)将提供资金和收据来结束。

另一件需要注意的是

1. 触发器(机器接收卡/用户输入针)
2. 演员
3. 先决条件(例如，银行有足够的资金)
4. 目标(例如，成功的结论，比如能够为用户提供资金)。
5. 列出失败的结论(例如:无效卡)
6. 扩展(例如:在三次3.尝试后，如果引脚无效)
7. 执行步骤(例如:从客户插入卡到退出卡)

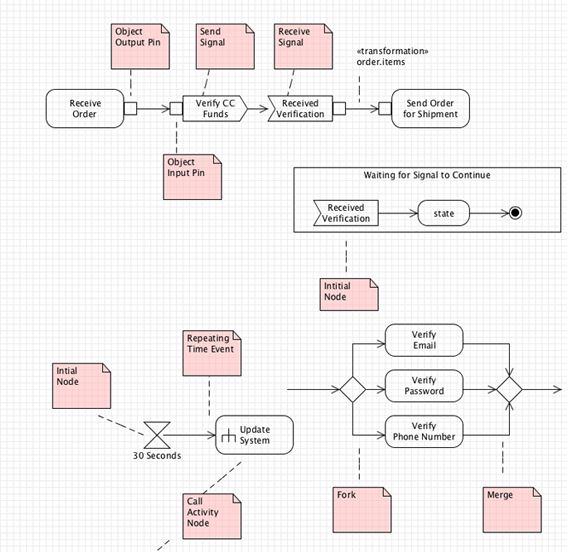

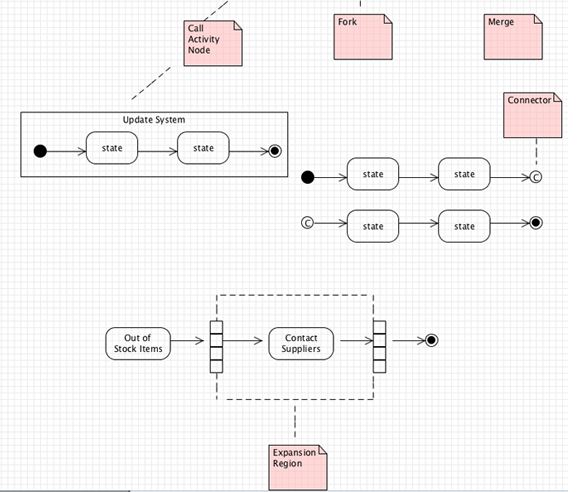

活度图

活动图基本上只是描述了为实现最终目标而发生的行为。如果您熟悉流程图，那么就更容易理解活动图背后的概念。

​

​

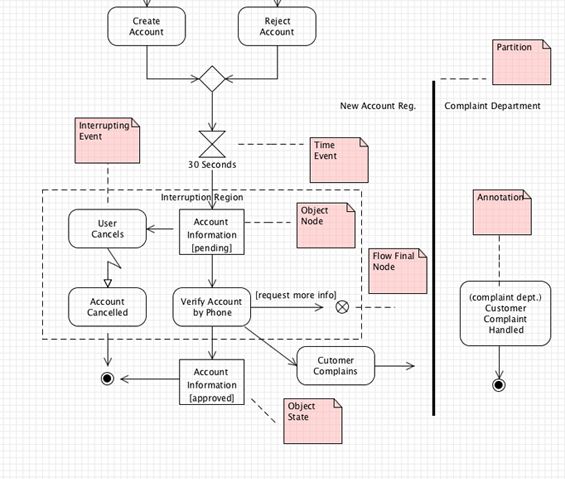

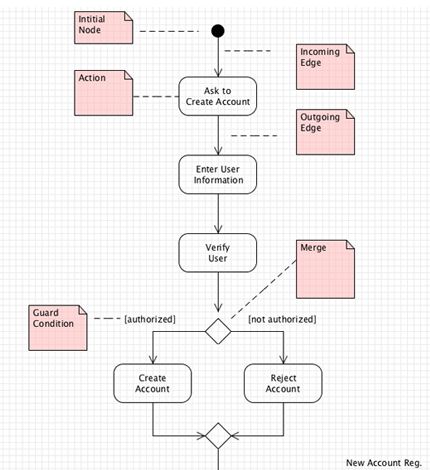

初始节点是Activity的起点，活动图的符号是阴影的circle.The紫色注释，它简单地描述了活动图的不同组成部分。

类图

类描述程序将使用的对象类型，而类关系图则描述这些类以及它们之间的关系。

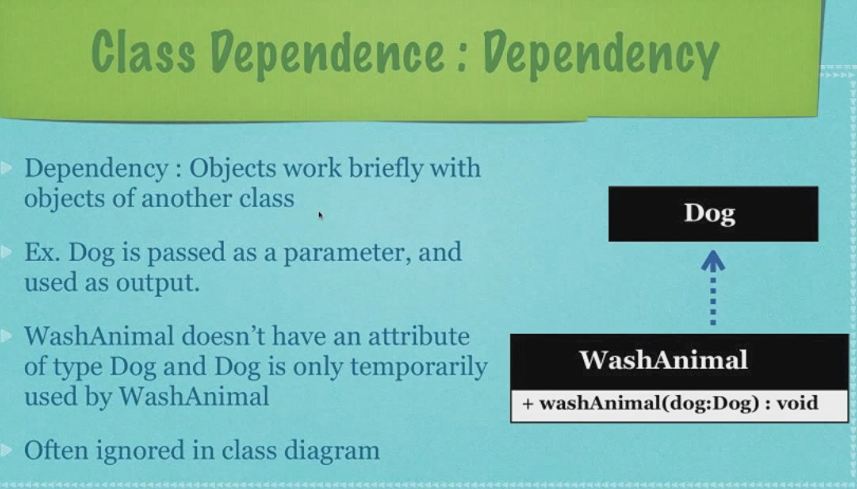

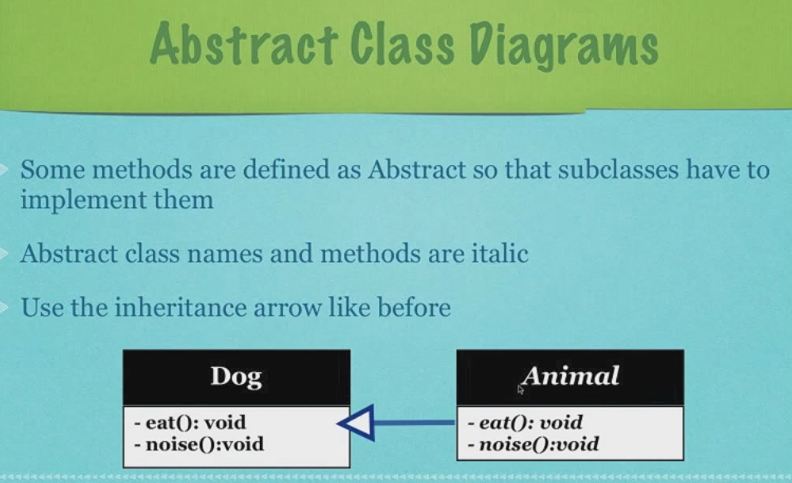

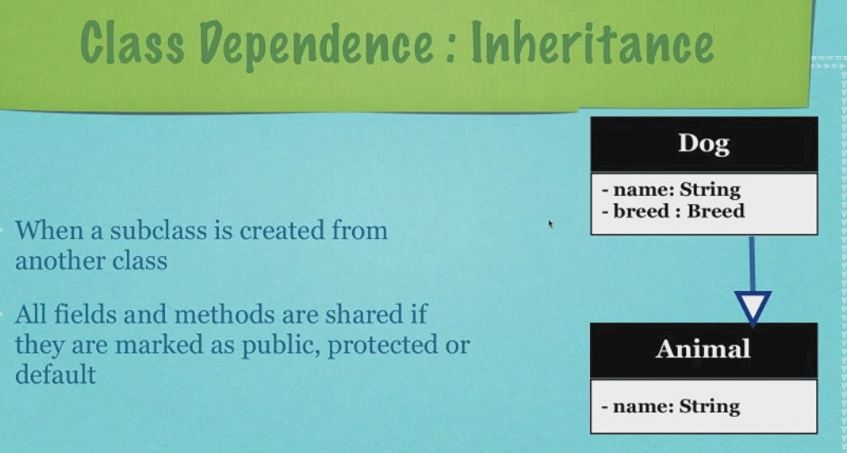

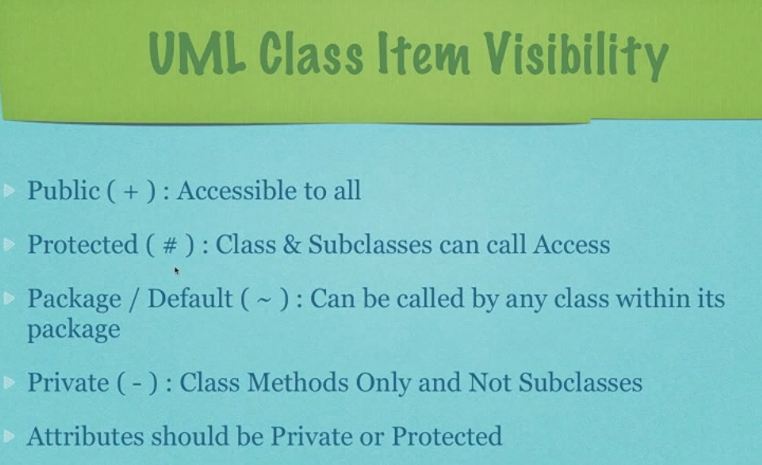

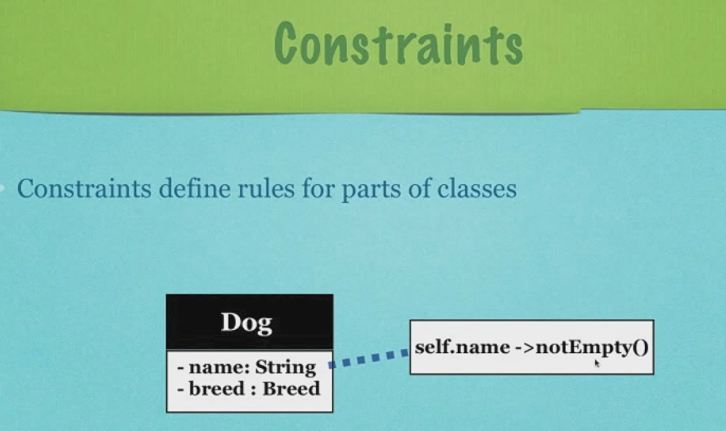

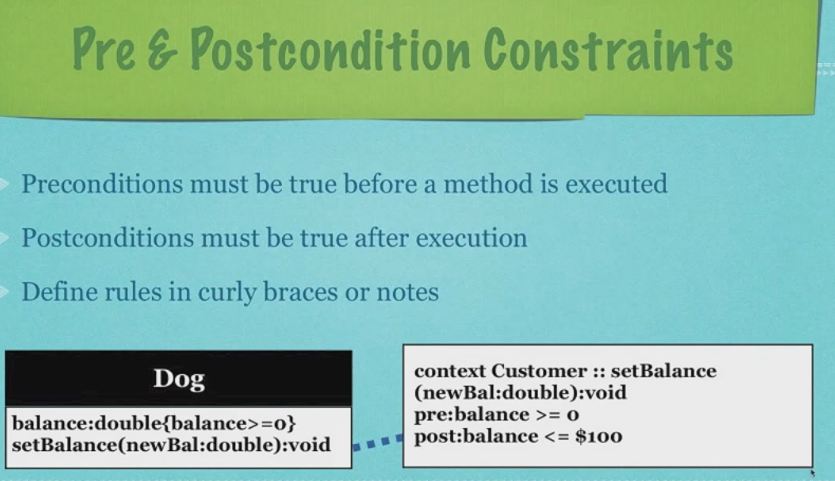

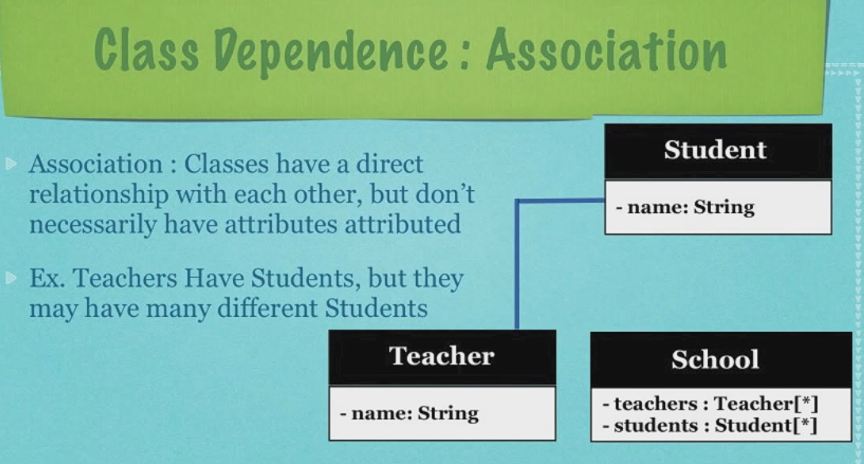

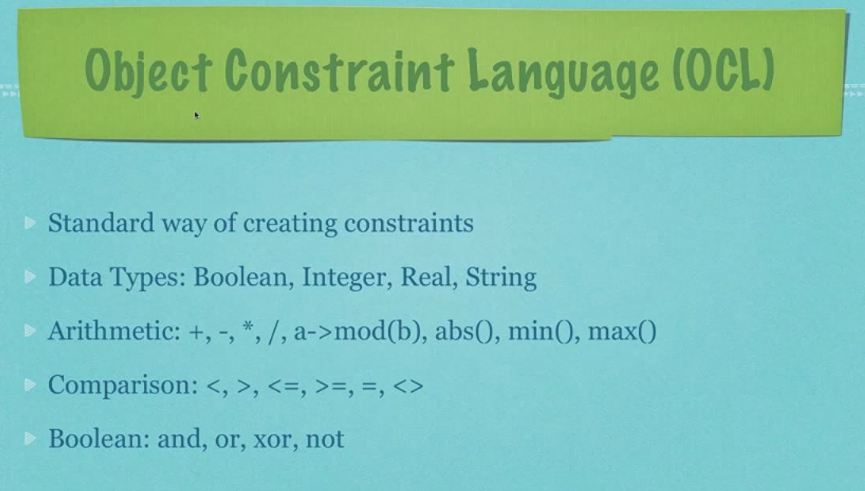

我将上传一些幻灯片，以使教程更快：

​

​

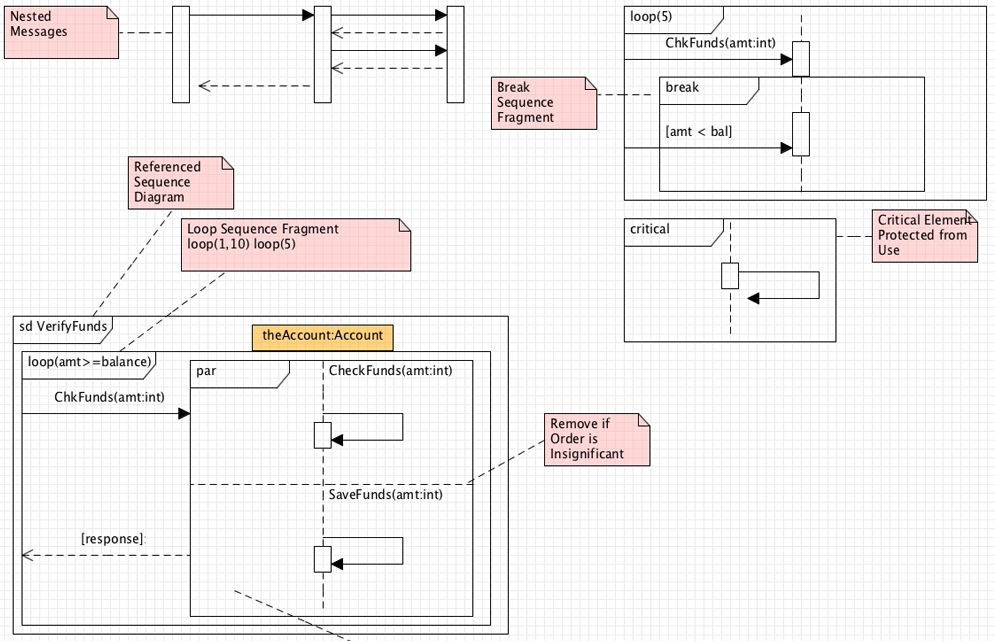

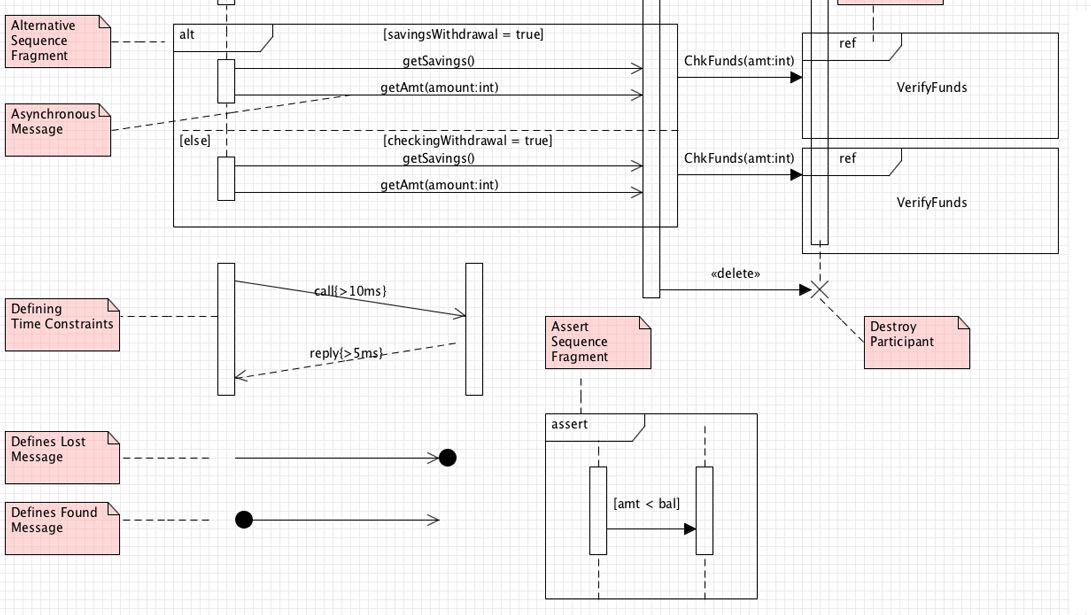

序列图

序列图模拟了程序中的交互，并为您提供了一种布局系统的逻辑方法。它们是关于显示程序各部分之间的交互顺序的。

在制作序列图时，您将描述哪些交互被触发以及何时触发。他们专注于所有互动中事件的顺序。

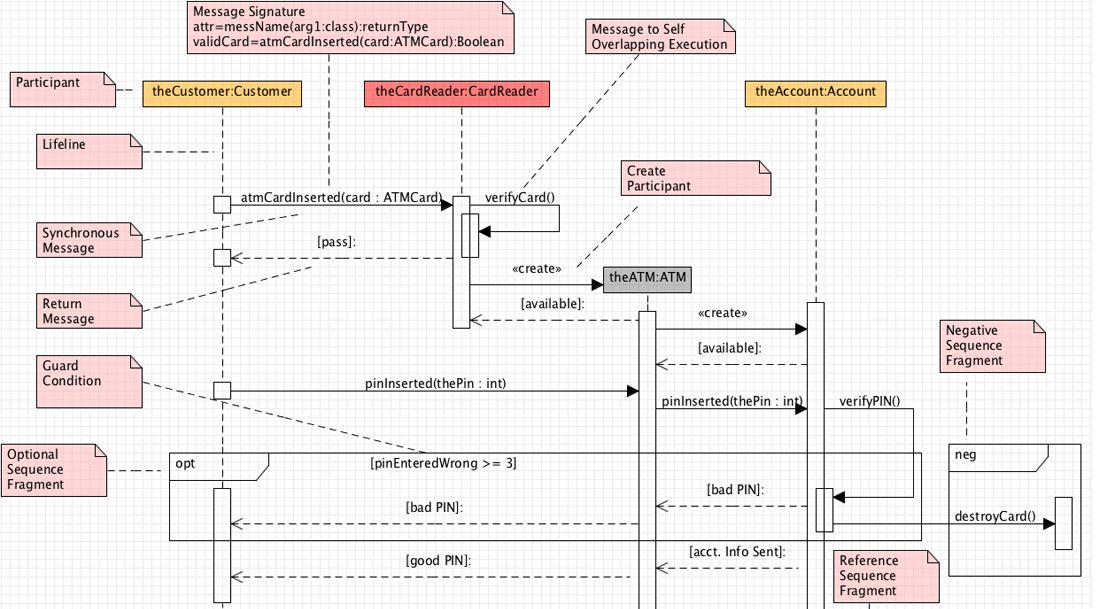

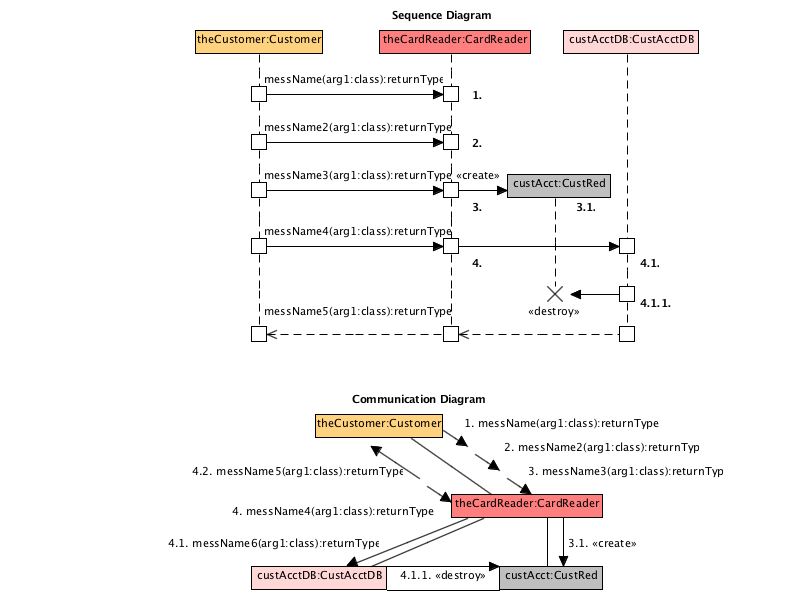

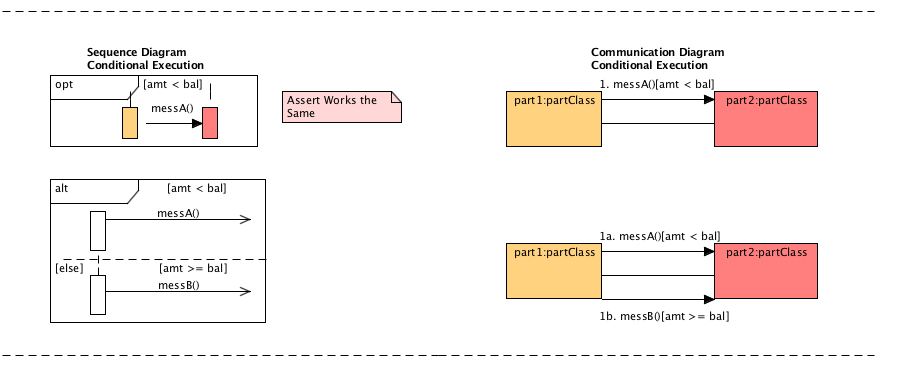

同样，下面是本教程的序列图：

​

​

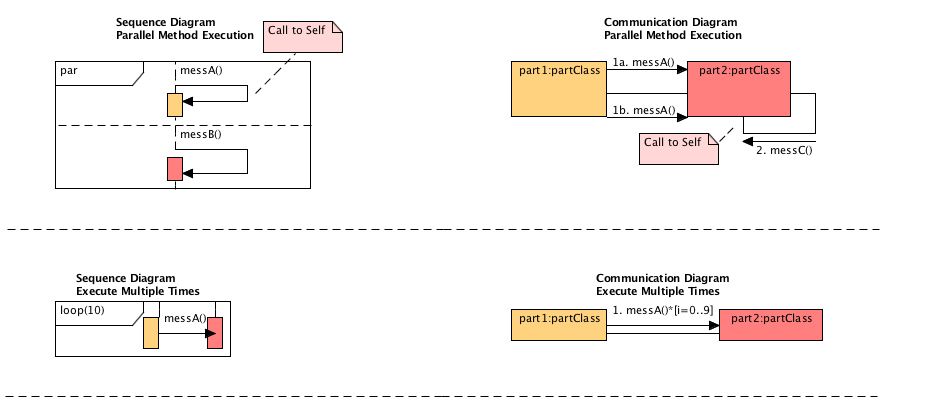

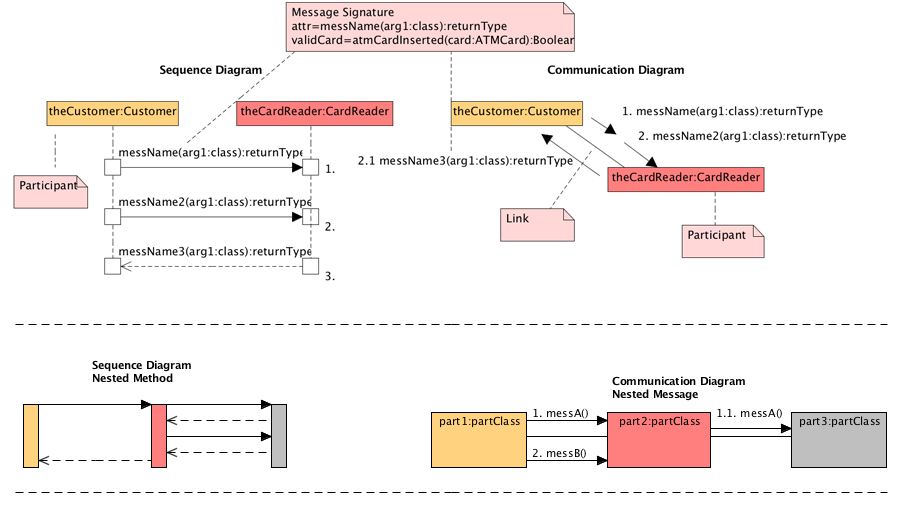

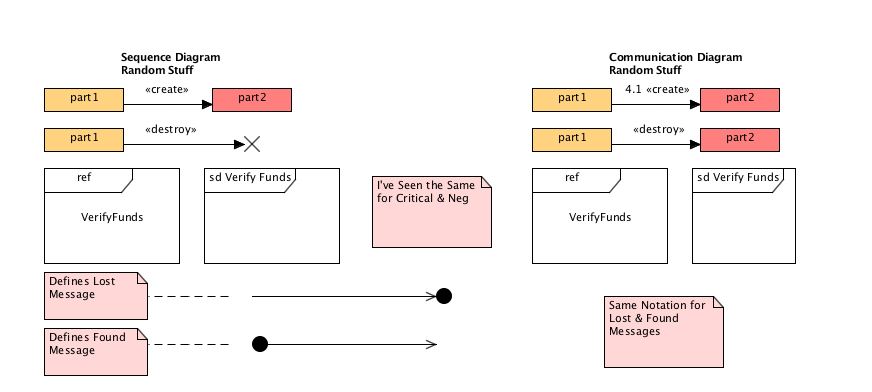

通信图

通信关系图用于显示参与者之间的链接。他们关注的焦点是什么时候触发了哪些交互。它们还描述了所有交互中事件的顺序。

​

​

这些想法来自于视频教程德里克·巴纳斯。

以下是UML工具的列表。有些是免费的。:)

首先您应该了解什么是UML，什么不是

所以从阅读克雷格·拉尔曼的文章UML是什么?不是什么？开始

然后来了解如何使用UML是“错误”的，或者如何不应该使用UML 。

请阅读亚历克斯·贝尔(AlexE.Bell)的文章“死于UML发热”。请注意行业专家(PHILIPPE KRUCHTEN，GRADY BOOCH)对这篇文章的评论。

并没有尝试学习UML符号的所有细节。

%20的UML足以满足您的%80需求。尽量不要使用“不太为人所知”的特性。您不应该使用所有的UML图。用你得到好处的那个。

最佳建模工具

最好的建模工具是免费的绘图地方-表面如白板，挂图，甚至文件。不是案件工具。找一堵墙，用像类似白板的紧身床单这样的工具把它变成自由绘图区。

尝试敏捷建模

检查侧以了解敏捷建模

找到一个很好的UML

以简短的方式学习UML符号的：

UML Distilled: Martin的标准对象建模语言(第3版)简介

将与过程(RUP)以敏捷方式应用于

应用UML和模式:克雷格·拉曼(作者)的面向对象分析与设计及迭代开发(第三版)简介

的简称和指南与指南

UML(TM) 2.0风格的元素斯科特W.安布勒(作者)

如果你不喜欢书或者不想花钱

类图的：

检查UML基础:类图

用于序列图的

检查UML基础:序列图

用于活动图的

检查UML基础:活动图

检查UML 2活动图

用例图的

检查UML 2用例图

小心点。用例是文本故事，它讲述用户(参与者)与系统之间的交互以实现目标。因此，没有用例文本的用例图是毫无价值的。要获得对用例的更多了解，请阅读书中的下列免费章节：

• Larman-第6章应用进化用例免费下载
• 使用case2.0电子书作者: Ivar Jacobson，Ian Spence，Kurt Bittner。免费下载

用于Sate机图的

检查Sparx EA UML 2状态机图

组件关系图的

检查UML基础:组件关系图

用于部署关系图的检查Sparx EA UML 2部署图

PS:有其他的图表，但它们是最广泛使用的。

和Google it .，例如，我搜索它，并看到http://www.uml-diagrams.org/uml-25-diagrams.html的一面。对于细节来说，这似乎是一个好的方面。

这就是我刚开始学习的时候学到的几个术语。(我还在学习，所以如果我错了，请随意编辑)

UML只是描述系统如何使用流程图工作的一种方式。它们有一定的符号来表示不同的含义。

用例图只是说某物(他们称它为参与者)如何与系统交互！活动图是一种听起来是什么样的，不同的活动发生在一个特定的行动发生！

下面是一个例子：银行活动图(UML)还有一些我还没有回答，但是其他的答案都很好。
