问将关系属性从ER图转换为SQL

EN

是的，您应该创建一个Meeting实体来表示Student和Supervisor之间的多到多关系。在它中，您可以使用对应于这些表的外键来关联这些表。在SQL中，它可能如下所示：

Create table Meeting {
id INT NOT NULL PRIMARY KEY AUTO_INCREMENT,
student_id INT NOT NULL,
supervisor_id INT NOT NULL,
//rest of the fields...
FOREIGN KEY (student_id) REFERENCES Student(id)
FOREIGN KEY (supervisor_id) REFERENCES Supervisor(id)
}

您还会对Supervise在Project和Supervisor之间做同样的事情。你也可以在你的会议表上使用一个名为复合键的东西，我想这可以归结为个人喜好，我通常是这样做的，当代表很多很多关系时。我并不是说这是你将要使用的语法，这取决于你的数据库，这只是一个指向正确方向的例子。希望能帮上忙。

此外，对于您的图表(我只是猜测这是针对一个类)，您可能需要查看一些软件，比如visio或可视化范例来创建ER图。虽然大多数人将能够理解您当前的图表，但这并不是正确的建模。

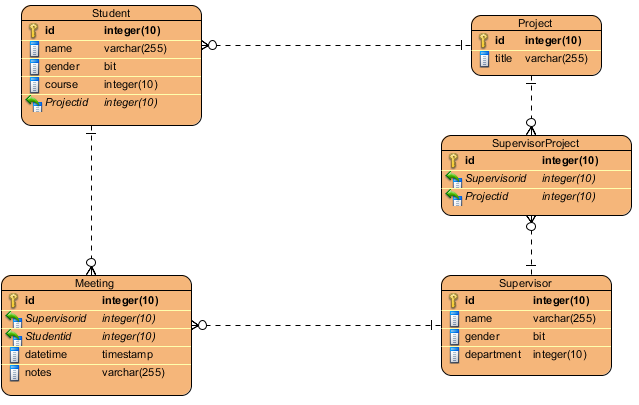

为了好玩，我根据你的表格做了一个图表：

​

如果Supervisor和Project之间的关系是多到多的，您可能需要它们之间的一个实体。这被称为associative entity。我给我的SupervisorProject贴上标签，只是为了让它们更清晰一些。

编辑忽略了学生和项目是一对一的事实，修正了这一点，对不起。

作为对Cohagen的回应，this stackoverflow post建议，即使关系表没有属性，也可以通过保留关系表来表示许多到许多关系的关系，比如Supervise。相反，Do表位于多到一个关系之间，没有属性，因此我们可以去掉它，只需在学生中向项目表添加一个外键引用。
