问如何在泳道图中表示数据库？
EN

Stack Overflow用户

提问于 2014-03-27 12:34:09

回答 1查看 2.6K关注 0票数 0

我正在用swim lane diagram建立一个警察调度系统的模型。

我想表明，所有行动者(接听电话的操作员和警察人员)都可以访问一个共同的数据库。

用swim lane diagrams表示数据库的各种方法是什么？

我想向大家展示的是，警察派遣系统与救护车和消防部门连接在一起。

如何显示这个界面？

发布于 2014-03-27 13:29:33

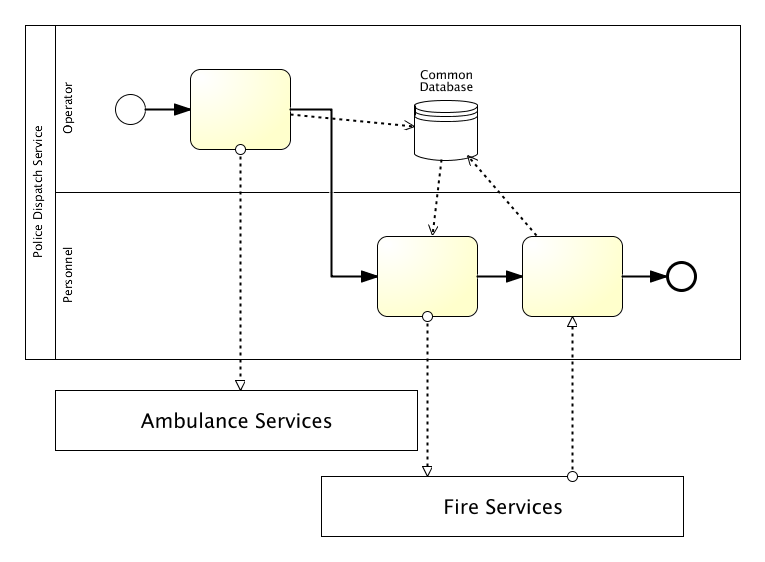

BPMN知道一个数据存储符号，用于独立于流程实例并在它们之间共享的持久数据。此外，您可以通过使用封闭池来建模到其他服务的接口，并通过使用它们之间的消息流在完全建模的流程和其他(最终是外部)流程之间进行协作。见下面一个说明快速的脏例子。
