d3.js svg从(geo/topo)json绘制等高线
我正在寻找一些关于如何创建SVG图像的指导，该图像由来自(geo/topo)JSON的轮廓线数据组成，并使用d3.js呈现。

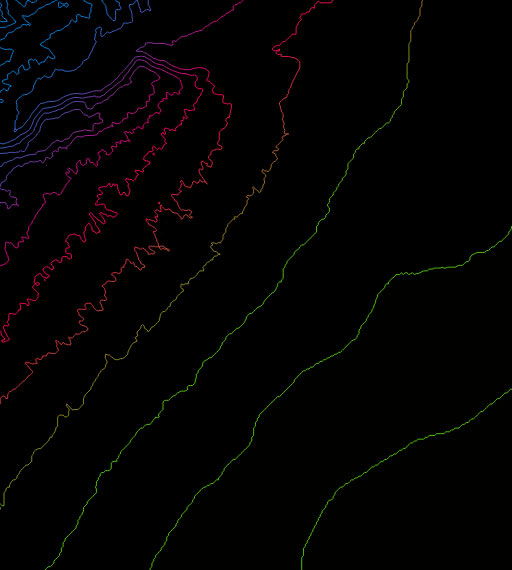

这是我想要创建的本质上的图像：
最终，我希望该图像能够响应地缩放、动画(绘制线条、交互更改颜色)路径，并能够交换不同的数据文件来呈现其他图像。
我已经看过几个指南、教程等，但我似乎错过了一些步骤或实现了错误的过程，所以我想我会问这里。谢谢你的帮助。
我试图澄清做这件事的最佳方法，并找出我对d3.js中的功能/过程的错误解释。
我正在创建等高线从DEM (数字高程模型)数据通过提取等值线在QGIS。为了从这些中获取JSON，我尝试在QGIS中保存为GeoJSON，并将Shapefiles (ESRI .shp)转换为OGR2OGR中的GeoJSON。我也尝试过使用Node的Topojson (https://www.npmjs.org/package/topojson)。在大多数情况下，我能够获得JSON文件，尽管我转换它们的方式可能有问题，或者来自QGIS的原始轮廓数据使其与我在d3中尝试过的内容不兼容。
我在呈现JSON时得到的结果基本上类似于黑匣子(看起来像在svg容器中疯狂呈现的多边形)。如果我将填充颜色更改为none，我会看到到处都是疯狂的线条。我在某个地方读到，TopoJSON必须是多边形，而不是线条或多边形，因为它使用了弧线，但是我在GeoJSON中得到了同样的结果。
我想知道这是否与我从QGIS导出等高线并转换为JSON的方式有问题，也许投影没有排列好吗？在转换时自动创建的行中也可能有一些错误，但我不知道如何修复这些错误。正如您在示例图像中所看到的，我的一些等高线不是封闭的循环，因为它们超出了我为/想要显示的数据的边界。这些应该以多行或路径的形式呈现，这是否有意义？
另外，我并不特别感兴趣的是，在这个项目中，这些线路的“地理位置”是长的或地理位置的。基本上，只需使用真实地理数据中的等高线来显示线条图案。
这是我的代码：
<script type="text/javascript">
var width = 500,
height = 500;
var svg = d3.select("#section-1-svg").append("svg")
.attr("width", width)
.attr("height", height);
d3.json("contour.json", function(error, contour) {
console.log(contour);
});
var path = d3.geo.path()
.projection(d3.geo.mercator());
d3.json("contour.json", function(error, json) {
svg.selectAll("path")
.data(json.features)
.enter()
.append("path")
.attr("d", path);
});
</script>因此，除了让这个渲染在一个基本的层次上，其他的问题是:我是否能够选择单独的线条来动画，例如，笔画？这个源JSON是否仍然包含高程数据，这样我就可以根据海拔对线条进行着色了吗？
谢谢你的帮助，让我走上正轨！我希望任何人能为我澄清这一点，并告知我如何才能做到这一点。
编辑：使用Using 1614080的示例中的代码，我呈现的行如下：
svg.selectAll("path")
.data(topo).enter()
.append("path")
.style("fill", "none")
.style("stroke", function(d, i) {
return interp(cScale(d.properties.ELEV));
})
.attr("d", path)
.each(function(d) {
d.totalLength = this.getTotalLength();
console.log(d.totalLength);
})
.attr("stroke-dasharray", function(d) { return d.totalLength + " " + d.totalLength;})
.attr("stroke-dashoffset", function(d) { return d.totalLength; })
.transition()
.delay(function(d, i) { return i * 200; })
.duration(4000)
.ease("linear")
.attr("stroke-dashoffset", "0");
});但我无法得到我所需要的效果(线画进去)。他们似乎从小破折号中消失，而不是画出整个破折号。我可以在浏览器中看到笔画和偏移量被正确分配，只是不知道为什么转换不受尊重。
回答 1
Stack Overflow用户
发布于 2014-04-06 01:49:57
根据Lar提到的内容，我看不出您拥有的东西有什么问题(只是您是两个相同的d3.json调用，但这不会给您带来问题)。
您所描述的工作流与我以前所做的大致相同。我能想到的唯一一件事可能会给您带来麻烦(尽管在您介绍的代码中没有)，即topojson的默认设置不保留特性属性，您必须使用-p开关。
无论如何，我已经有一段时间不想做一个轮廓例子了，这似乎是一个很好的机会，所以我创建了一个可以看到这里的例子。代码和自述文件中有相当多的解释，所以我希望这能帮助您完成这一过程。
一旦您开始工作，您将能够创建各种交互等等。例如，在我的示例中，您可以使用以下内容突出显示mouseover事件的轮廓：
.on("mouseover", highlight)
.on("mouseout", unhighlight(this, d)
function highlight(x) {
var s = d3.select(this);
s.style("stroke", "red");
}
function unhighlight(x,y) {
var old = y.properties.ELEV;
var u = d3.select(x);
u.style("stroke", function(d, i) {
return interp(cScale(old));
})
}希望这能让你
