globalCompositeOperation和同心、空心、移动的形状
globalCompositeOperation和同心、空心、移动的形状
提问于 2014-04-09 19:29:22
我正在努力实现以下目标：
在画布上画了许多同心圆(或环)。每个圆圈都有一个“洞”，所以后面画的较小的圆圈是部分可见的。每个帧(我们使用window.requestAnimationFrame渲染)，每个圆圈/形状/环的半径略有增加。

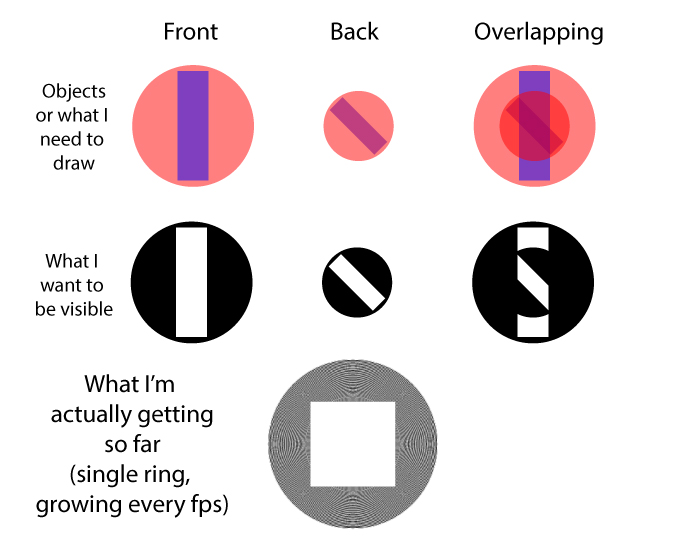

在图像这里中描述了一个有两个环的场景。
守则：
function draw() {
drawBgr();
for (var i = 0, len = rings.length; i < len; i++) {
rings[i].draw();
}
}
function drawBgr() {
context.globalCompositeOperation = "source-over";
context.clearRect(0, 0, WIDTH, HEIGHT);
context.rect(0, 0, WIDTH, HEIGHT);
context.fillStyle = '#FFFFFF';
context.fill();
}
function squareRing(ring) { //called by rings[i].draw();
context.globalCompositeOperation = "source-over";
context.fillRect(ring.centerX - ring.radius / 2, ring.centerY - ring.radius / 2, ring.radius, ring.radius);
context.globalCompositeOperation = "source-out";
context.beginPath();
context.arc(CENTER_X, CENTER_Y, ring.radius, 0, 2 * Math.PI, false);
//context.lineWidth = RING_MAX_LINE_WIDTH * (ring.radius / MAX_SIDE);
context.fillStyle = '#000000';
context.fill();
context.globalCompositeOperation = "source-over";
}- 这里到底有什么问题？我在画圆圈之前给clearRect打电话。看看“我得到了什么”的形象。这是在多个框架上绘制单个环的结果。我不应该得到任何不同的东西，就像一个中间有一个空心正方形的黑色圆圈。(请注意，每个帧的半径都在增加。)
- 我确实意识到切换globalCompositeOperation可能不足以达到我想要的效果。我如何在画布上绘制的对象中画一个“洞”，而不删除我试图修改的对象下面的“孔”中的所有内容？
这是我用来引用globalCompositeOperation值的教程。
我正在使用Firefox 28.0。
回答 1
Stack Overflow用户
回答已采纳
发布于 2014-04-10 10:48:38
我不会尝试使用globalCompositeOperation，因为我发现在几次迭代之后很难知道会发生什么，如果画布以前没有被清除，就更难了。
我更喜欢剪裁，这让我想到了：
http://jsbin.com/guzubeze/1/edit?js,output
那么，要在抽签中建立一个“洞”，如何使用裁剪？

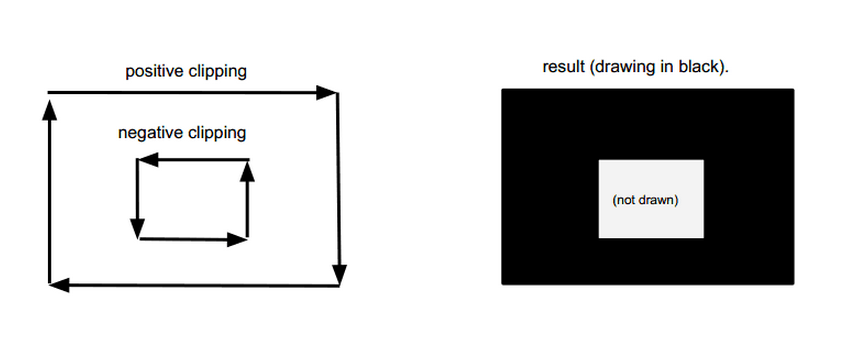

->>定义一个正切子路径，在这个区域内，切断一个负部分，此时使用顺时针方向的子路径：
裁剪必须只使用一条路径，因此不能使用rect()：它每次都会开始一个路径，并且不允许选择时钟(：-)，因此您必须定义这两个函数，这两个函数只需创建所需的子路径：
// clockwise sub-path of a rect
function rectPath(x,y,w,h) {
ctx.moveTo(x,y);
ctx.lineTo(x+w,y);
ctx.lineTo(x+w,y+h);
ctx.lineTo(x,y+h);
}
// counter-clockwise sub-path of a rect
function revRectPath(x,y,w,h) {
ctx.moveTo(x,y);
ctx.lineTo(x,y+h);
ctx.lineTo(x+w,y+h);
ctx.lineTo(x+w,y);
}然后您可以编写绘图代码：
function drawShape(cx, cy, d, scale, rotation) {
ctx.save();
ctx.translate(cx,cy);
scale = scale || 1;
if (scale !=1) ctx.scale(scale, scale);
rotation = rotation || 0;
if (rotation) ctx.rotate(rotation);
// clip with rectangular hole
ctx.beginPath();
var r=d/2;
rectPath(-r,-r, d, d);
revRectPath(-0.25*r,-0.8*r, 0.5*r, 1.6*r);
ctx.closePath();
ctx.clip();
ctx.beginPath();
// we're clipped !
ctx.arc(0,0, r, 0, 2*Math.PI);
ctx.closePath();
ctx.fill();
ctx.restore();
}编辑：
为了记录在案，有一个更简单的方法来绘制所要求的方案:只需画一个圆圈，然后逆时针画一个内直角。你所填写的将是圆圈内位于rect之外的部分，这就是你想要的：
function drawTheThing(x,y,r) {
ctx.beginPath();
ctx.arc(x ,y, r, 0, 2*Math.PI);
revRectPath(x-0.25*r, y-0.8*r, 0.5*r, 1.6*r);
ctx.fill();
ctx.closePath();
}(我不发图片:这是一样的)。
根据你的需要，如果你改变了抽签，或者你想引入某种一般性，使用第一个或第二个。如果以后不更改方案，则第二个解决方案更简单一些，=>更好。
