Matlab模拟容器加压减压
Matlab模拟容器加压减压
提问于 2014-08-20 09:19:52
我试图在Simscape中做一个非常简单的模拟，但我有一种感觉，我仍然没有完全掌握保守的端口和物理信号。
我有一个非常简单的气动模型:一个体积V的容器，一个空气泵，一个管子和一个电磁阀。

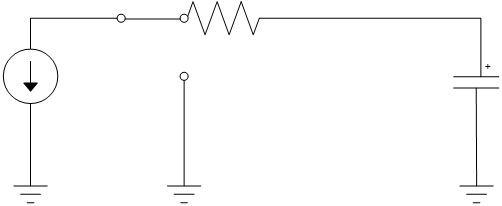

这是电等效电路：
管是一个电容，容器是一个电容，电磁阀是一个简单的开关.该泵被建模为恒流源。

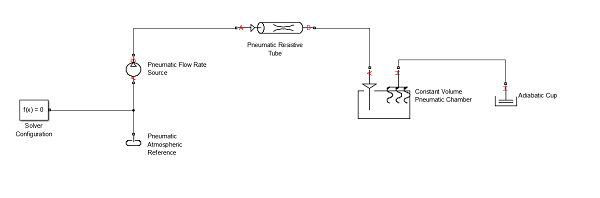

在Simulink Simscape中，我将它建模为如下气动模型：

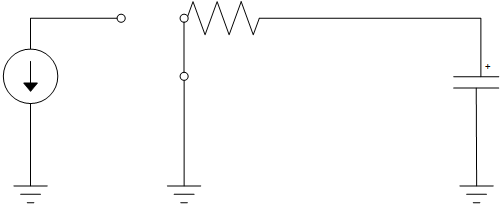

除了的电磁阀，因为我不知道怎么做。在我的等价物中，当开关螺线管时，我把它缩短到地面：
系统应该释放到大气中。
我试图通过使用PS开关创建开关来模拟电磁阀，并尝试将电阻管A从流量源切换到大气，但它不允许连接，可能是因为信号类型不正确。
有谁知道如何解决这个问题吗？我应该做我自己的组件吗？
回答 1
Stack Overflow用户
发布于 2014-09-01 08:21:16
是的，你必须创建自己的组件。查看气动驱动电路或气动马达和方向控制阀示例，以了解如何使用基础库块创建阀门模型。
页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持
原文链接：
https://stackoverflow.com/questions/25401050
