在3D中填充线下的区域
我正在绘制一个3D的“围栏图”，每个围栏都有多种颜色。我的样本数据可以在这里找到：
https://gist.github.com/anonymous/a926221ea96e92e86332
我用以下方法绘制这些数据：
colors = "red red red red red"
splot for [i=1:words(colors)] 'input.sep.txt' index i u 2:1:3 w lines lc rgb word(colors,i)这条线是毫无问题地画出来的，我相信他们画得是正确的。我的问题是:如何在直线下面填充，使其看起来像一个实心墙(即，一直到0z值)？我尝试使用w pm3d，但是这实际上并没有在轴上显示任何可见的东西。
回答 2
Stack Overflow用户
发布于 2014-08-28 20:34:50
最好的选择是使用pm3d。为此，您必须稍微修改数据文件:必须重复非常行，将复制的z值更改为0，并添加新行，即前两行数据行。
1 1 2
2 1 4必成
1 1 2
1 1 0
2 1 4
2 1 0诸若此类。您仍然需要两个连续的空行后，分开不同的“墙”。
如果您控制了数据输出，则可以更改输出例程，也可以使用命令行工具(如sed )。
sed 's/^\([0-9]* [0-9]* \)\(.*\)$/&\n\1 0\n/' gistfile1.txt或awk
awk '1; {print $1,$2,0,"\n"}' gistfile1.txt去做转换。当然，这是可以在飞行中从内格鲁图。然后是一个完整的、工作的脚本：
filename = 'gistfile1.txt'
sed = '< sed ''s/^\([0-9]* [0-9]* \)\(.*\)$/&\n\1 0\n/'' '
set autoscale cbfix
set palette defined (0 'red', 1 'blue')
set pm3d depthorder
unset colorbox
unset key
set ticslevel 0

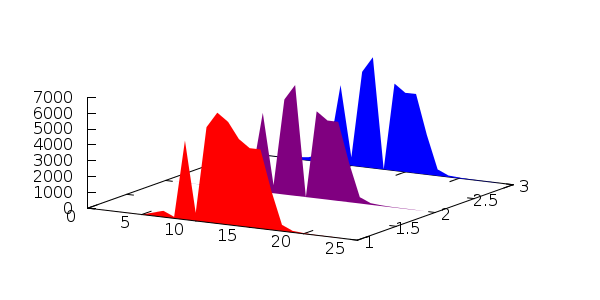

splot sed.filename using 1:2:3:(column(-2)) with pm3d在示例数据中使用gnuket4.6.5的结果是：
一些补充说明：
- 第四列用于为着色选择与z值不同的值。
column(-2)使用块号(相邻块由两条空行分隔)作为颜色索引。- 属于不同数据块的点没有连接。
- 使用
set autoscale cbfix，您可以更好地控制用于飞机的颜色。 - 如果你知道，你有三个平面应该有特定的颜色，你也可以使用
set palette defined (0 'red', 1 'green', 2 'blue')。
Stack Overflow用户
发布于 2014-08-28 14:38:16

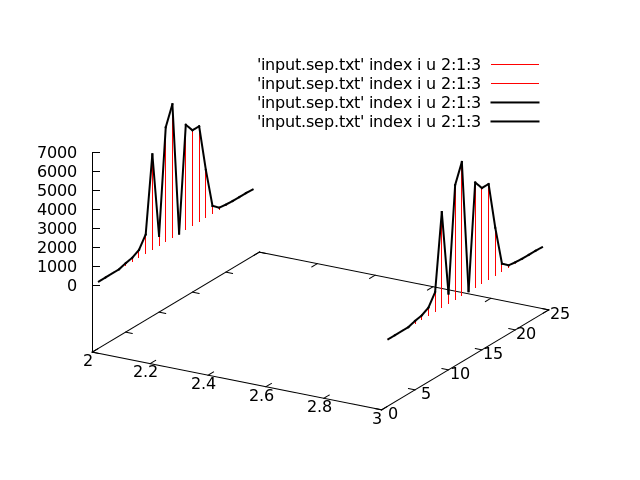

这是一个解决办法，而不是一个适当的解决方案，但它可能对您有用。玩filledcurves选项，这并不是真正为3D绘图设计的。你所拥有的，就像这样：
colors = "red red red red red"
splot for [i=1:words(colors)] 'input.sep.txt' index i u 2:1:3 w filledcurve lc rgb \
word(colors,i), for [i=1:words(colors)] 'input.sep.txt' index i u 2:1:3 w l lc "black" lw 2

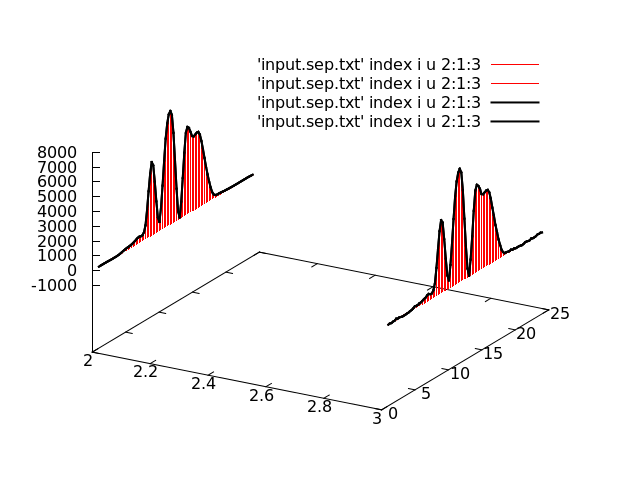

使用set dgrid3d命令的技巧，您可以增加绘制的垂直行数(在本例中为set dgrid3d 100,2)：

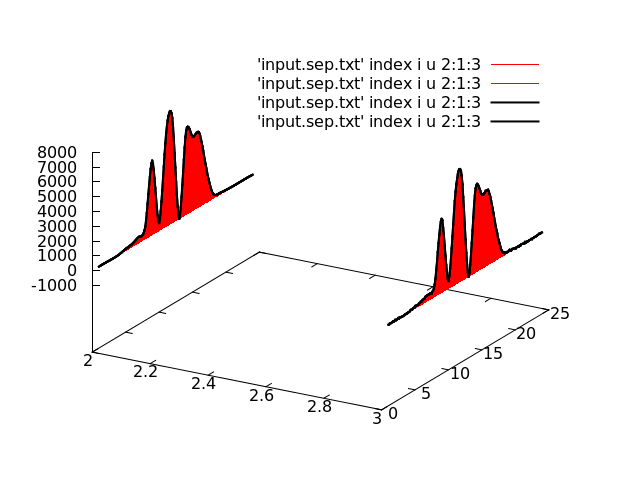

直到您对结果(set dgrid3d 200,2)满意为止：
