为什么我在打电话给BitBlt或CopyRect时失去了透明度？
为什么我在打电话给BitBlt或CopyRect时失去了透明度？
提问于 2014-08-29 23:11:40
问题
我正在尝试将32x32块从TBitmap复制到TPaintbox中，这是我的地图编辑器，但我似乎无法使透明度正常工作。

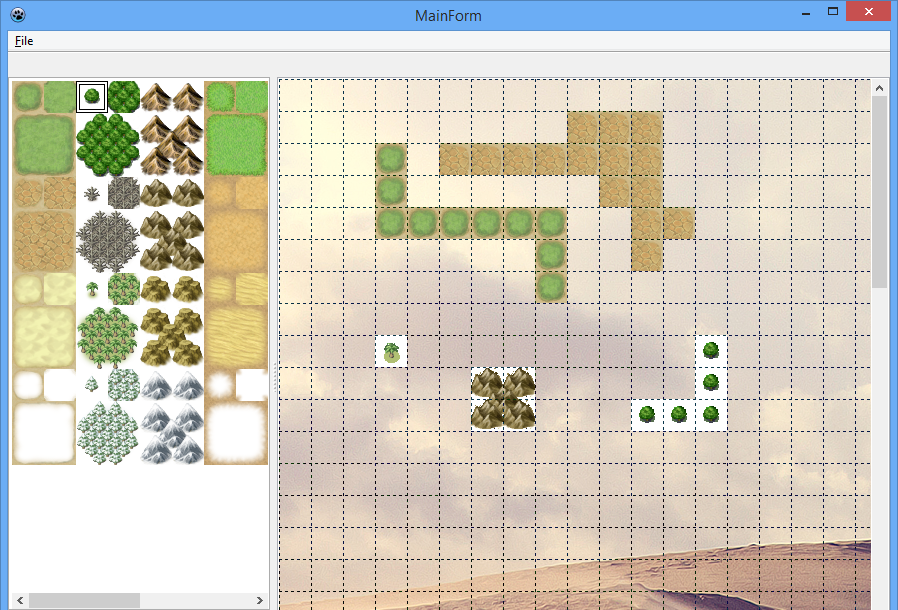

见下图：
注意:为了演示和测试的目的，我在TPaintbox下面放置了一个TPaintbox，这将有助于查看透明度是否有效。
正如您所看到的，常规瓷砖的绘制是正确的，但是应该透明的瓷砖是用白色的背景绘制的。
我现在正在使用适当的类来管理我的地图和瓷砖，下面是我尝试绘制的两种方法：
CopyRect：
procedure TMap.DrawTile(Tileset: TBitmap; MapX, MapY, TileX, TileY: Integer;
MapCanvas: TCanvas);
begin
if TileIsFree(MapX, MapY) then
begin
MapCanvas.CopyRect(
Rect(MapX, MapY, MapX + fTileWidth, MapY + fTileHeight),
Tileset.Canvas,
Rect(TileX, TileY, TileX + fTileWidth, TileY + fTileHeight));
end;
end;BitBlt
procedure TMap.DrawTile(Tileset: TBitmap; MapX, MapY, TileX, TileY: Integer;
MapCanvas: TCanvas);
begin
if TileIsFree(MapX, MapY) then
begin
BitBlt(
MapCanvas.Handle,
MapX,
MapY,
fTileWidth,
fTileHeight,
Tileset.Canvas.Handle,
TileX,
TileY,
SRCCOPY);
end;
end;我已经尝试使用位图和png图像格式的tileset (屏幕截图上的左图像)。位图和png之间唯一的区别是，当CopyRect是png时，它甚至很难画出几块瓷砖，但是BitBlt设法画的没有任何明显的缺点。
无论如何，如何在不丢失透明度的情况下将TBitmap的一部分复制/绘制到TPaintbox上，或者在我的情况下不复制白色背景？
更新1

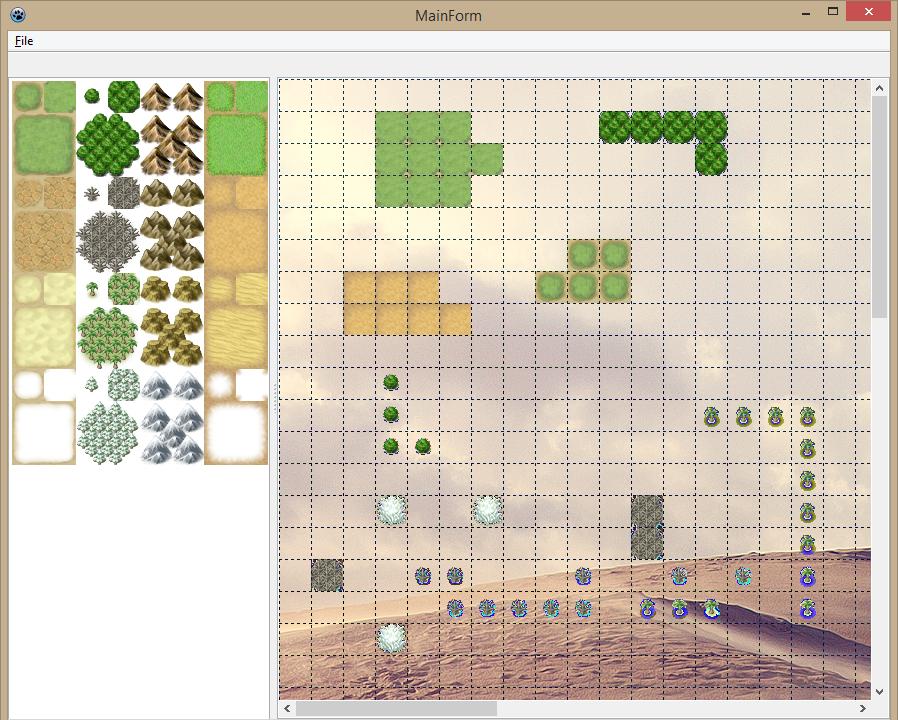

根据下面的一些注释，我尝试调用了AlphaBlend函数，但这仍然留下了不理想的结果(请注意透明区域周围的蓝色)：
procedure TMap.DrawTile(Tileset: Graphics.TBitmap; MapX, MapY, TileX, TileY: Integer;
MapCanvas: TCanvas);
var
BlendFn: TBlendFunction;
begin
if TileIsFree(MapX, MapY) then
begin
BlendFn.BlendOp := AC_SRC_OVER;
BlendFn.BlendFlags := 0;
BlendFn.SourceConstantAlpha := 255;
BlendFn.AlphaFormat := AC_SRC_ALPHA;
AlphaBlend(
MapCanvas.Handle,
MapX,
MapY,
fTileWidth,
fTileHeight,
Tileset.Canvas.Handle,
TileX,
TileY,
fTileWidth,
fTileHeight,
BlendFn);
end;
end;
谢谢。
回答 1
Stack Overflow用户
发布于 2016-12-07 22:36:28
有三种常用的使用透明位图的方法，前两种使用标准Delphi工具，第三种需要第三方库：
如果使用两种标准方法之一，则不要使用BitBlt或CopyRect。使用透明图像保持架的绘制方法在目标画布上绘制。
- 将透明位图保存在TImageList中，并使用TImageList.Draw直接在目标画布上绘制(不要在中间位图上绘制，因为这里会丢失透明度)。若要在设计时将图像添加到图像列表中，请右击并选择“图像列表编辑器”。列表中的图像可能是位图、图标、PNG、GIF和JPEG图像: TImage支持的任何图像类型。ImageLists还支持32位格式，因此alpha混合位图和PNG文件工作正常.您还可以在运行时加载图像。如果位图以非透明形式存储，但存在透明颜色，则可以使用TImageList.AddMasked(Bitmap: TBitmap；MaskColor: TColor)方法。您可以自己在第二个参数中传递透明颜色，也可以通过clDefault让图像列表获取左下角像素的颜色。
- 将图像保存在PNG文件或资源中，并将它们加载到Vcl.Imaging.pngimage.TpngImage中，然后调用TpngImage.Draw在目标画布上直接绘制PNG。如前所述，不要在中间位图上涂鸦，因为你在这里会失去透明度。
- 使用TBitmap32来自GR32，一个第三方库.在这种情况下，不要使用带有透明图像的TBitmap32直接在HDC、画布或TBitmap上绘图。使用dmBlend和DrawTo或BlockTransfer()来绘制另一个TBitmap32。例如，要在TBitmap上透明地绘制，创建一个中间缓存TBitmap32：(1)将图像从TBitmap复制到缓存TBitmap32；(2)使用DrawTo或BlockTransfer()将透明图像应用到缓存TBitmap32，避免使用画布或HDC混合两个图像，因为它们丢失了alpha层信息；(3)将图像从缓存TBitmap32复制回TBitmap。
