在控制内画比例三角形
在控制内画比例三角形
提问于 2014-11-09 08:46:32
数学不是我的专长，因为这更多的是一个数学问题，而不是一个VB问题，我也用C#标签标记它。
我需要帮助在自定义用户控件的工作区(客户端矩形)内绘制一个三角形，但我无法设置正确的坐标(我无法计算正确的坐标，使用Me.Left、Me.Right、Me.Top和Me.Bottom.)，下面是绘制矩形的相关代码:但无论如何，我不确定是否使用了猛兽方法(因为控件的客户端矩形区域)。
Dim ptsArray As PointF() =
{
New PointF(0, 0),
New PointF(0, 0),
New PointF(0, 0),
New PointF(0, 0)
}
Dim gp As New Drawing2D.GraphicsPath(Drawing2D.FillMode.Alternate)
gp.AddLines(ptsArray)
gp.CloseFigure()
e.Graphics.FillPath(Brushes.Red, gp)

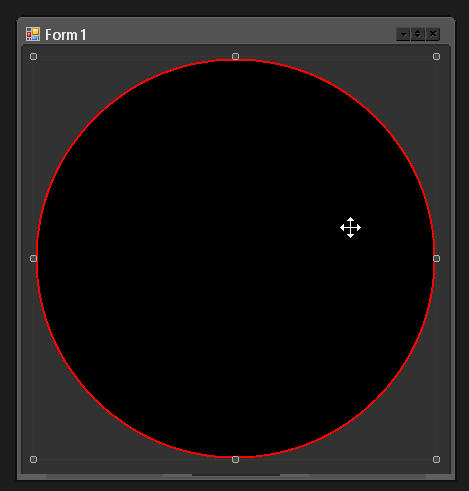

e.Graphics.DrawLines(Pens.Black, ptsArray)如果这是我的控制
矩形结果应该如下所示，因为您将看到矩形尊重控件的比例/大小：
回答 1
Stack Overflow用户
回答已采纳
发布于 2014-11-09 11:29:31
这是一个如何画三角形的例子。请注意，您还需要将笔的宽度放入方程中。另外，您需要绘制path，而不是线条。
pt1:顶部中心，pt2:右下角，pt3:左下角。
Using pen As New Pen(Brushes.Red, 10)
Dim rect As Rectangle = Me.ClientRectangle
Dim pt1 As New PointF(CSng(rect.Left + (rect.Width / 2)), (rect.Top + pen.Width))
Dim pt2 As New PointF((rect.Right - pen.Width), (rect.Bottom - pen.Width))
Dim pt3 As New PointF((rect.Left + pen.Width), (rect.Bottom - pen.Width))
Using path As New Drawing2D.GraphicsPath(FillMode.Winding)
path.AddLines({pt1, pt2, pt3, pt1})
path.CloseFigure()
e.Graphics.DrawPath(pen, path)
End Using
End Using页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持
原文链接：
https://stackoverflow.com/questions/26826538
