Preliminaries:

• GnuPlot是一个命令行数学程序，用于绘制数据和生成其他数学任务。
• ImageMagick是一个命令行照片编辑程序。

我目前运行的是Windows7和GnuPlot 4.6

这里是步骤.

1. 安装GnuPlot。
2. 从fx_control.txt下载control.txt文件。此文件包含控制点。(用曲线上4个特殊点的x/y坐标对表示)。 如果您需要复制Photoshop中的曲线，可以从Photoshop的“曲线”窗口获取坐标。注意:当我在NotePad++中打开文件时，x&y坐标位于一行上，但是每组控制点都位于一条单独的行上。因此，如果您想修改文件中的控制点，我建议您安装并使用notepad++。
3. 打开GnuPlot.一旦加载，您将看到一个类似DOS的命令提示符。
4. 将以下文本粘贴到gnuplot>提示符后面并按回车： f(x) =a*x*3+ b*x**2 + c*x +d
5. 现在，将下面的文本粘贴到Gnuplot中，然后按回车键。在本例中，我假设您已经将'fx_control.txt‘文件保存到C:驱动器上的根目录中。 通过a，b，c，d拟合f(x) "c:/fx_control.txt“
6. 如果一切都做对了，您就应该看到GnuPlot中出现了一堆文本。
7. 现在，将下面的文本粘贴到Gnuplot中，然后按回车键。 打印a，"*u^3 + "，b，"*u^2 + "，c，"*u + "，d
8. GnuPlot现在显示了与ImageMagick FX函数一起使用的曲线公式。结果与ImageMagick网站上的示例相匹配，应该是： 7.55952380952381*u^3 + -11.9464285714286*u^2 + 5.08690476190476*u + 0.2

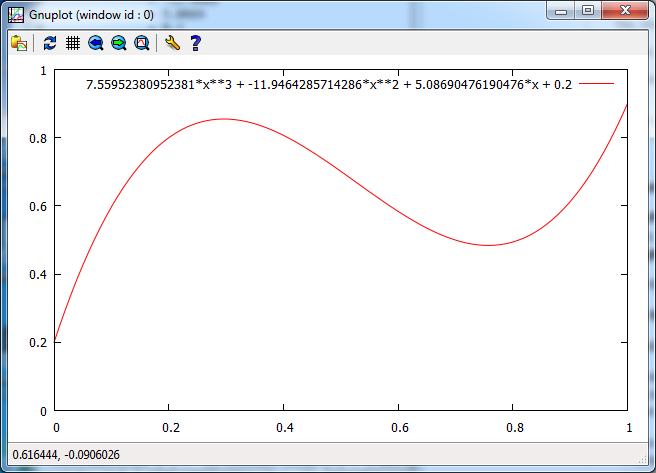

9. 若要显示此函数的绘图，请将“n”粘贴到gnuplot>提示符中： 0:1 7.55952380952381*x*3+-11.9464285714286*x*2+ 5.08690476190476*x + 0.2 你应该看到这样的东西：

​

我希望这些步骤对你有帮助！

作者安东尼，ImageMagick示例的作者

注意:虽然上面所示的最后曲线是正确的，但是只使用了在0.0到1.0之间(水平)和限制在0.0到1.0 (垂直)之间的曲线的小段。

若要获得gnuplot将复制-n粘贴函数的结果限制在这些边界上，请使用如下命令.

plot [0:1][0:1] 7.55952380952381*x**3 + -11.9464285714286*x**2 + 5.08690476190476*x + 0.2

您还可以将控制点添加到图中，这样您就可以看到它们是否适合.

plot [0:1][0:1] 7.55952380952381*x**3 + -11.9464285714286*x**2 + 5.08690476190476*x + 0.2, "c:fx_control.txt"

只是一个应该更清楚的小音符。- Imagemagick使用'u‘，gnuplot使用'x’(虽然可以更改)- Imagemagick使用^其中gnuplot使用**进行数学指数运算。记住这一点，就可以更容易地将gnuplot输出转换为ImageMagick使用。

最后一个音符。通过发布或搜索ImageMagick，您通常可以更快地获得有关使用ImageMagick用户论坛的帮助。
