提问于 2015-02-16 12:33:58
我试图用UML建模这个问题，这是一个特殊的交换结构。
我有一个中央类，矩阵，它有几个电路通过它，类电路。这个矩阵是一堆通道(类通道)，其中循环一个或多个电路。一个电路也可以通过几个通道。

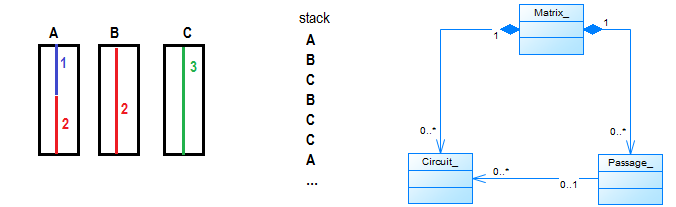

假设段落对象被命名为"A“、"B”和"C"，矩阵看起来可以是：ABCCABA...
我会使用一个引用，比如一个指针数组。
如何在UML中对堆叠模式进行建模？
然后，我想说A包含两个电路对象"1“和"2"，B包含"2”，C包含"3“。
帮我找出该怎么做
回答 2
Stack Overflow用户
回答已采纳
发布于 2015-02-16 19:05:20
你的问题仍然是一种形式，它允许(也)许多答案，但我会尝试这样做。
- 对于下面的每一个步骤，都需要适当的涉众参与设计。
- 决定你到底想做什么。矩阵/堆栈的目的是什么(您的问题没有提供背景)。
- 一个好的方法是创建用例来描述系统的目标。
- 只要您知道这些系统目标是使用类关系图创建域。上面的类图看起来不错，但是没有上下文，我无法判断它是对是错。
- 一旦你得到了结构模型，你就可以开始设计功能了。最好的方法是：
- 为每个用例创建一个协作(也称为用例实现；它们对用例有一个实现)。
- 在每个协作中，创建序列图并将这些类的实例放在其中，这些类应该参与这个特定的用例。
- 现在开始考虑这些实例需要如何通信来执行所需的任务。
- 绘制一条消息以显示通信，并在“对应”类中创建一个方法(一些工具在一步内支持此功能)
- 回顾通信和领域模型
粗略地说，这些是主要的设计步骤。正如你所看到的，我没有给出你可能想到的问题的具体答案。仅仅是因为它不够具体。
给一个人一条鱼，它就会吃一天的饭。教它钓鱼，它的余生都有一顿饭吃。
Stack Overflow用户
发布于 2015-02-16 14:51:23
实例关系的具体结构将在对象图中显示。
但它不像类图那样强大和普遍。所以，很可能，你必须自己发明一个图表。
也请看复合结构图
