在matlab中将极坐标图的轴转换为弧度
在matlab中将极坐标图的轴转换为弧度
提问于 2015-03-04 11:28:18
因此，matlab正确地将弧度用于三角函数和极坐标图的实际绘制。无论多么恼人，它把角轴成度，有什么办法改变这个吗？
回答 1
Stack Overflow用户
回答已采纳
发布于 2015-03-04 11:52:30
表示角值的文本对象是由polar函数在其代码的下面一节(Matlab R2010b)中创建的：
% annotate spokes in degrees
rt = 1.1 * rmax;
for i = 1 : length(th)
text(rt * cst(i), rt * snt(i), int2str(i * 30),...
'HorizontalAlignment', 'center', ...
'HandleVisibility', 'off', 'Parent', cax);
if i == length(th)
loc = int2str(0);
else
loc = int2str(180 + i * 30);
end
text(-rt * cst(i), -rt * snt(i), loc, 'HorizontalAlignment', 'center', ...
'HandleVisibility', 'off', 'Parent', cax);
end由于代码将'HandleVisibility'设置为'off'，因此这些文本对象在函数外部不可见，因此无法修改它们的'String'属性。
您可以创建一个修改过的polar版本(在用户文件夹中以不同的名称保存它)，其中上述部分将被以下内容替换：
% annotate spokes in degrees
rt = 1.13 * rmax;
text_strings = {'\pi/6' '\pi/3' '\pi/2' '2\pi/3' '5\pi/6' '\pi' ...
'7\pi/6' '4\pi/3' '3\pi/2' '5\pi/3' '11\pi/6' '0'};
for i = 1 : length(th)
text(rt * cst(i), rt * snt(i), text_strings{i}, ...
'HorizontalAlignment', 'center', ...
'HandleVisibility', 'off', 'Parent', cax);
text(-rt * cst(i), -rt * snt(i), text_strings{i+6}, ...
'HorizontalAlignment', 'center', ...
'HandleVisibility', 'off', 'Parent', cax);
end对此代码的评论：
- 也许您更喜欢在不简化分数的情况下定义
text_strings(即'2\pi/6'而不是'\pi/3'等)。 - 第一行中的
1.13(最初的1.1)被精确调优以匹配字符串的长度。您可能需要更改该值，因为您使用了不同的字符串。

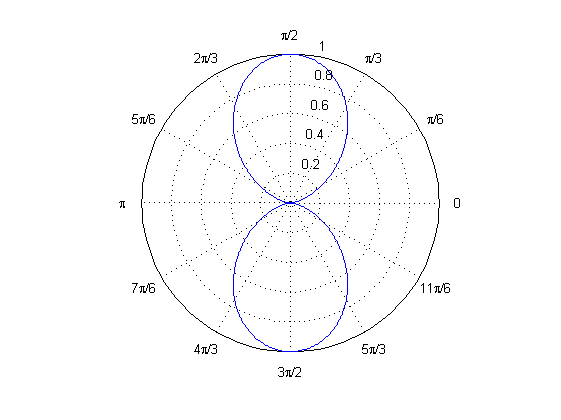

下面是一个示例结果(我已经调用了修改后的函数polar_rad.m)：
theta = 0:.01:2*pi;
rho = sin(theta).^2;
polar_rad(theta, rho)
