提问于 2015-07-12 16:49:24
我试图在R中将grid_arrange_shared_legend()和facet_wrap_labeller()结合起来，更具体地说，我想画一个图形，包括两个包含多个面板的图形，并有一个共同的图例。我进一步想要斜体的部分小面带标签。前者可以通过引入grid_arrange_shared_legend()函数这里来实现，后者可以通过facet_wrap_labeller()函数这里来实现。然而，我并没有成功地将两者结合起来。
下面是一个例子。
library("ggplot2")
set.seed(1)
d <- data.frame(
f1 = rep(LETTERS[1:3], each = 100),
f2 = rep(letters[1:3], 100),
v1 = runif(3 * 100),
v2 = rnorm(3 * 100)
)
p1 <- ggplot(d, aes(v1, v2, color = f2)) + geom_point() + facet_wrap(~f1)
p2 <- ggplot(d, aes(v1, v2, color = f2)) + geom_smooth() + facet_wrap(~f1)我可以将p1和p2放在相同的图形中，并使用grid_arrange_shared_legend() (与原来略有修改)有一个共同的图例。
grid_arrange_shared_legend <- function(...) {
plots <- list(...)
g <- ggplotGrob(plots[[1]] + theme(legend.position = "right"))$grobs
legend <- g[[which(sapply(g, function(x) x$name) == "guide-box")]]
lheight <- sum(legend$width)
grid.arrange(
do.call(arrangeGrob, lapply(plots, function(x)
x + theme(legend.position = "none"))),
legend,
ncol = 2,
widths = unit.c(unit(1, "npc") - lheight, lheight))
}

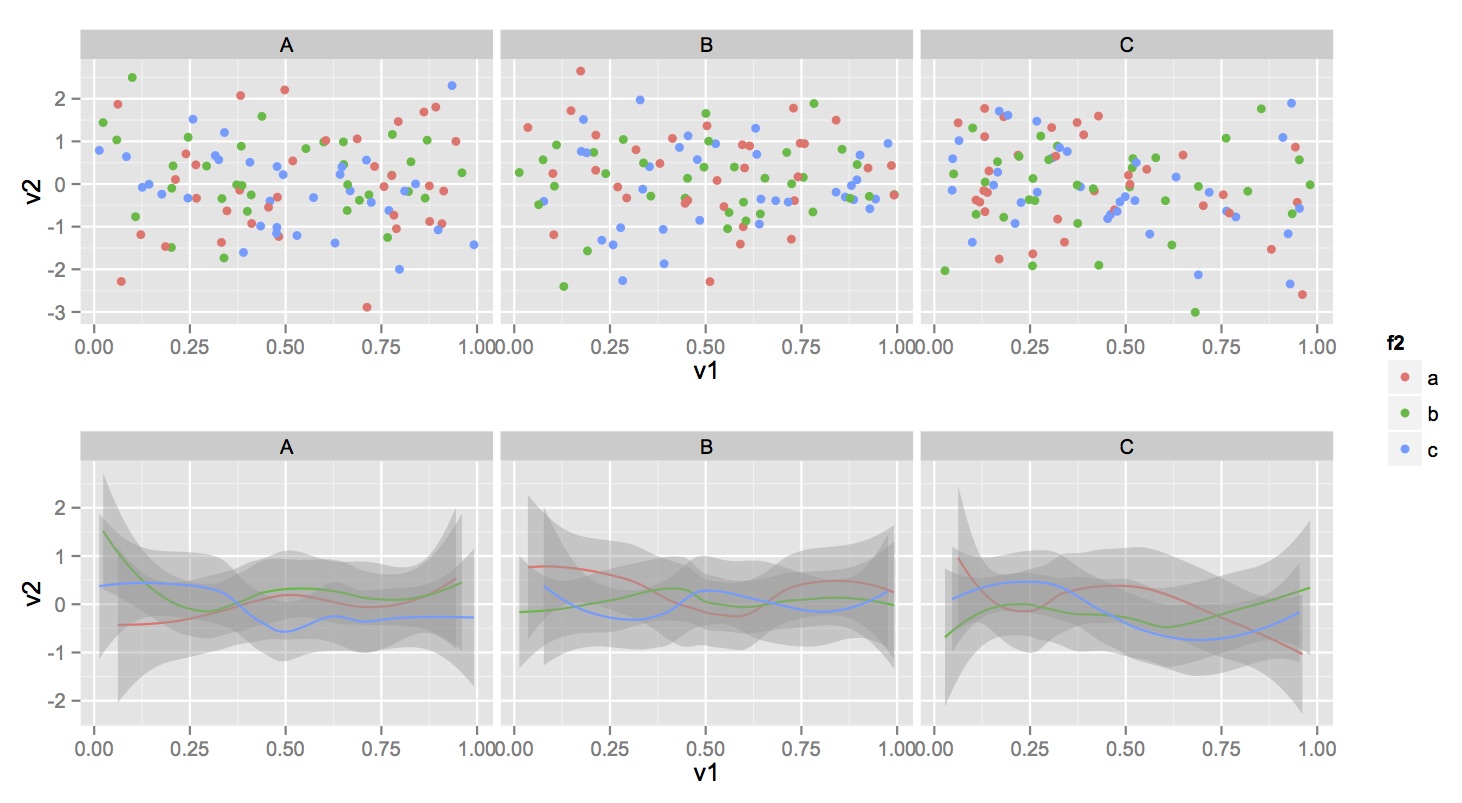

grid_arrange_shared_legend(p1, p2)这是我得到的。

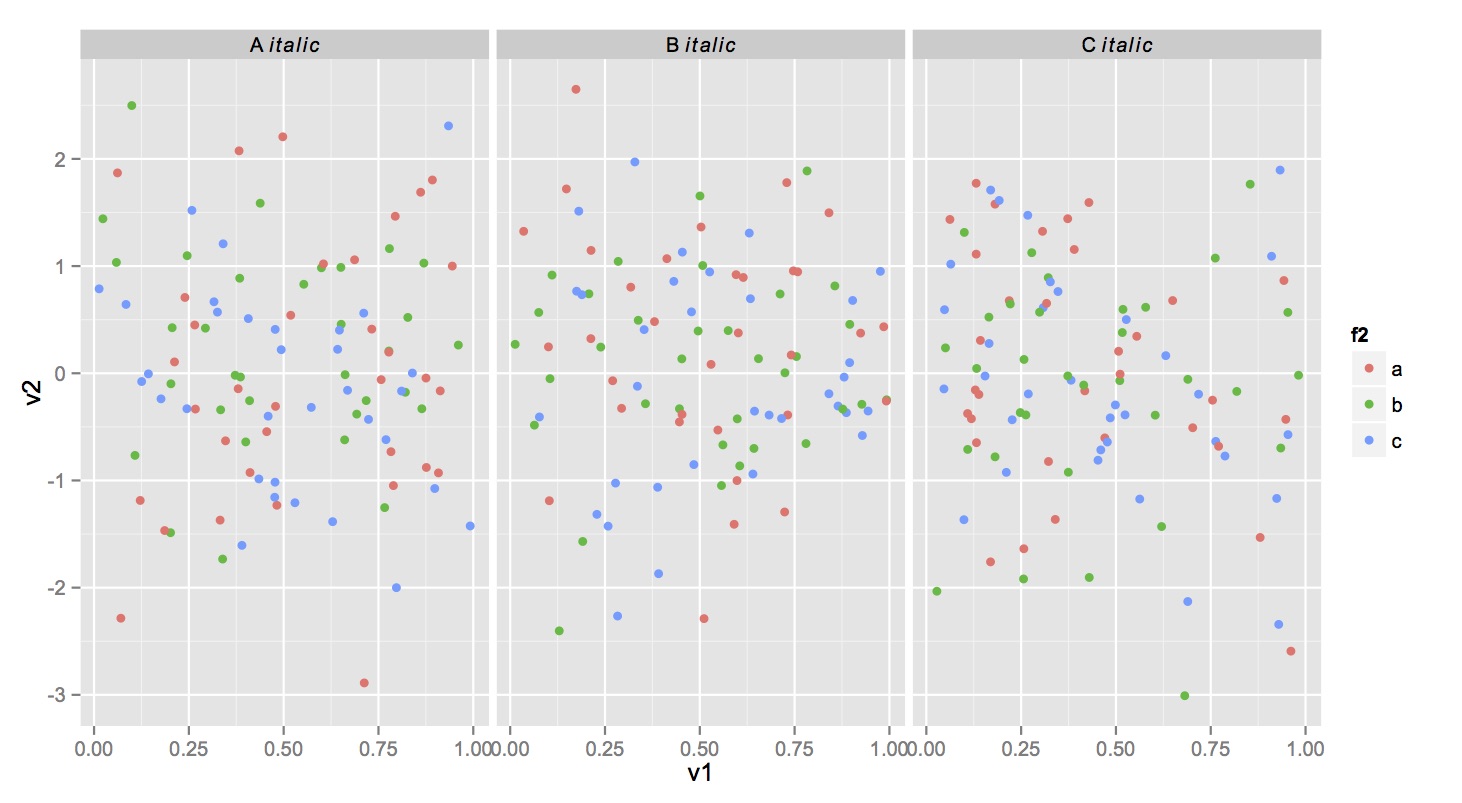

通过facet_wrap_labeller()可以对部分条形标签进行斜体化。
facet_wrap_labeller <- function(gg.plot,labels=NULL) {
require(gridExtra)
g <- ggplotGrob(gg.plot)
gg <- g$grobs
strips <- grep("strip_t", names(gg))
for(ii in seq_along(labels)) {
modgrob <- getGrob(gg[[strips[ii]]], "strip.text",
grep=TRUE, global=TRUE)
gg[[strips[ii]]]$children[[modgrob$name]] <- editGrob(modgrob,label=labels[ii])
}
g$grobs <- gg
class(g) = c("arrange", "ggplot",class(g))
g
}
facet_wrap_labeller(p1,
labels = c(
expression(paste("A ", italic(italic))),
expression(paste("B ", italic(italic))),
expression(paste("C ", italic(italic)))
)
)
不过，我不能简单地把两者结合起来。
p3 <- facet_wrap_labeller(p1,
labels = c(
expression(paste("A ", italic(italic))),
expression(paste("B ", italic(italic))),
expression(paste("C ", italic(italic)))
)
)
p4 <- facet_wrap_labeller(p2,
labels = c(
expression(paste("A ", italic(italic))),
expression(paste("B ", italic(italic))),
expression(paste("C ", italic(italic)))
)
)
grid_arrange_shared_legend(p3, p4)
# Error in plot_clone(p) : attempt to apply non-function有谁知道如何修改这两个函数中的一个或两个以使它们能够组合？或者还有其他方法来实现这个目标呢？
回答 1
Stack Overflow用户
回答已采纳
发布于 2015-07-12 22:53:10
你需要传递gtable而不是ggplot，
library(gtable)
library("ggplot2")
library(grid)
set.seed(1)
d <- data.frame(
f1 = rep(LETTERS[1:3], each = 100),
f2 = rep(letters[1:3], 100),
v1 = runif(3 * 100),
v2 = rnorm(3 * 100)
)
p1 <- ggplot(d, aes(v1, v2, color = f2)) + geom_point() + facet_wrap(~f1)
p2 <- ggplot(d, aes(v1, v2, color = f2)) + geom_smooth() + facet_wrap(~f1)
facet_wrap_labeller <- function(g, labels=NULL) {
gg <- g$grobs
strips <- grep("strip_t", names(gg))
for(ii in seq_along(labels)) {
oldgrob <- getGrob(gg[[strips[ii]]], "strip.text",
grep=TRUE, global=TRUE)
newgrob <- editGrob(oldgrob,label=labels[ii])
gg[[strips[ii]]]$children[[oldgrob$name]] <- newgrob
}
g$grobs <- gg
g
}
combined_fun <- function(p1, p2, labs1) {
g1 <- ggplotGrob(p1 + theme(legend.position = "right"))
g2 <- ggplotGrob(p2 + theme(legend.position = "none"))
g1 <- facet_wrap_labeller(g1, labs1)
legend <- gtable_filter(g1, "guide-box", trim = TRUE)
g1p <- g1[,-(ncol(g1)-1)]
lw <- sum(legend$width)
g12 <- rbind(g1p, g2, size="first")
g12$widths <- unit.pmax(g1p$widths, g2$widths)
g12 <- gtable_add_cols(g12, widths = lw)
g12 <- gtable_add_grob(g12, legend,
t = 1, l = ncol(g12), b = nrow(g12))
g12
}
test <- combined_fun(p1, p2, labs1 = c(
expression(paste("A ", italic(italic))),
expression(paste("B ", italic(italic))),
expression(paste("C ", italic(italic)))
)
)
grid.draw(test)页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持
