从BMP或SVG (C#)获取顶点/边
我有一个JPG、BMP或SVG图像(参见下面的示例)，我需要一个算法来提取顶点(X，Y)坐标和egdes (即指示连接哪些顶点的列表)。对于每个顶点对，边可以是布尔值true/false的形式，也可以是连接的顶点对的列表。任何想法都欢迎。
例如，我想要一个函数(或一系列函数)，它输入图像并输出两个列表：
顶点
顶点1: X= 1，Y=2
顶点2: X= 3，Y=5
顶点3: X= 3，Y=7
..。
边
边1：(顶点1，顶点3)
边2：(顶点1，顶点4)
边3：(顶点4，顶点10)
..。
顶点坐标系可以是任意坐标系(例如，基于SVG坐标的像素)，也可以是用户定义的其他坐标系。

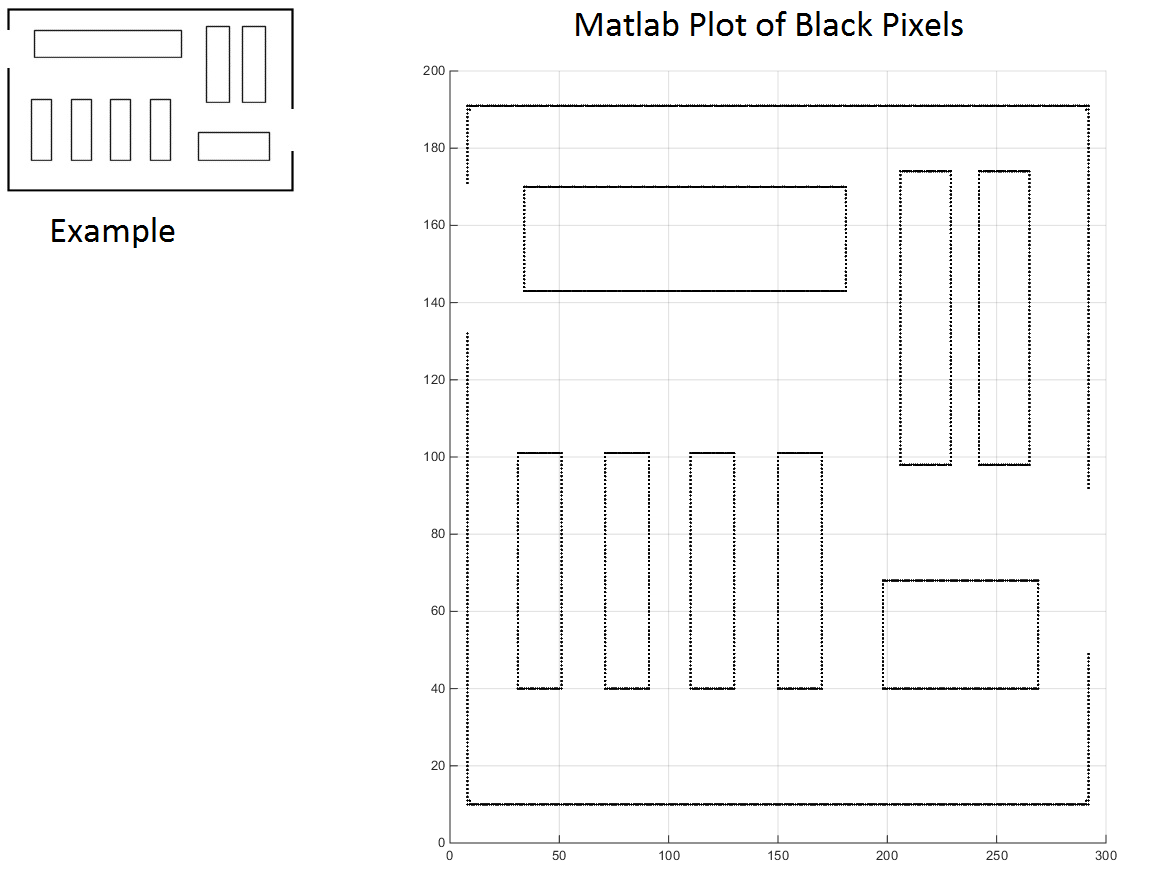

例如，我从示例图像(左)中提取了以下坐标(像素)，并在Matlab (右)中绘制它们。
例如，我可以看出角点大致是：(10，10)，(290，10)，(290,190)和(10,190)。
但是我想要一个自动检测这些坐标的算法，并且告诉我，在左上角顶点(10,190)和右上顶点(290,190)之间有一个边缘，等等。我还需要识别内部块的每个顶点和边，等等。

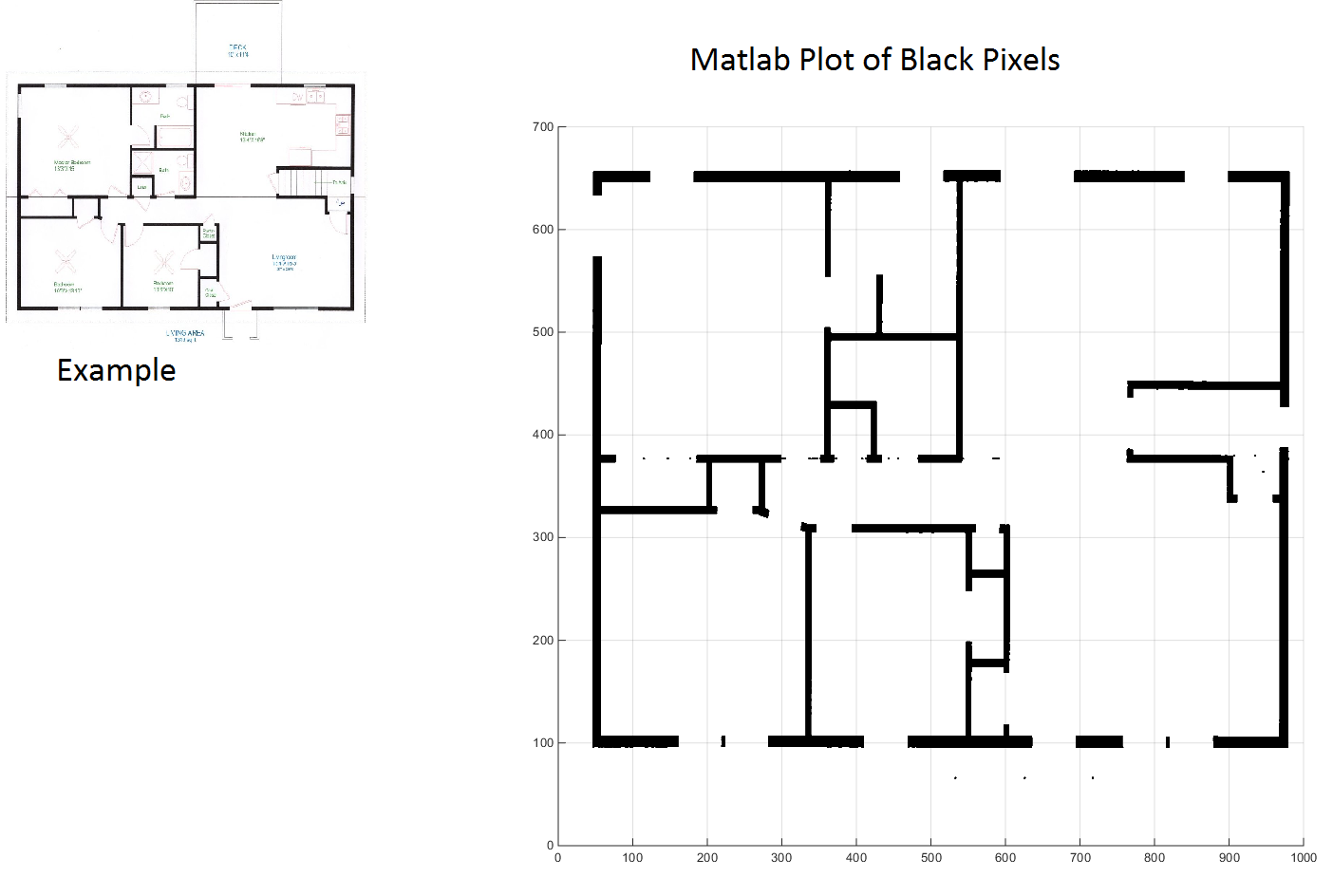

同样，对于更复杂的图表，我也需要它的工作。例如，我能够提取必要的像素并生成以下Matlab绘图：
和以前一样，很清楚顶点“应该在哪里”，然而，由于线的厚度，有许多像素簇首先需要“平滑”，等等。我不知道如何做到这一点，并自动化识别顶点/边的过程。
注1:获取像素坐标的方法基本上是：
- 转换为黑/白
- 扫描每个像素，看看颜色是否<=阈值，保存(X，Y)，如果它是“黑色”
- Matlab中的绘图
我认为一个粗略的算法是：
- 应用“平滑”来获得一行而不是像素簇
- “循环”通过不同方向的像素，当发生显著的斜率变化时，将其识别为“顶点”。
- 在识别所有顶点之后，求出每一对顶点之间的线，如果这条线大部分是黑色的，则将其识别为边缘。
上面的算法有很多问题，所以我希望其他人能有一些更好的想法或者类似的C#代码等等。
我希望这个过程尽可能自动化。
注2:我还可以将图像转换为SVG格式(已经实现)。据我的理解，SVG格式可能非常适合我的应用程序，因为它可以更容易地自动化流程；然而，我发现SVG结构相当混乱。
我在网上读过一些关于SVG格式的文献，我了解它是如何工作的，但我想知道是否有某种已经存在的库，或者某种东西，可以让我很容易地识别SVG文件中“路径”的顶点，等等。
例如，我从一个SVG文件中获得的“路径”之一是表单：
<path d="M70 1810 c0 -91 3 -110 15 -110 12 0 15 17 15 95 l0 95 1405
0 1405 0 0 -410 0 -411 -87 3 -88 3 -1 35 c0 19 -1 124 -2 233 l-2 197
-70 0 -70 0 0 -320 0 -320 153 0 c83 0 162 3 175 6 l22 6 0 504 0 504
-1435 0 -1435 0 0 -110z m2647 -490 c1 -113 2 -217 2 -232 l1 -27 88 -3
87 -3 0 -70 0 -70 145 0 -145 0 -3 295 c-1 162 0 301 3 308 3 9 21 12
57 10 l53 -3 2 -205z"/>我知道这是一个三次Bezier样条，但是我想知道是否有任何已经存在的算法来处理“路径”代码并提取相关的坐标等等。
谢谢你的帮助！！
回答 1
Stack Overflow用户
发布于 2015-10-14 15:45:37
SVG路径解析并不难(除非您有复杂的SVG，这看起来不像实际情况)
- 查找路径
路径以
<path标记开始，通常以/>结束，因此查找路径开始/结束，然后只使用内部的字符串。 d="查找 这是路径字符串数据(所以您跳过格式化等.)它的结尾被标记为"，因此同样只能使用内部的字符串。- 处理路径字符串
1. read single character (skip spaces)
2. depending the character read the right count of numbers and add entity to your vector representation for example: - `M` means absolute move so `x,y` follows so `cursor = (x,y);`
- `m` means relative move so `x,y` follows so `cursor+= (x,y);`
- `L` means absolute line so `x,y`follows so `add_line(cursor,(x,y)); cursor = (x,y);`
- `l` means relative line so `x,y`follows so `add_line(cursor,cursor+(x,y)); cursor += (x,y);`
- `C` means absolute BEZIER cubic so `x1,y1,x2,y2,x3,y3` follows so `add_cubic_BEZIER(cursor,(x1,y1),(x2,y2),(x3,y3)); cursor=(x3,y3)`
- etc ... the commands `m,M,l,L,h,H,v,V,c,C,s,S,q,Q,t,T` are different only in number of points and type of curve/line
- `z` means just that you add line from `cursor` at the end to the start point
1. if next string is starting with number handle it as last command and goto **#2**
2. goto **#1**
这就是全部。所以，您所需要的只是简单的字符串解析，能够读取尾数/指数形式的数字，如-125.547e-99和跳过空格/制表符。您不需要解码整个SVG仅仅是路径。
因为每个SVG可以有很多路径，然后在解析完之后，<path找到另一个解析它.直到没有人留下。有时候，<path包含转换矩阵，甚至所有者tag通常是<g，所以可能会有一些转换，但是我认为如果没有这样的东西，导出是很简单的。
https://stackoverflow.com/questions/33110913
