如何将类操作调用设置为UML状态机图中的转换？(Sparx EA)
如何将类操作调用设置为UML状态机图中的转换？(Sparx EA)
提问于 2015-11-06 09:07:20
是否可以在的UML图中重用类的操作调用作为转换(我有版本9)？如果是，我该怎么做？
可以将其用作活动图中的操作，在对象关系图中用作消息，但我无法为状态机计算它。我希望软件开发人员有更多的集成..。
此外，我希望我可以将图表中的状态设置为类实例(类实例==对象)的特殊状态。
回答 1
Stack Overflow用户
回答已采纳
发布于 2015-11-06 10:48:51
是否可以将类的操作调用作为UML图中的转换重用？

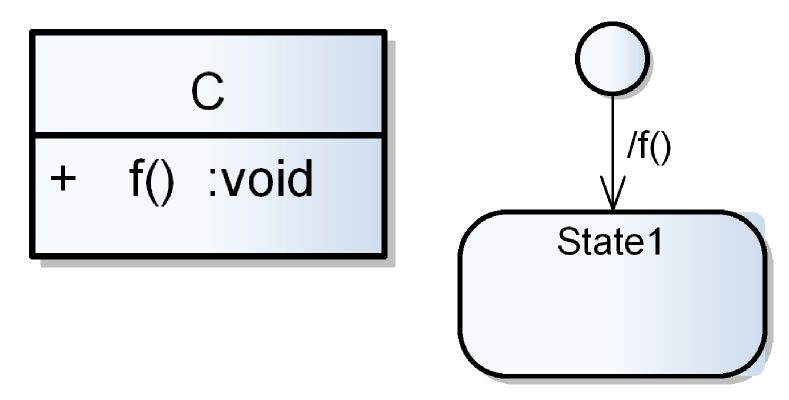

是。在状态机关系图中:打开转换属性，启用“效果就是行为”并从浏览器中选择操作。
可以用它作为活动图中的动作.

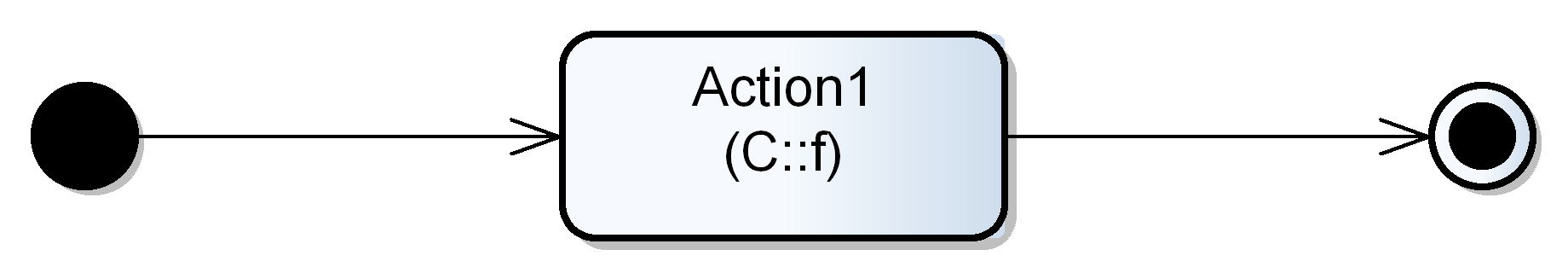

是。将“调用操作”操作添加到活动图中。Goto，"action properties“-> "Call”并从"Behavior:“菜单中选择操作。
..。作为对象图中的信息..。

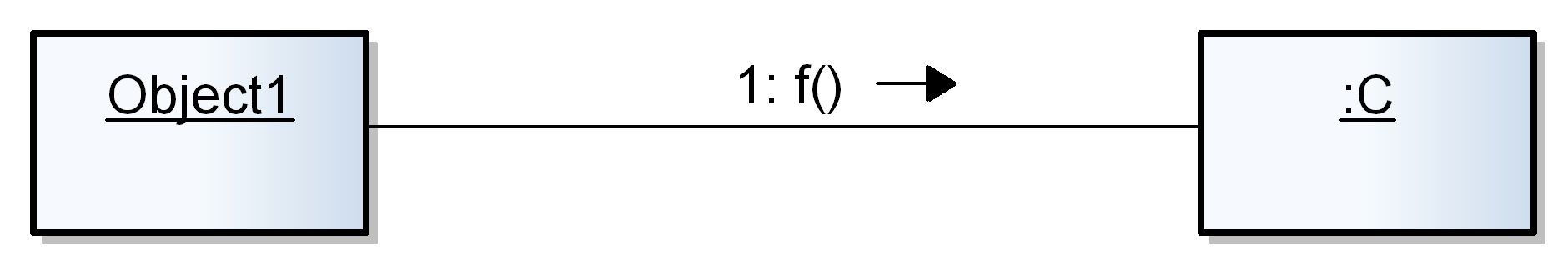

是。在对象关系图上的对象之间绘制一个链接，右键单击该链接并选择“.”(“.”是想要的方向)。双击消息并从" message :“下拉列表中选择操作。
页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持
原文链接：
https://stackoverflow.com/questions/33563076
