理解ER图
理解ER图
提问于 2015-11-23 21:40:19
我对从给定的ER图创建表很陌生，虽然我使用过crow的脚图，但我对下面的图表类型完全陌生。

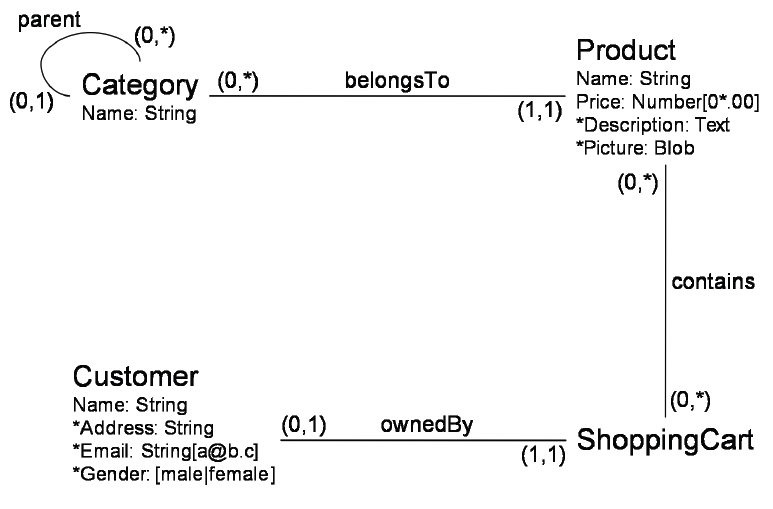

从这个中，如何确定表中的主键、外键和1-1、1-多等关系？
谢谢你的建议。
P.S.我正试图在MySQL工作台上建模，所以如果有任何具体的建议，我将不胜感激！
回答 1
Stack Overflow用户
回答已采纳
发布于 2015-11-23 22:00:46
此关系图包含的信息不足以确定表中的主键或外键。例如，没有列出ShoppingCart的属性，所以不可能说出键是什么。
但是，您可以相当容易地确定这些关系。括号中的数字表示关系的基数，例如(0，*)表示“0或更多”，(0,1)表示“0或1”，(1,1)表示“一个和唯一一个”。例如，从这个图表中，我们可以说一个产品可以在ShoppingCart的“零或多个”实例中，而一个ShoppingCart可以有“零或多个”产品，但是一个产品可以属于“一个和唯一一个”类别。一个类别可以有“零或一”父母，但“零或多”子类别，等等。
