功能未正确绘制+化妆品问题d3js
功能未正确绘制+化妆品问题d3js
提问于 2015-11-24 23:23:37
我有两个问题。我试图用d3.js绘制一个函数。我已经走了很远，但我有两个问题。
我当前的代码；https://jsfiddle.net/v0du66ey/
<!DOCTYPE html>
<meta charset="utf-8">
<style>
body {
font: 10px sans-serif;
}
.axis path,
.axis line {
fill: none;
stroke: #000;
shape-rendering: crispEdges;
}
.line {
fill: none;
stroke: steelblue;
stroke-width: 1.5px;
}
.grid .tick {
stroke: lightgrey;
opacity: 0.7;
}
.grid path {
stroke-width: 0;
}
</style>
<body>
<script src="http://d3js.org/d3.v3.min.js"></script>
<script>
var margin = {top: 20, right: 20, bottom: 50, left: 50},
width = 960 - margin.left - margin.right,
height = 500 - margin.top - margin.bottom,
padding = 50;
var x = d3.scale.linear()
.range([0, width]);
var y = d3.scale.linear()
.range([height, 0]);
var xAxis = d3.svg.axis()
.scale(x)
.orient("bottom")
.ticks(5);
var yAxis = d3.svg.axis()
.scale(y)
.orient("left")
.ticks(5);
var svg = d3.select("body").append("svg")
.attr("width", width + margin.left + margin.right)
.attr("height", height + margin.top + margin.bottom)
.append("g")
.attr("transform", "translate(" + margin.left + "," + margin.top + ")");
var data = [];
for (var k = 0; k < 100; k++) {
data.push({x: k, y: k});
}
var line = d3.svg.line()
.x(function(d) { return d.x; })
.y(function(d) { return d.y; })
.interpolate("linear");
// Define x domain
x.domain([-10, 10]);
// Define y domain
y.domain([-10, 10]);
// Add x axis
svg.append("g")
.attr("class","x axis")
.attr("transform","translate(0," + height + ")")
.call(xAxis)
// Add y axis
svg.append("g")
.attr("class","y axis")
.call(yAxis);
// Add x grid
svg.append("g")
.attr("class","grid")
.attr("transform","translate(0," + height + ")")
.call(xAxis
.tickSize(-height,-height,0)
.tickFormat("")
);
// Add y grid
svg.append("g")
.attr("class","grid")
.call(yAxis
.tickSize(-width,-width,0)
.tickFormat("")
);
// Add x axis label
svg.append("text")
.attr("transform", "translate(" + (width / 2) + "," + (height + margin.bottom) + ")")
.style("font-size","15")
.style("text-anchor", "middle")
.text("x axis");
// Add y axis label
svg.append("text")
.attr("transform", "rotate(-90)")
.attr("y",0 - margin.left)
.attr("x",0 - (height / 2))
.attr("dy", "1em")
.style("font-size","15")
.style("text-anchor", "middle")
.text("y axis");
svg.append("path")
.attr("class", "line")
.attr("d",line(data));
</script>正如您所看到的，我定义的函数y= x.在其整个域中绘制得不正确。X从-10到大约2.5，y从10到7.5。这里出了什么问题？我不太明白。

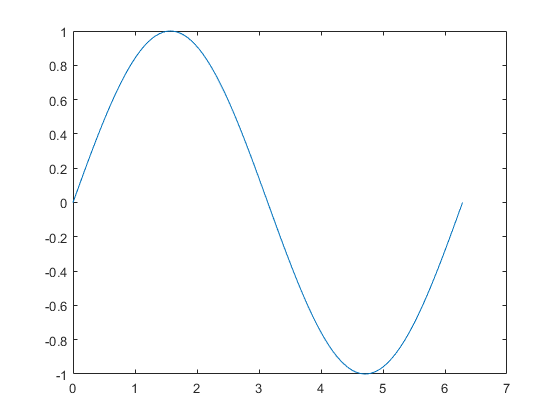

此外，我还有一个表面的问题。我试图在轴线上的整幅图周围创建一个边框，并试图让滴答条指向图形的内部而不是外部。换句话说，我想让它看起来更像，一个Matlab的图形，
回答 1
Stack Overflow用户
回答已采纳
发布于 2015-11-24 23:40:01
关于化妆品的问题:你需要用负数在你的轴上设置innerTickSize()，outerTickSize()和tickPadding()。
关于主要问题:只要你有标度，你就应该设置线的x和y数据作为缩放函数的结果。
所以您的行代码将如下所示：
var line = d3.svg.line() .x(function(d) { return x(d.x); }) .y(function(d) { return y(d.y); }) .interpolate("linear");
下面是使用更新的示例http://jsfiddle.net/n3Lndkum/的jsfiddle
