在simulink中建模一个查找表，它应该通过Quresw.r.t时间，并且只能在特定的时间周期内得到结果。

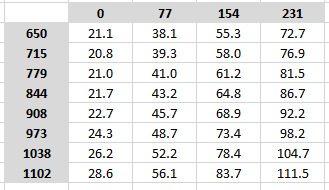

查找表的数据在下面的图像中。假设第一列是我的断点1，第一行是断点2，其他单元格是我的表数据。
假设我想传递以下x,y值w.r.t，并且我希望模型只计算其中的几个值(例如，我只想计算x,y的4-7值)

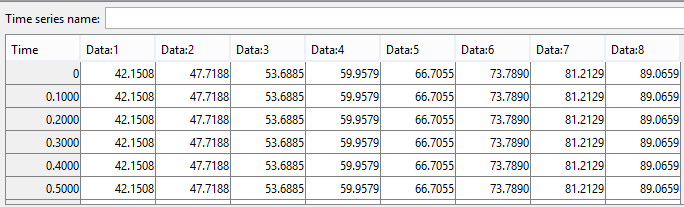

在传递上述x，y值后，我的输出文件是
我想传递每个时间步骤的数据点，而不是所有时间步骤的所有数据点。

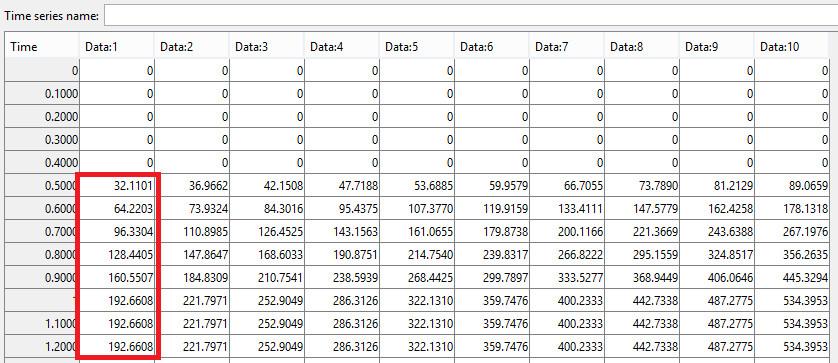

如果我们查看子系统的输出文件，结果将被添加到前面的数据点。
实际上，每次只传递一个数据点，结果应该添加到以前数据点的值中。
回答 1
Stack Overflow用户
发布于 2016-02-09 12:53:22
我解决了你的问题，在这里我的方法是：

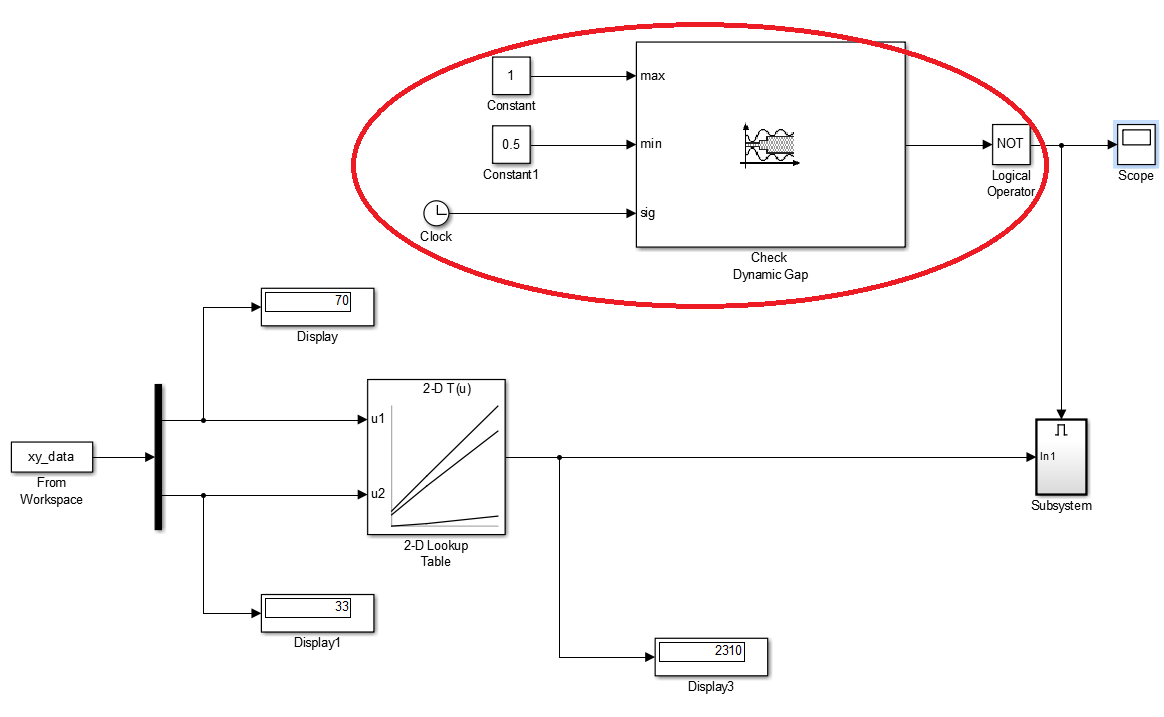

首先，让我们看看如何只计算特定区间的和。我建议使用启用子系统块。只有当它被信号激活时，它才能工作。为你的时间间隔发出特定的信号是很容易的。有很多种方法。例如，您可以这样做：

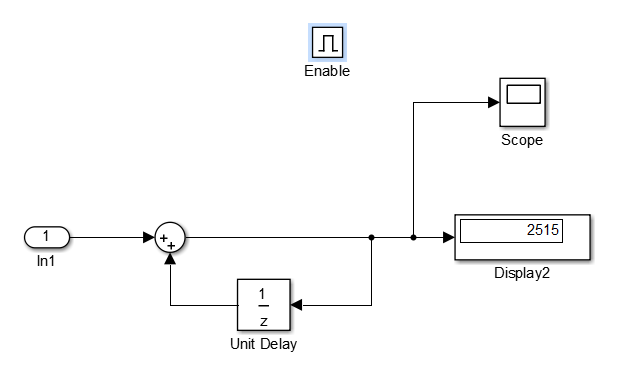

1和0.5是时间间隔的限制。现在，只有在我们这个时候，子系统将工作，并将总结您的数据。子系统：
我查了一下你的数据
xy_data =
1 650 50
2 675 70
3 700 90
4 725 110
5 750 130
6 775 150
7 800 170
8 825 190
9 850 210
10 875 230查阅表中的数据：
我得到了结果228。(您可以在Display2 into 上看到结果)。我一步一步地检查了它，看起来它是正确的(它非常接近表值！)

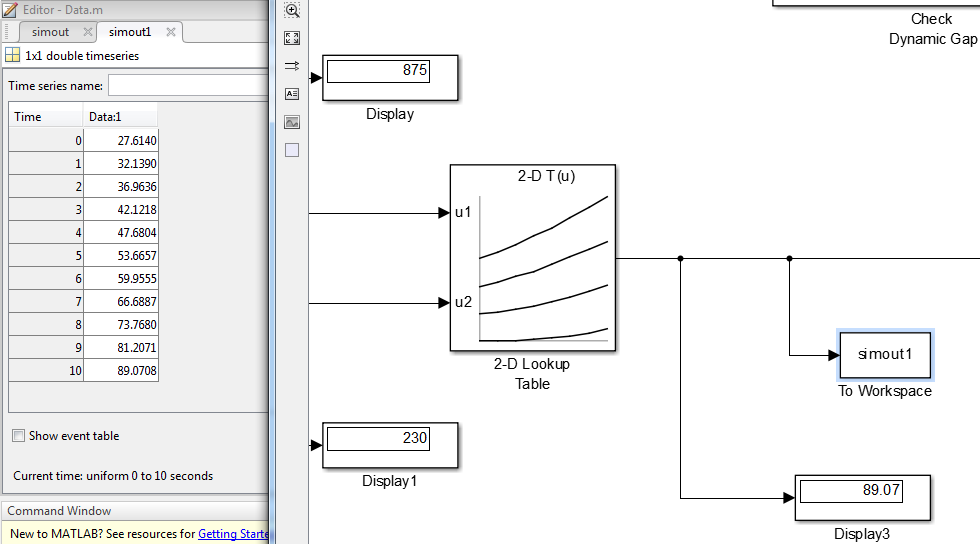

要在每个时间步骤中获取z的值，只需在查找表之后添加to workspace块，如下所示：
现在，如果你计算出4-5秒的和，你就会得到我的结果228 (实际上是227.9903，它只是四舍五入)。为什么我把Unit Delay块放在这里:计算和是有必要的--为了得到和，您需要从前一步取当前值并加到SUM。要从前一步获得信号值，必须使用“单位延迟”。
关于时间表的第二个问题。如果您不想手动更改它，您可以通过一些MATLAB命令从您的工作空间。例如，您可以编写脚本，并且只更改其中的timestep值。
mdl = 'NameOfSimulinkModel' %your model name
open_system(mdl); % open it in visible mode
configSet = getActiveConfigSet(mdl) % load all parameters of model
s = configSet.getComponent('Solver') % get handle at Solver parameters
s.getProp('FixedStep') % get current step value
s.setProp('FixedStep', '0.1') % set needed value
sim(mdl) % start simulation in Simulink因此，您可以看到您的数据，计算所需的时间步骤值，从命令窗口设置它并开始模拟。
希望能帮上忙！下面是我的模型的最后一个版本：这里。
