锁存和触发器之间的混淆
锁存和触发器之间的混淆
提问于 2016-03-29 05:45:32

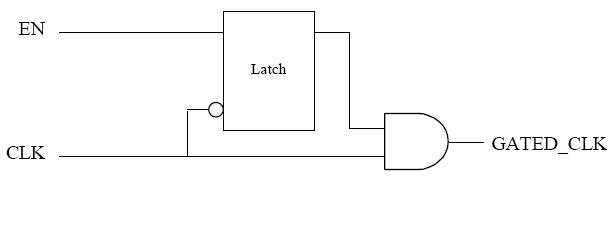

如果使用基于锁存和门时钟门控技术的，那么在下面的原理图中，锁存的行为将是什么。有人能说出同样的预期行为吗？
由于锁存器没有时钟，而示意图显示在这里和方法它自己说，给倒钟锁住。现在，如果闩锁有时钟，那么它就不再是闩锁！它变成了翻滚。
尝试在数字逻辑中详细阐述字锁和实际锁存.
回答 1
Stack Overflow用户
回答已采纳
发布于 2016-03-29 06:01:21
时钟选通是设计中顺序元素时钟的简单控制机制，因为您的问题是直接针对代码的！直接给它似乎毫无价值，相反，你可以在这里看到时钟门的概念，它更可能对节约能源很有用。
见下图，
当时钟在控制信号上停止时，时钟频率变为0 Hz，这将使我们节省电能。
静态功耗：
P_static = I_static x Vdd
动态耗电量：
P_dynamic = C_load x(Vdd)^2x时钟的频率
如果频率不存在，那么P_dynamic应该是零，最好是。
如需RTL，请参阅上述原理图及相应的设计。但是在这里，闩锁的行为就像触发器，因为它只是将EN锁存在CLK的网格上，这个锁存器的预期行为是触发器。
对于数字系统来说，锁存和触发器都有不同的含义。
