绘制具有两个类之间多个关联的UML类图
绘制具有两个类之间多个关联的UML类图
提问于 2016-04-23 14:42:51

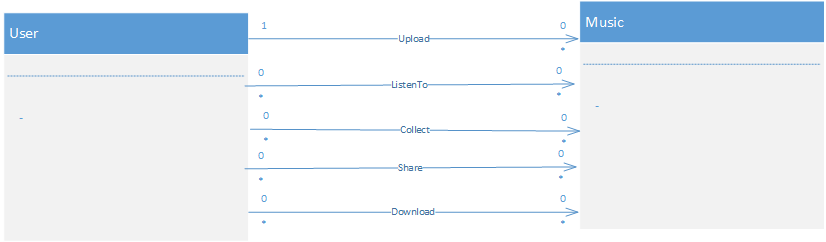

我正在设计一个在线音乐网站，其中有两个主要对象:用户和音乐。有许多操作用户可以做的音乐，就像他们可以上传，听，收集，分享和下载音乐。如果我画一个UML类图，这个图看起来就像
所以我的问题是，这么多的联想可以吗？
回答 3
Stack Overflow用户
回答已采纳
发布于 2016-04-23 15:03:57
这些不是关联，而是要在Music中定义的方法。两者之间可能只有一种联系。
您可能需要首先合成一些用例：

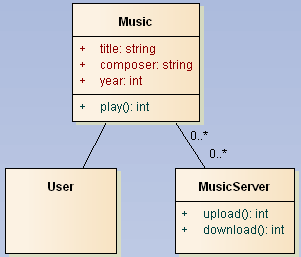

基于此，您可以创建一个类模型：

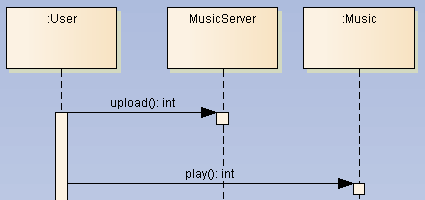

然后用行为设计来详细说明这一点：
Stack Overflow用户
发布于 2016-04-23 15:38:02
对于问题域的模型来说，您所拥有的模型是可以接受的。如果此模型是解决方案域的模型，则可能与表示可用操作的操作或表示已完成操作的信号相关联。
但是，由于您使用了类User，所以可能会尝试对解决方案域建模。这意味着你应该使用操作或信号。
Stack Overflow用户
发布于 2016-04-24 02:42:14
UML标准允许两个类之间存在许多关联。严格地说，当您从一个类导航到另一个类时，您应该添加到每个关联角色名中来区分它们。
