为博客系统绘制UML类图
为博客系统绘制UML类图
提问于 2016-04-26 13:48:17

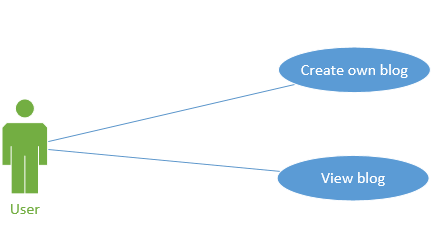

我试图绘制一个简单博客系统的用例图的对应UML类图，如下所示：

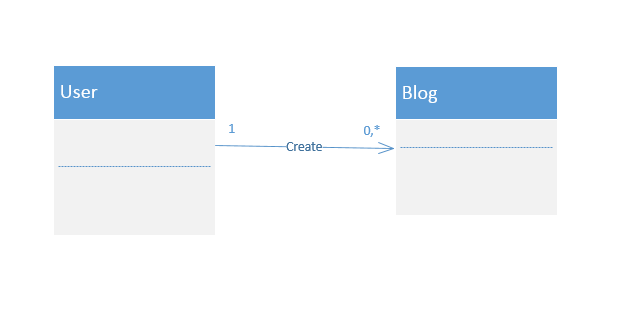

要绘制类图，应该有两个类:用户类和博客类。但我很难把它们联系起来，因为这两个阶级之间的关系可能有两种不同的多重性。例如，当用户创建博客时，类图如下所示：

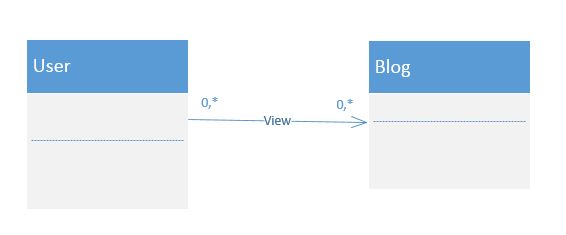

但是在用户查看博客方面，多样性是不同的，因为某个博客不仅可以被一个用户查看，所以类图如下所示：
那么，如何在解决方案领域解决这个问题呢？
回答 2
Stack Overflow用户
回答已采纳
发布于 2016-04-26 22:05:08

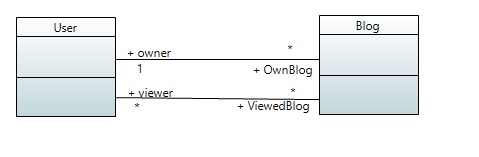

除了Thomas的回答：
- 一个确定的事情是
User和Blog之间的结构1到多的关系。但是这比用例分析更多的是隐含的知识:您的系统必须跟踪Blog的链接和创建它的User，以便使他以后也能够更新和删除。 - 然而，许多博客系统也会跟踪
Blogs，这是User所参考的(用于衡量受众、跟踪历史等等)。因此，您的系统也可以跟踪查看(但它也可以工作，没有)。
你可以显示导航箭头。但是在您的系统中，导航肯定是双向的。
用于用例分析的一种更系统的方法是使用实体-控制-边界方法，并在设计中使用以下类：
- 实体:持久数据:如上面所示的
Blog和User - 边界:用例与参与者之间的链接：
CreateOwnBlog和ViewBlog - 控件:在两个世界之间中介类：
ViewingSubsystem和AuthoringSubsystem
Stack Overflow用户
发布于 2016-04-26 14:30:47
类之间的关联没有显示所采取的操作。这只是表明它们是相关的。
Create和View是User采取的不同的行动。Create最有可能是指一个服务器，它有一个create方法，也有一个retrieveBlog，因此可以显示它(哪个视图将管理)。
使用序列图来显示行为部分(就像我在回答其他问题时建议的那样)。
