问基于GNU无线电的FSK解调

EN

我试着用GNU无线电伴奏来解调信号。信号为FSK (频移键控)，标记频率和空间频率分别为1200 Hz和2200 Hz.

由名为GeoStamp音频的设备生成的信号文本数据中的数据。该装置实时生成GPS数据的音频，并可对该音频进行解码。我有解码的文本版本的音频作为参考。

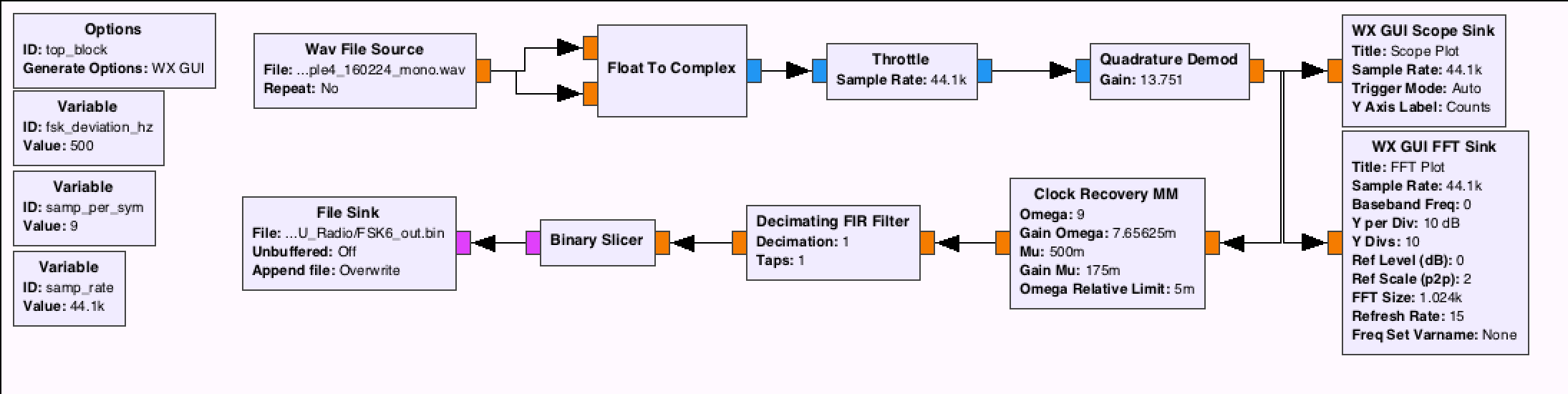

我已经在GNU无线电中设置了一个流图(见下文)，它运行时没有错误，但是经过我尝试过的所有变体，我仍然无法获得数据。

1. 流图的输出应该是二进制(1s和0)，以后我可以转换成普通文本，对吗？
2. 以我的方式输入wav音频文件是正确的吗？
3. 我如何从解调信号中恢复数据

​

​

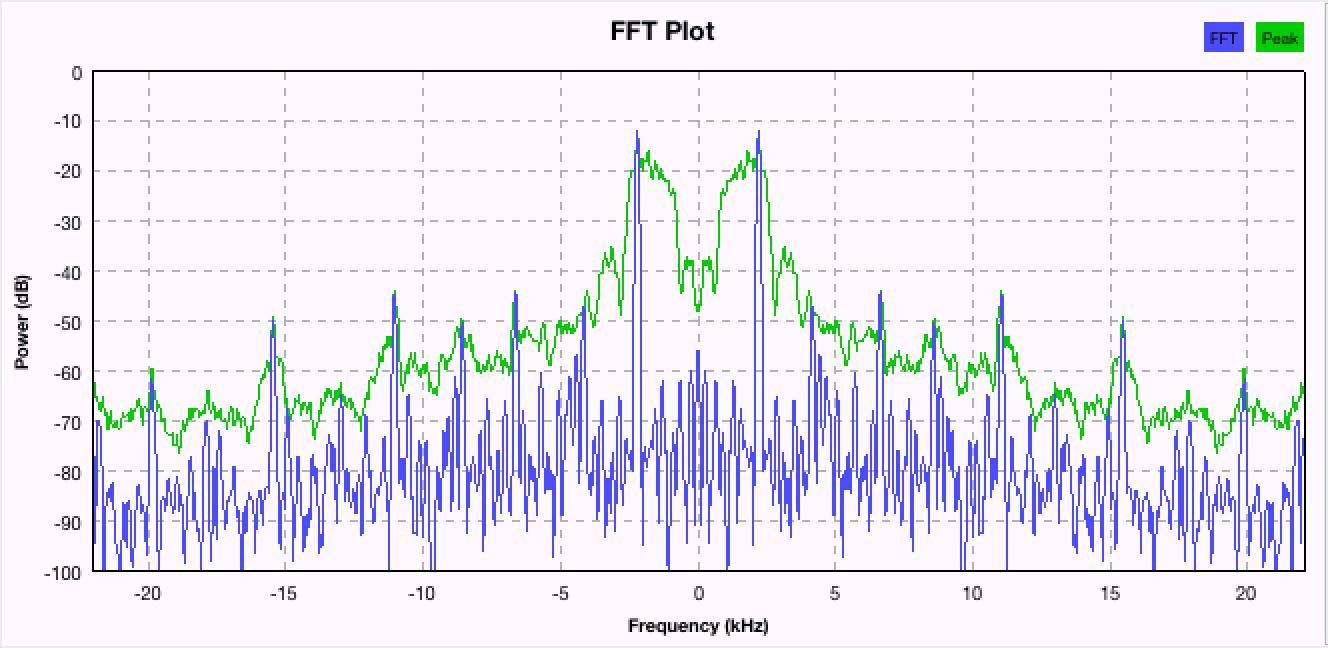

这是wav音频文件在解调前的FFT图：

​

​

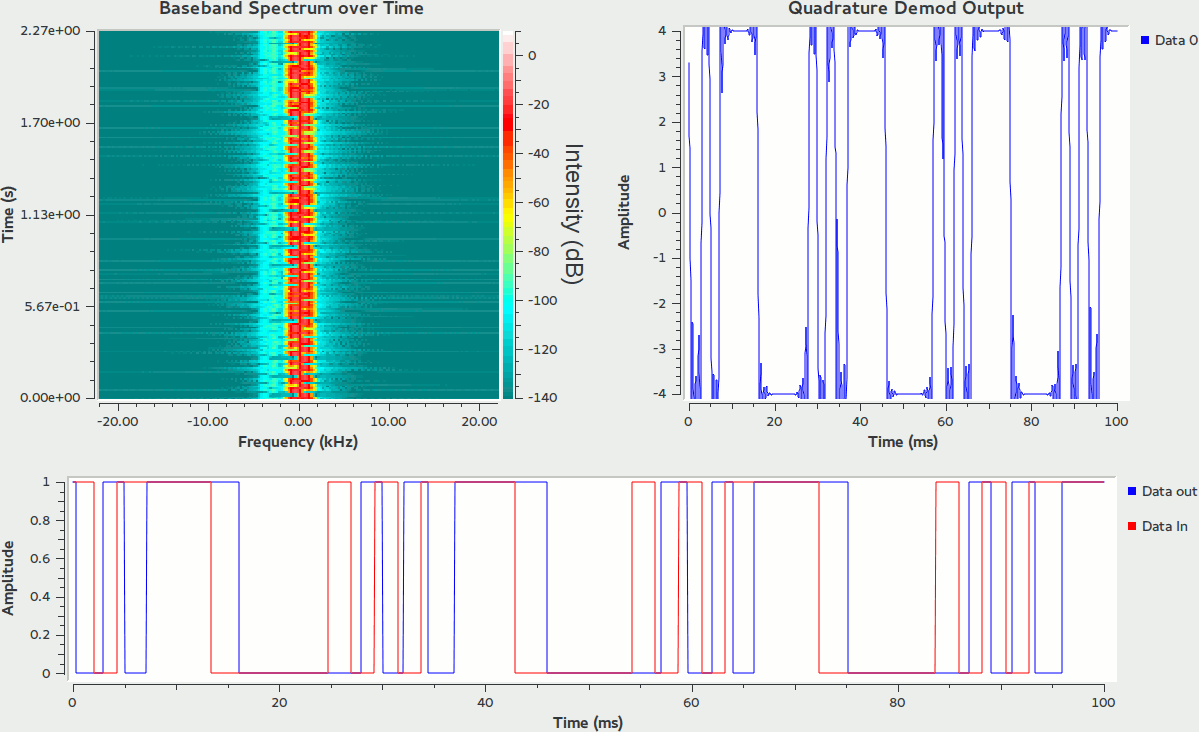

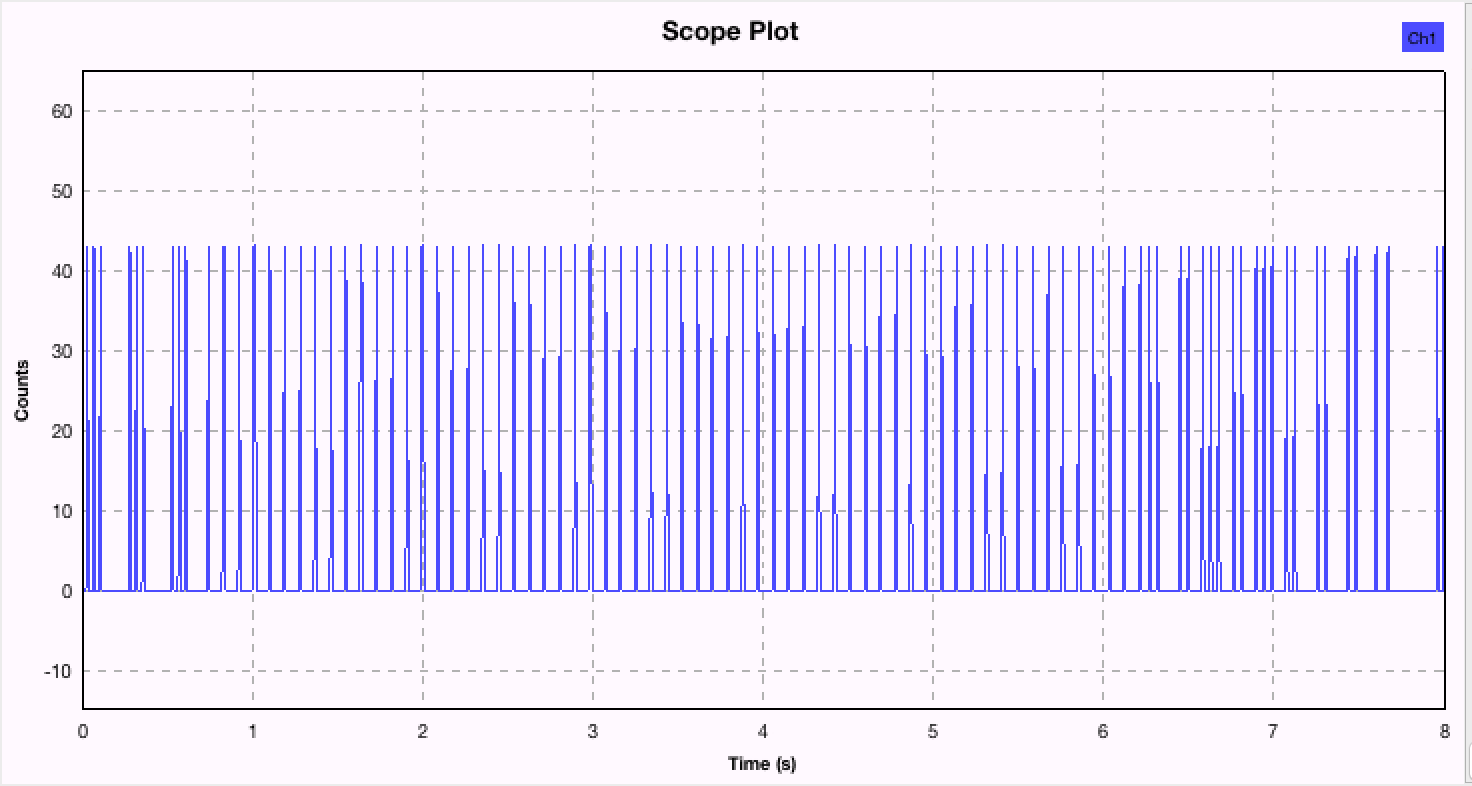

这是解调后的范围接收器(可能看起来很有希望？)的结果：

​

更新(2016年8月2日)：我仍然在处理这个问题(偶尔)，不幸的是仍然无法检索数据。结果是一个看起来很有前途的1和0的字符串，但是什么都听不懂.

如果有人有关于计算多相时钟同步或时钟恢复MM块上的设置的建议，或者在Quad Demod块上的增益，我将非常感谢。

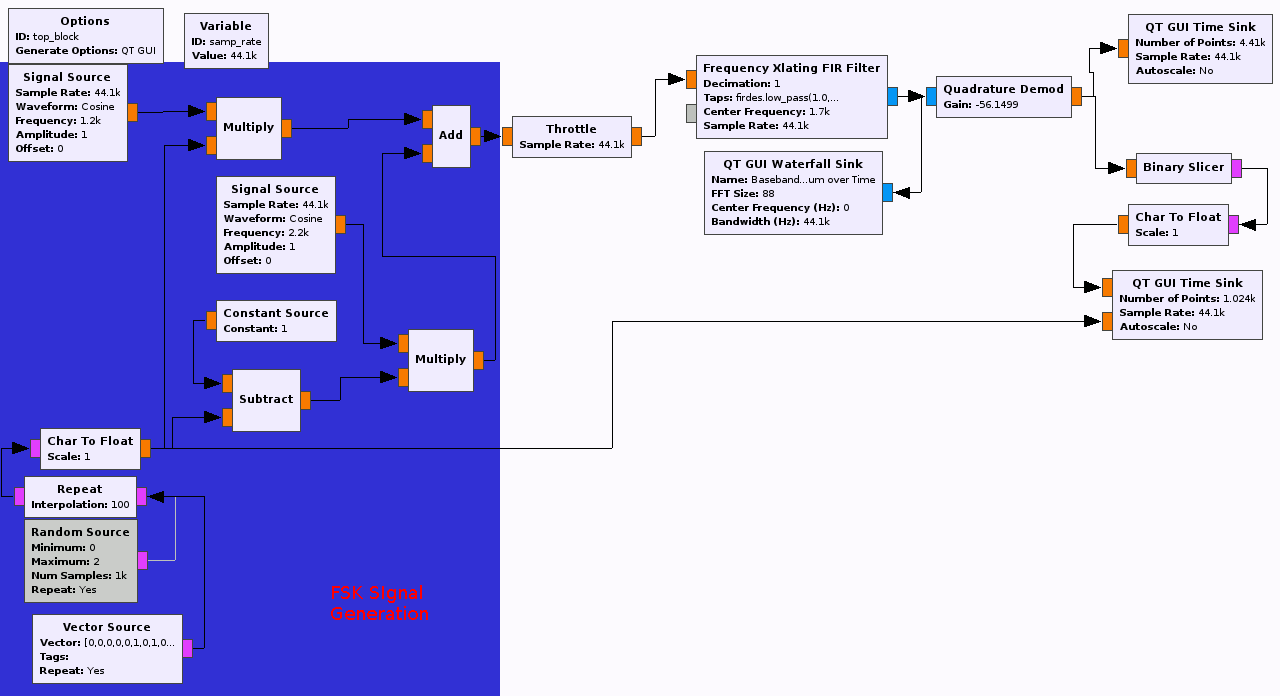

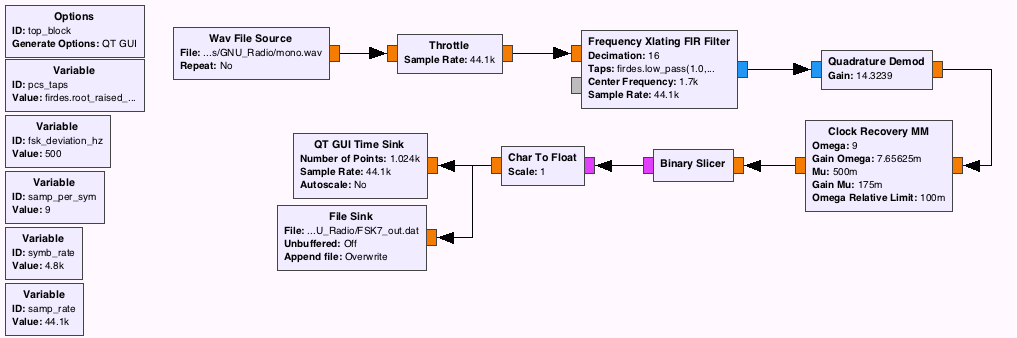

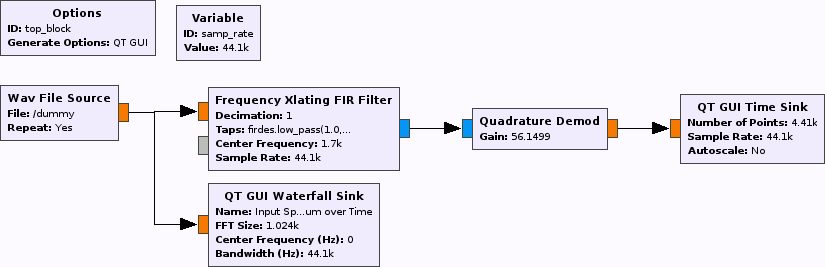

以下是基于Marcus的答案的更新流图的一个版本(也尝试使用多相时钟恢复的其他版本)：

​

但是，我仍然无法恢复有任何意义的数据。结果是1和0的长串，但不是正确的。我已经尝试调整了几乎所有的设置在所有的区块。我想也许时钟恢复已经停止了，但我尝试了范围广泛的价值观，但没有得到任何改善。
