带地形的横截面
带地形的横截面
提问于 2016-04-27 21:06:21
首先，我看了这些链接：
Contouring non-uniform 2d data in python/matplotlib above terrain
Cross-section plotting with terrain as background
Matplotlib axis labels: how to find out where they will be located?
但没能解决我的问题。

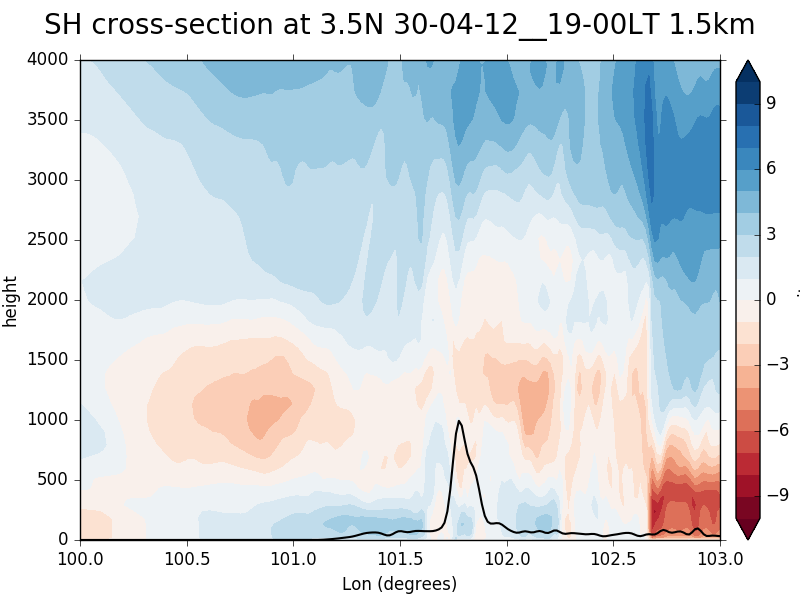

从这张图片中可以看到(忽略错误的标题，它实际上是纬向风)：
在黑线为地形，阴影轮廓为纬向风值的情况下，近海平面(例如101.5 E )的风值位于地形/地形之下，而不是顶部。
此时，用于生成该地块的数据如下：
- 纬向风资料，形状为814x70。(经度814度，70米)
- 具有814x1形状的地形(基本上是一个地形高度列表)
我想知道我能不能操纵一些东西来绘制地形上的数据。有些人建议在一般情况下进行网格插值或插值，但我一直在绞尽脑汁地思考如何让它工作。
回答 1
Stack Overflow用户
发布于 2017-02-08 11:38:29
我也遇到过这个问题--让地形跟随地形是相当棘手的。我尝试使用我在模型输出中拥有的表面高度变量手动添加地形，但它在计算上过于密集(至少有模型级别的数量和分辨率)。
我不知道你的文件是什么格式的，也不知道你用的是什么类型的数据，但是你试过看虹膜模块吗？它包括在加载文件(HybridHeightFactory)时将地形添加到配置文件中的方法。链接此处：http://scitools.org.uk/iris/
页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持
原文链接：
https://stackoverflow.com/questions/36900889
