PlantUML:控制箭头形状和方向
PlantUML:控制箭头形状和方向
提问于 2016-06-08 12:25:39
使用PlantUML，我为文档创建了一个小的状态图：
@startuml
state Powered {
[*] -d-> Starting
Powered -r-> Starting : Some error
Starting -d-> Operational
}
[*] -d-> Powered : Power On
Powered -u-> [*] : Power Off
Powered -d-> Powered : Reset
@enduml(顺便说一句: PlantUML是一个非常的好工具，它可以从文本描述、嵌入标记文档(如asciidoc或reStructuredText)创建图形输出)

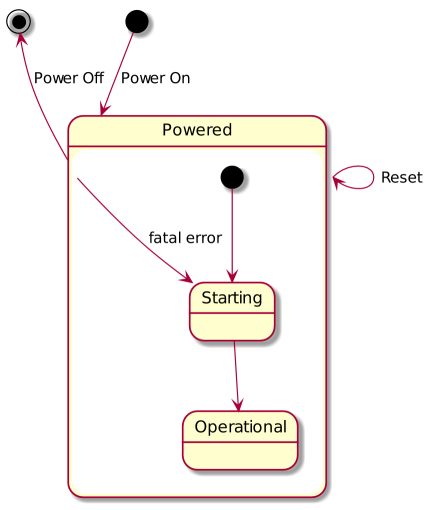

这就是将给定的状态图呈现给：
如你所见，图表绘制得有点草率。
- “电源关闭”过渡箭头不是直的
- 交换初始/结束状态。
- 从“电源”到“启动”的箭头看上去像是与“断电”过渡有某种联系
- “启动”和“操作”状态不对齐。
正如文档所描述的，通过编写-left->或-l-> (而不仅仅是--> )，您对箭头方向有一定的影响。
是否有一种方法可以影响如何和绘制箭头？我非常希望只绘制水平或垂直直线。
回答 2
Stack Overflow用户
回答已采纳
发布于 2016-06-21 11:58:04
PlantUML的设计并不是为了在施加许多方向时提供很好的直箭头。使用默认布局为我提供了最干净和最易读的结果。

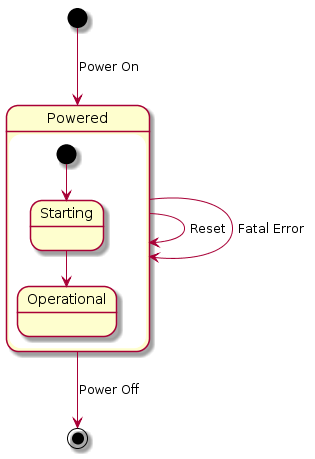

这里有一个含义相同的示例，但没有布局问题：
@startuml
state Powered {
[*] --> Starting
Starting --> Operational
}
[*] --> Powered : Power On
Powered --> [*] : Power Off
Powered --> Powered : Reset
Powered --> Powered : Fatal Error
@enduml
编辑:我还将您的Powered --> Starting : Fatal Error转换更改为：Powered --> Powered : Fatal Error，它更好地表示，从供电范围内的任何状态来看，一个致命的错误事件将在启动子状态重新启动。
另外，这两项声明是：
Powered --> Powered : Reset
Powered --> Powered : Fatal Error可合并为：
Powered --> Powered : Reset, Fatal Error见OMG UML 2.5格式规范第14.2.4.9页第329页
[<trigger> [‘,’ <trigger>]* [‘[‘ <guard>’]’] [‘/’ <behavior-expression>]]Stack Overflow用户
发布于 2019-11-15 12:30:58
为将来的读者解答原来的问题：
为了只绘制水平或垂直直线，可以使用skinparam linetype ortho**.** 。
为了使所有的直线(但不一定是水平的或垂直的)，您可以使用skinparam linetype polyline。
(来源)
