如何将非矩形可点击的“图钉”元素放置在<img>上？
基本上，我必须在HTML/CSS/Javascript中创建这样的代码：

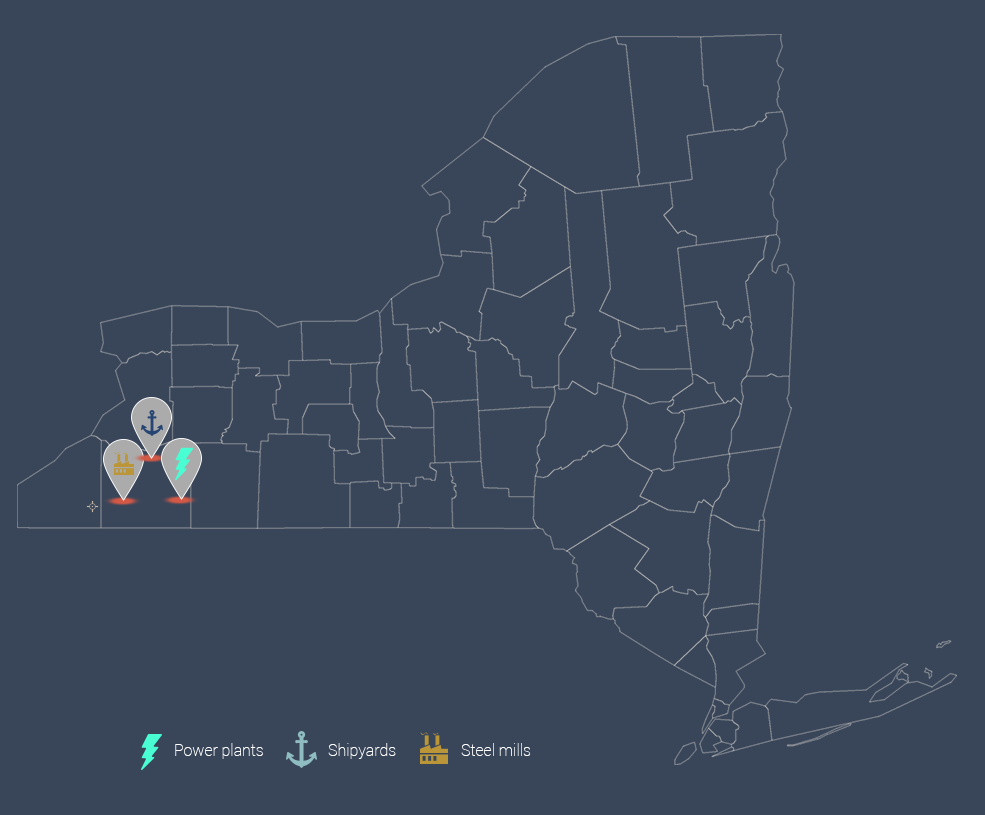

如你所见，这是一张纽约地图。当用户单击地图下方的一个图标时，图钉(如地图左下角的图钉)应该出现在地图的某些位置。然后，用户应该能够点击它们，以便从它们中弹出另一个带有文本的div。这就是我不知所措的地方。到目前为止，我是这样想的：
-Creating另外3张图片，包含所有动力装置销，所有造船厂别针和所有钢厂别针，并在地图上用z索引定位它们。唯一的问题是，用户只能单击具有最高z索引的图像。例如，如果它们同时启用了造船厂和钢厂，它们将只能点击上一次添加的别针。这就是我放弃这个想法的地方。
-Using div具有绝对位置来复制地图的细分区域。然而，div是矩形的，细分不是。所以这也不好。
-Using图像地图我从20世纪90年代起就没听说过有人用过这些东西。不管怎样，我看不出一张地图对我有什么帮助。我需要定位他们，而不是超链接他们。
我愿意接受任何建议/插件。
回答 1
Stack Overflow用户
发布于 2016-07-03 02:49:12
好吧，您可能不喜欢这个答案，但由于没有其他人提出任何建议，我会这样做(或者实际上使用多层的图像映射，但是您的引脚需要放在图像上)：
选项1:将整个映射和引脚作为SVG并将svg代码粘贴到您的html中，并将javascript单击事件附加到它。SVG元素可以使用与html元素相同的DOM事件，可以定位、缩放和成形。你甚至可以用CSS规则和类来隐藏它们！
SVG确实是一个非常优雅的解决方案，有坚实的浏览器支持，如果有可能以这种形式获得您的艺术资产，我可能就是这样做的。您可以在网上为svg获取各种工具和教程，所以我将把它放在这里，只需记住javascript事件就行了！
选项2:用HTML自己做。让我更详细地说明一下这一点，因为它在网络上并不完全是标准的，尽管它是桌面应用程序中使用的相同的想法。
- 创建四个图像:地图和引脚。
- 创建一个数据数组，它是引脚的位图，显示透明和可点击的部分。这是一个矩形，其中1你可以点击，0你不能，形成形状。这种技术在桌面程序中经常用于鼠标游标之类的东西。最简单的方法可能是使用图像编辑器并将其清除为白色和黑色，然后导出。GIMP可以导出到xpm，您可以手动修复它，使之成为Javascript相当容易。
- 创建每个引脚位置的数据数组。(理想情况下，我会将其作为一个绝对定位的HTML链接元素列表，因为这是一种数据格式，在没有Javascript的情况下，这种数据格式会优雅地退化(如果不完美)，但是您不想监听它们上的事件。)
- 在包含所有图像的div上放置一个事件侦听器，并使用单击的坐标查找数据数组中的引脚。如果需要，可以使用位图下降--循环遍历可能的对象，并查看是否位于边框中。如果是，请检查位图。如果它是可点击的，你有一个命中！如果没有，就转到下一个。
线性搜索是最容易实现的，并且工作得很好，尽管如果您有数千项，您可能需要对其进行一些优化，如果需要的话，您可以在web上搜索其他算法/数据结构，如四叉树。但是，如果您有那么多对象，地图可能对用户是不可用的！
因此，基本上，点击将所有的工作坐标数据数组，而不是关闭HTML元素，这些图像只是为用户。
我用你的图像拼凑了一个技术演示，只是懒洋洋地用cut+paste把它从引脚上砍了出来。如果你有原始图像，你可以做一个更好的工作。
活动链接(可能是临时的) http://arsdnet.net/demo.html
为后代复制/粘贴代码：
<!DOCTYPE html>
<html>
<head>
<title>Demo of map idea</title>
<script>
window.onload = function() {
var map = document.querySelector(".ny-map");
// on each click on the map, we need to loop through
// the bounding boxes of the pins and see which one we hit.
map.addEventListener("click", function(event) {
var pins = map.querySelectorAll(".pin");
var i;
// we are searching BACKWARD so it checks
// for clicks on the topmost pin first, then
// proceeds down to the bottom ones.
for(i = pins.length - 1; i >= 0; i--) {
var rect = pins[i].getBoundingClientRect();
if (event.clientX >= rect.left
&& event.clientX < rect.right
&& event.clientY >= rect.top
&& event.clientY < rect.bottom)
{
// if we're inside the bounding box,
// next we need to check the transparency
// bitmap to see if it is an actual hit
var x = event.clientX - rect.left;
var y = event.clientY - rect.top;
// pinBitmap is defined below
// "." happens to be the char my Gimp export
// gave to the clickable region, so we check for it
if(pinBitmap[y].charAt(x) == ".") {
// we hit this one!
// toggle class "showing"
if(pins[i].className.indexOf(" showing") == -1)
pins[i].className += " showing";
else
pins[i].className = pins[i].className.replace(" showing", "");
break; // all done
}
// if we didn't hit on the bitmap, continue
// searching the one below by proceeding with the loop
}
}
});
};
</script>
</head>
<body>
<div class="ny-map">
<div class="shipyard pin" style="left: 140px; top: 450px;">
<p>This is information about shipyard #1.</p>
</div>
<div class="shipyard pin" style="left: 150px; top: 450px;">
<p>This is information about shipyard #2, which overlaps shipyard #1.</p>
</div>
<div class="shipyard pin" style="left: 460px; top: 350px;">
<p>This is information about a shipyard pin in the Syracuse area.</p>
</div>
</div>
<script>
var pinBitmap = [
"+++++++++++.++.............++++++++++++++",
"+++++++++++..................++++++++++++",
"++++++++++.....................++++++++++",
"+++++++..........................++++++++",
"+++++................................++++",
"++.......................................",
"....+...............................+++++",
".+++.................................++++",
"+++...................................+++",
"+++...................................+++",
"++.....................................++",
"++.....................................++",
"+.......................................+",
"+.......................................+",
".........................................",
".........................................",
".........................................",
".........................................",
".........................................",
".........................................",
".........................................",
".........................................",
".........................................",
".........................................",
".........................................",
".........................................",
"+.......................................+",
"+.......................................+",
"+.......................................+",
"++.....................................++",
"++.....................................++",
"+++...................................+++",
"+++...................................+++",
"+++...................................+++",
"++++.................................++++",
"++++.................................++++",
"+++++...............................+++++",
"+++++...............................+++++",
"++++++.............................++++++",
"++++++.............................++++++",
"+++++++...........................+++++++",
"+++++++...........................+++++++",
"++++++++.........................++++++++",
"+++++++++.......................+++++++++",
"+++++++++.......................+++++++++",
"++++++++++.....................++++++++++",
"++++++++++.....................++++++++++",
"+++++++++++....................++++++++++",
"+++++++++++....................++++++++++",
"++++++++++++...................++++++++++",
"+++++++++++++...............+..++++++++++",
"+++++++++++++...............+..++++++++++",
"++++++++++++++.............++..++++++++++",
"+++++++++++++++...........+++..++++++++++",
"+++++++++++++++...........+++..++++++++++",
"++++++++++++++++.........++++..++++++++++",
"++++++++++++++++.........++++..++++++++++",
"+++++++++++++++++.......+++++..++++++++++",
"++++++++++.................++..++++++++++",
"++++++.........................++++++++++",
"++++..............................+++++++",
"+++................................++++++",
"+++................................++++++",
"++++..............................+++++++",
"++++++..........................+++++++++",
"++++++++++..................+..++++++++++"];
</script>
<style>
.ny-map {
width: 985px;
height: 815px;
background-image: url('demo/qDOGS-fs8.png');
position: relative;
}
.pin {
width: 41px;
height: 66px;
margin-left: -20px;
margin-top: -66px;
position: absolute;
}
.shipyard.pin {
background-image: url('demo/pin.png');
background-repeat: no-repeat;
}
.pin:not(.showing) > * {
display: none;
}
.pin.showing {
background-color: rgba(255, 255, 255, 0.8);
padding-left: 48px;
padding-right: 4px;
width: auto;
}
</style>
</body>
</html>我就是这么做的。首先，处理奇怪形状的pinBitmap部分单击：
在GIMP中拍摄别针图片并打开它。使用颜色选择工具选择所有透明部件，点击它。使用桶填充，选择“填充整个选择”使其全部黑色。点击选择->倒转选择其余的图像和桶填充它全部为白色。
现在将文件导出为XPM。在您的文本编辑器中打开它，并将第7行(嗯，第一个带有图像数据的长代码，不管它恰好在您的文本中)复制到末尾，并粘贴到Javascript中。
我在它周围放了数组括号来创建pinBitmap变量，因为Gimp生成了字符串，所以我只在函数中使用了字符串。
文件底部的CSS使我们的地图和引脚图像。showing类控制更多信息的显示。当然，你也可以做一些类似.ny-map .powerplant { display: none; }之类的事情，来切换事物的显示。在搜索要单击的项目时，请确保使用computedStyle或仅使用一些标志变量可以看到它们，如果没有，则继续进行！
您会注意到，引脚本身在HTML中是半语义的，只是使用内联样式来定位它们。在CSS中，我做了一些负面的保证金技巧，以使它显示更多的引脚点，我想要的坐标，但你可以只是调整这一点- JS帐户为所有这些css调整，信不信由你！只需从gimp或其他地方获取相对于图像的坐标即可。
我把有关引脚的细节放在HTML中，所以它也与内容很好地组合在一起。
最后，魔法函数，在文件的顶部。它只是地图上一个普通的事件侦听器，通过引脚循环。getBoundingClientRect函数是标准DOM的一部分，并生成项所在的矩形。一个简单的4部分的检查看看我们是否在那个盒子里。
如果是这样，我们想要相对于矩形的坐标，通过简单的减法实现，然后检查位图，如果它实际上是可点击的.就这样!如果没有，我们认为这是一个失败，并继续循环。如果是这样的话，我将切换showing类来完成剩下的工作。
这段代码应该在IE9+浏览器上可靠工作，而不需要任何插件或库脚本。
如果你对我的方法/代码还有什么疑问，请告诉我。
编辑: lol我把它叫做“造船厂”，但是去掉了发电厂的形象。哦，你知道我的意思。
