在MATLAB中求取上、下包络的信号
EN

Stack Overflow用户
提问于 2016-07-11 07:37:11
回答 2查看 1.3K关注 0票数 2

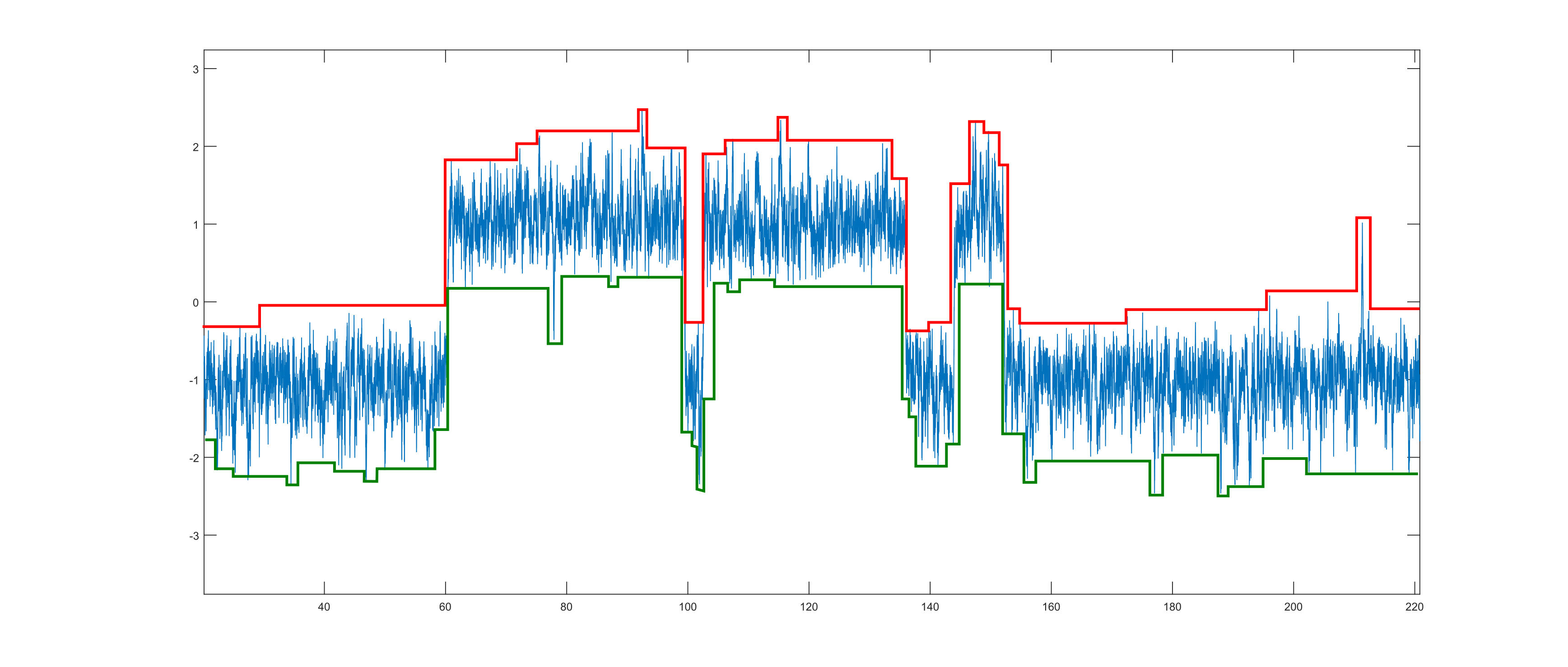

我有一个信号会在一些值附近回弹。如下图所示,我想将从上到下的信号封装起来:

如果信号只增加或减少,则使用运行中的maxima脚本工作得很好:

代码语言:javascript
运行
复制
function [out] = rMax(X)
    Y=X;
    maximum=X(1);
    for k=1:length(X)
        if X(k)<=maximum
        Y(k)=maximum;
        else
            maximum=X(k);
        end
    end
    out=Y;
end

然而,当信号交替时,我不能再使用该方法了。是否有办法在MATLAB或Mathematica中实现这一点?

EN

回答 2

Stack Overflow用户

回答已采纳

发布于 2016-07-12 12:37:24

您可以结合使用movmaxmovmin以及适当的窗口大小( n1 > n2 ),这取决于您的需要。这两个功能是在R2016a中引入的。看一看我的答案的底部,一个自我书写的替代者,在R2016a之前起作用。

要获得上界,可以使用:

代码语言:javascript
运行
复制
xMax = movmax(x,[n1,n1]);
xMax = movmin(xMax,[n2,n2]);

对于下界,只需切换movminmovmax

代码语言:javascript
运行
复制
xMin = movmin(x,[n1,n1]);
xMin = movmax(xMin,[n2,n2]);

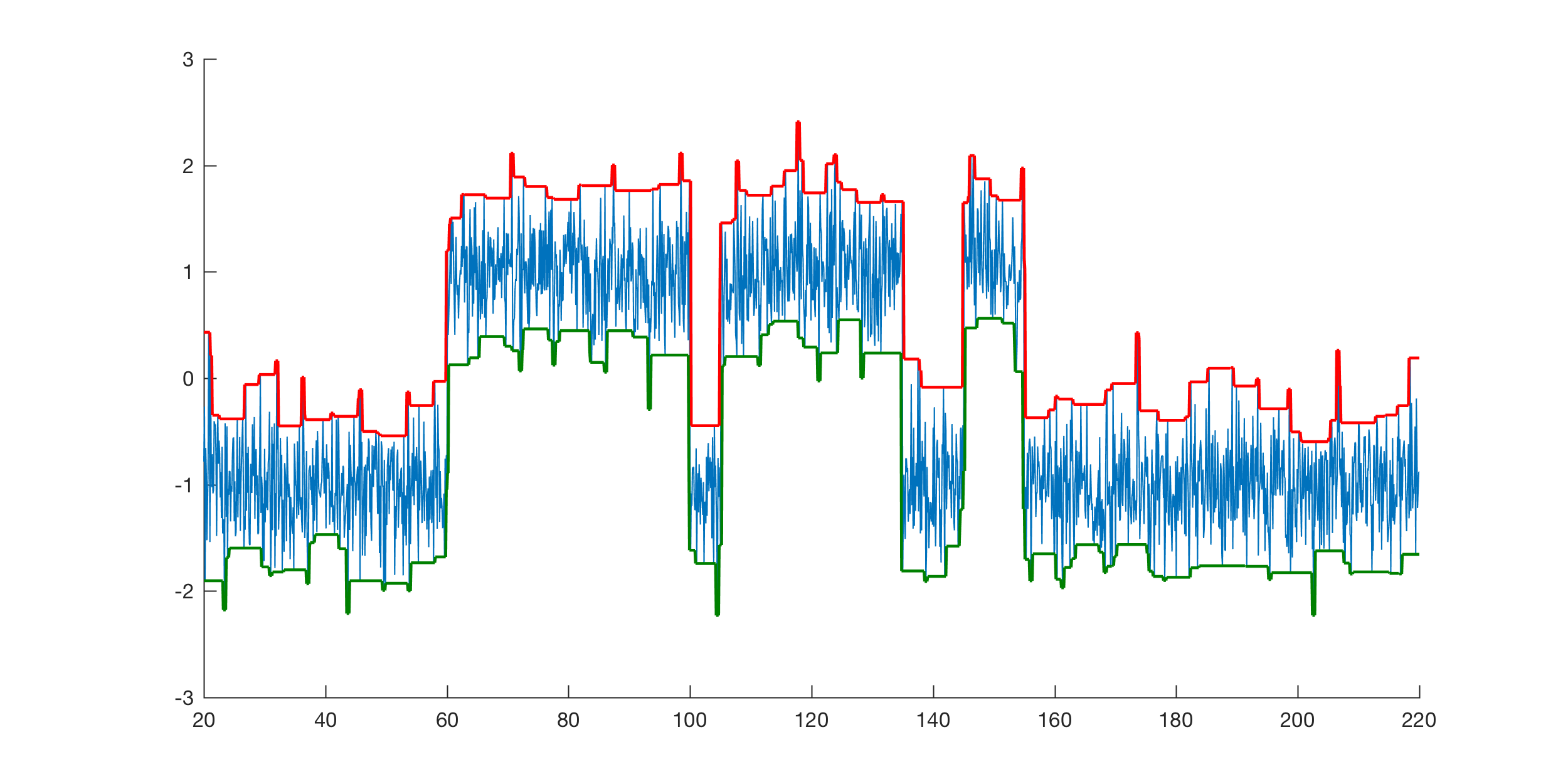

结果如下所示:

如果选择n2=n1,则当数据x中有峰值时,边界非常紧。如果您通过使n2小于n1来选择更大的差异,您将在峰值处得到一条较长的直线。一个副作用是,当信号从1跳到-1时,边界开始偏移,反之亦然。如果选择的n1太高,大约100左右的信号的一小部分将不会被提取。

以下是生成上述图形的完整代码,其中包含一些与您问题中的图相匹配的示例数据。只需使用n1n2值来查看它们的效果。

代码语言:javascript
运行
复制
n1 = 20;        % for first window
n2 = 18;        % for second window

% generate sample data
t = 20:0.1:220;
x = -ones(size(t));
x(t>60&t<100) = 1;
x(t>105&t<135) = 1;
x(t>145&t<155) = 1;
x = x + 0.4*randn(size(x));

% get upper bounds
xMax = movmax(x,[n1,n1]);
xMax = movmin(xMax,[n2,n2]);

% get lower bounds
xMin = movmin(x,[n1,n1]);
xMin = movmax(xMin,[n2,n2]);

% draw figure for illustration
figure; hold on;
plot(t,x);
xlim([20,220]);
ylim([-3,3]);
plot(t,xMax,'r','LineWidth',1.1);
plot(t,xMin,'Color',[0,0.5,0],'LineWidth',1.1);

在R2016a之前

为了使movminmovmax在R2016a之前的版本中具有基本的功能,我们可以实现自己的功能。因此,我们需要应用一个移动-最小(或移动-最大值分别),可以很容易地实现。为了与R2016a中的函数保持兼容性,我们将实现第二个参数是标量和两个元素的向量的情况。这涵盖了与看到的这里类似的语法,但x需要成为向量。

代码语言:javascript
运行
复制
y = movingmax(x,k)
y = movingmax(x,[kb kf])

下面是取代movingmaxmovmax代码

代码语言:javascript
运行
复制
function y = movingmax(x,n)
if length(n) > 1
    a=n(1); b=n(2);
else
    b=floor((n-1)/2); a=b+mod(n-1,2);
end
s = size(x);
xp = [ones(a,1)*x(1);x(:);ones(b,1)*x(end)];
y = zeros(size(x));
for k = 1:length(x)
    y(k) = max(xp(k:k+a+b));
end
y = reshape(y,s);

下面是取代movingminmovmin代码

代码语言:javascript
运行
复制
function y = movingmin(x,n)
if length(n) > 1
    a=n(1); b=n(2);
else
    b=floor((n-1)/2); a=b+mod(n-1,2);
end
s = size(x);
xp = [ones(a,1)*x(1);x(:);ones(b,1)*x(end)];
y = zeros(size(x));
for k = 1:length(x)
    y(k) = min(xp(k:k+a+b));
end
y = reshape(y,s);
票数 4
EN

Stack Overflow用户

发布于 2016-07-12 23:49:15

我在运行的maxima/minima函数中添加了第二个条件

代码语言:javascript
运行
复制
function [out] =rMin(X)

Y=X;

minimum=X(1);

for k=2:length(X)

    if X(k)>=minimum
        Y(k)=minimum;
    else
        minimum=X(k);
    end

    if X(k)>=(Y(k-1)+3)
        minimum=X(k);
        Y(k)=minimum;
    end
end

out=Y;

end

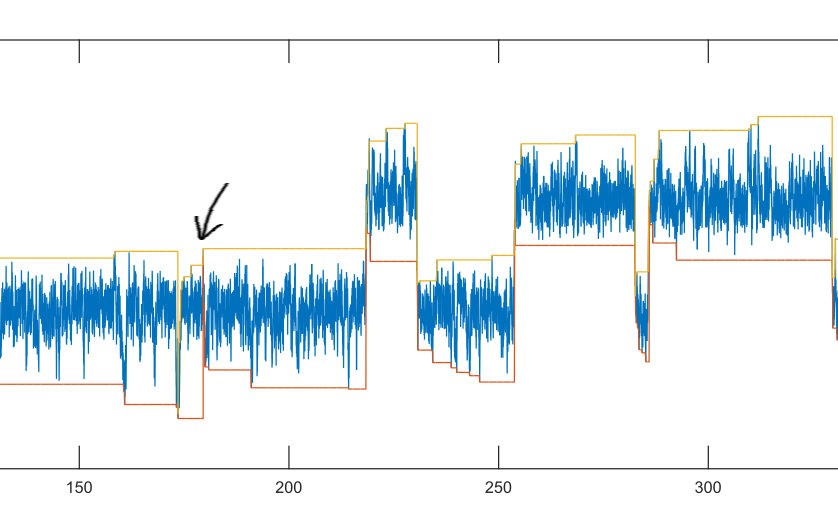

我明白了,但是信号的某些部分仍然失效。

票数 0
