问汇编语言教学向机器语言教学转变

EN

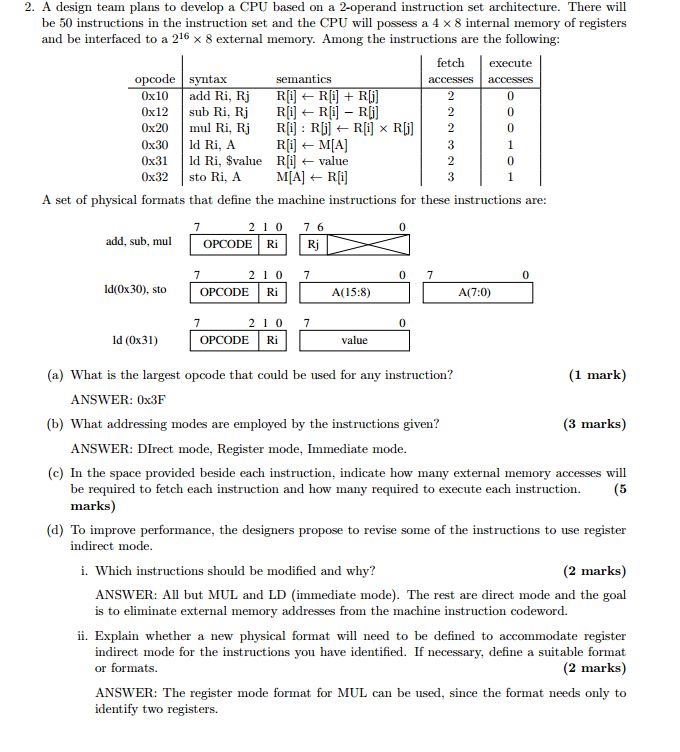

考虑到问题中所包含的文件，现正在提出几项指示。该机器有四个8位寄存器，它们编号为R0、R1、R2和R3，它们使用两位进行寻址。

这些指令的op代码在文档中被指定为两个十六进制数字。然而，在实际的实现中，指令的op代码区域并不是两个十六进制数字，所以您必须使用十六进制值并移动2位留下的值。因此，对负载为0x30 (0011 0000)的op代码左移，导致0xC0 (1100 0000二进制)，或使存储区0x32 (0011 0010)的op代码左移，从而产生0xC8 (1100 1000)，并将0到3的寄存器编号插入到两个十六进制数字的下两个位中。

从地址加载指令是ld Ri,xxxx，其中xx是包含要加载到寄存器的8位值的位置的16位地址。此加载指令将指定的8位寄存器(R0、R1、R2或R3)设置为指定地址的8位值。

加载指令的实际位格式是：(1)最重要的6位中的op代码(0x30)，其次是(2)接下来两位中的寄存器号(0-3)，其次是(3)一个16位值，该位值是要加载的值的地址。

然后，ld R1,0x10A应该以二进制方式显示为1100 0001 0000 0001 0000 1010，作为op代码0x30、01作为寄存器号R1和0000 000000 1010作为0x010A分开。

立即加载的ld R3,$-12应该类似于1100 0111 1111 0400 as -12是0 0xfff4 4。

假设未使用的位设置为零，则add R1,R3应该看起来像010000011000000。添加的0x10op代码为010000，寄存器R1为01，寄存器R3为11。添加指令的第二8位部分中的其余6位未使用并被忽略。

sto R1,0x10B应该看起来像1100 1001 0000 0001 0000 1011，这是op代码0x32，寄存器1，存储在0x010B的16位地址。

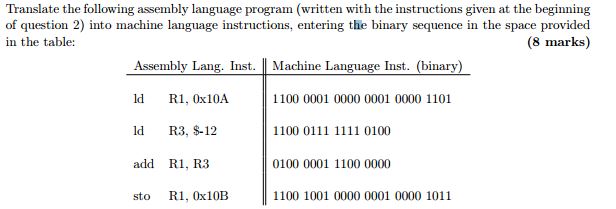

是的，图像中的答案是错误的，那是0x10D，而不是0x10A。你的也错了。

首先，ld有两个版本，一个用于内存加载，另一个用于常量加载。问题中的一个是内存负载，它有操作码0x30。Ri只是操作数的寄存器号，这显然是1。因此，第一个字节看起来像1100 0001 (在图像中是正确的)。然后，只需将常量作为两个字节放在后面，大端字节。

所以，正确的答案是1100 0001 0000 0001 0000 1010
