Matlab Simulink中的连接模型
Matlab Simulink中的连接模型
提问于 2016-07-26 07:52:00
大家好！
在matlab simulink中，我尝试用交流电压、电阻和电压测量来制作电路。AV电压和电阻连接良好，但电压测量不能连接电阻连接。
如何将电压测量与电阻器连接起来？请帮帮我谢谢！

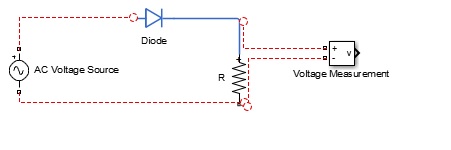

这是我想要模拟的电路
我使用了不同类型的电阻器，交流电压，但结果是一样的。
回答 1
Stack Overflow用户
回答已采纳
发布于 2016-07-26 10:29:33
在我看来，您的二极管来自一个不同的库(Simscape\Foundation Library\Electrical)，而不是电压源、电阻和电压测量块(Power Systems.)。尝试使用来自同一个库的块。

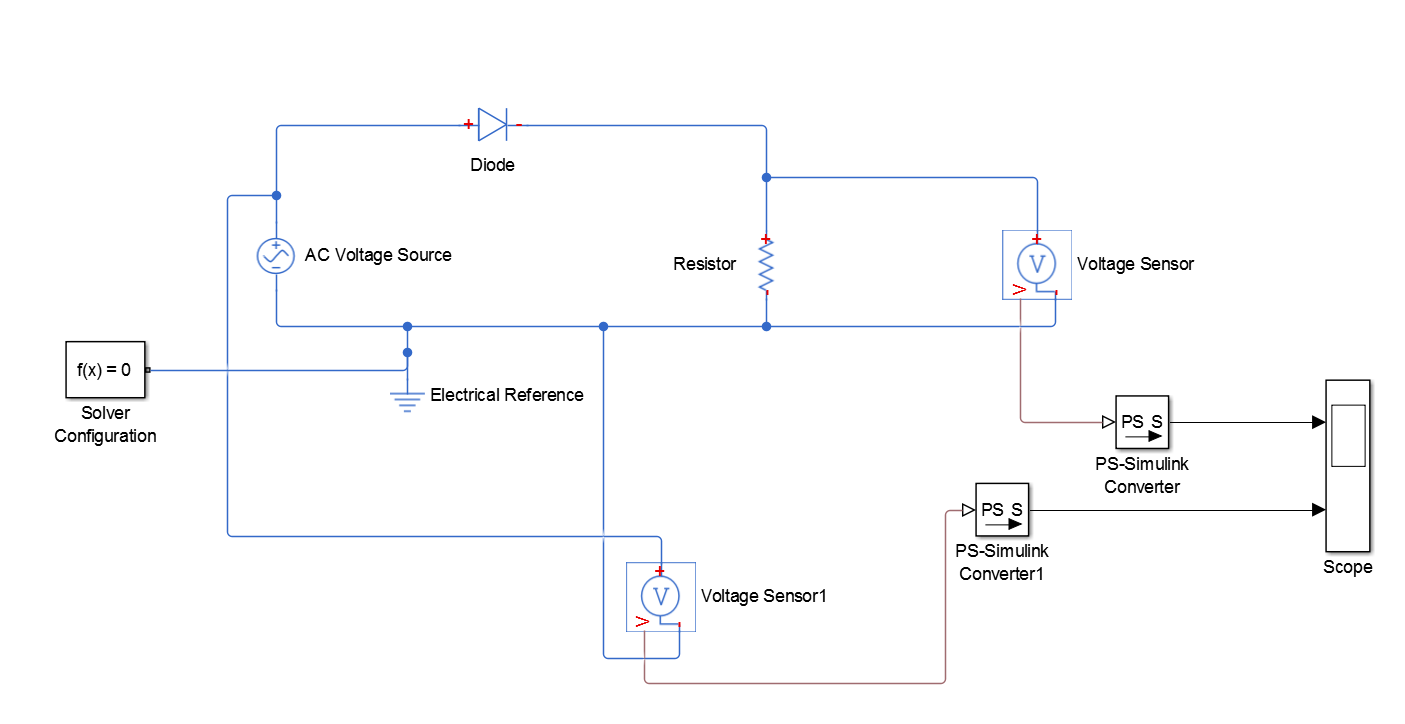

请参阅下面的图片，用于仅使用Simscape\Foundation \Electrical中的块
页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持
原文链接：
https://stackoverflow.com/questions/38584032
