问OpenCV:如何在图像上检测菱形？

EN

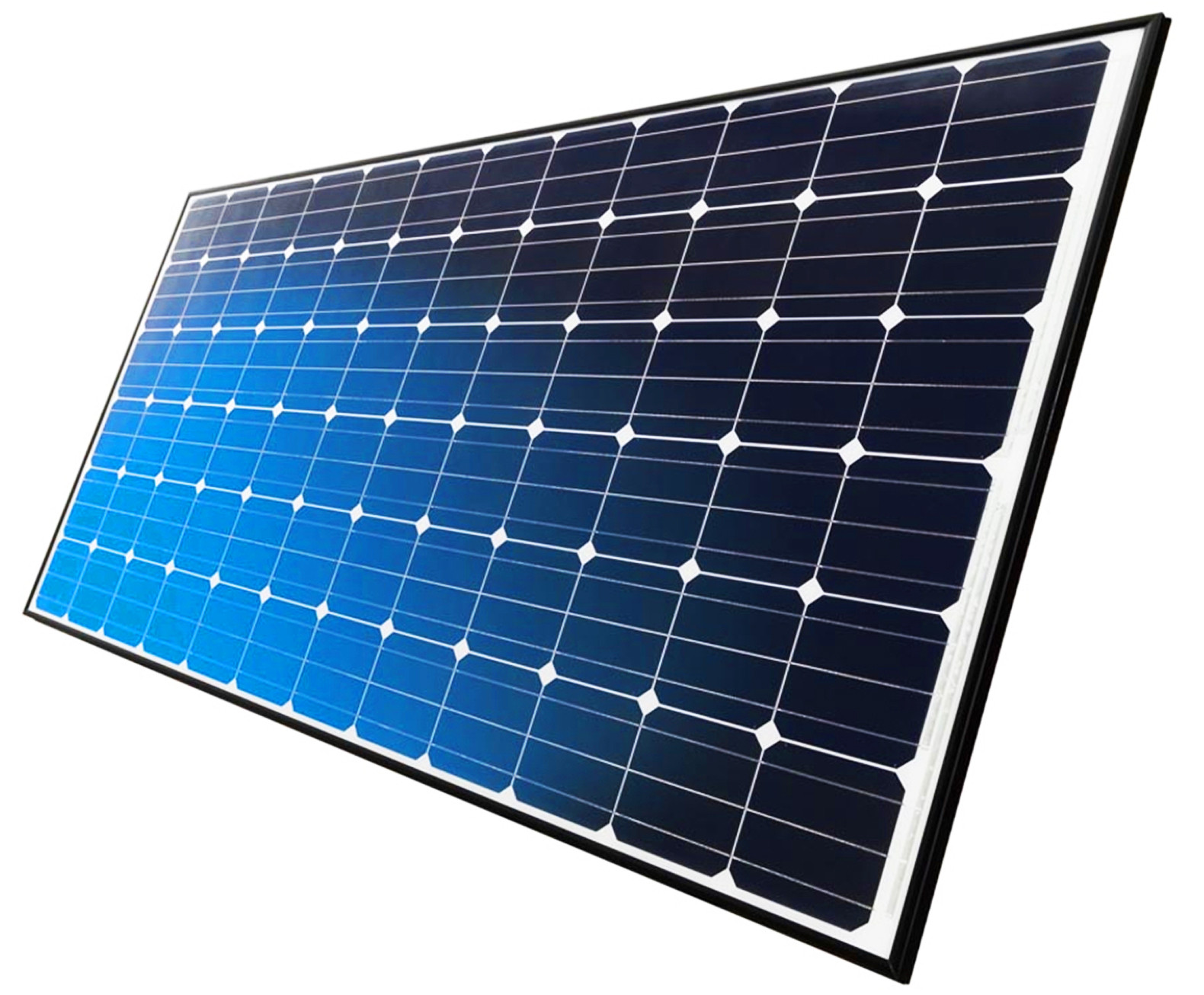

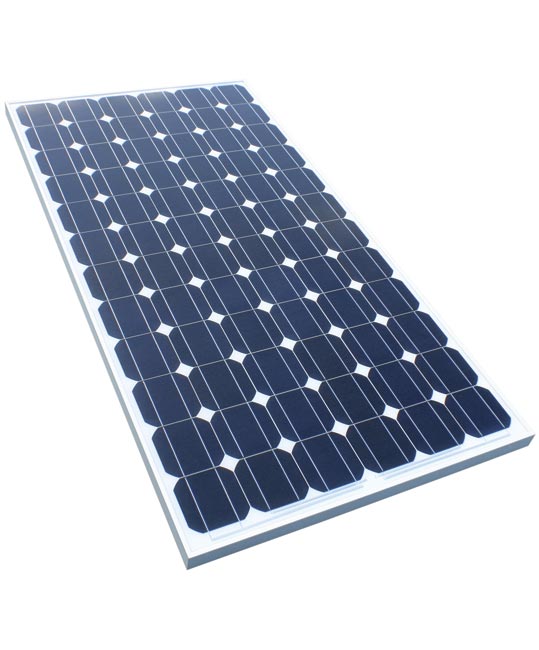

这里有两个快速测试，我刚刚做了没有纠正透视问题。

纯数学形态学

1. 提取红色通道
2. 大白帽是为了探测所有明亮的区域，但没有大的亮反身。
3. 白色小礼帽，以便只探测菱形之间的细线。
4. 结果2减去3，菱形之间的线变薄，甚至消失。
5. 打开以清理最终结果。

这里有两个结果：Image1和Image2。主要问题是菱形不具有相同的大小(不同的放大倍数和角度)，这可能与数学形态学有问题。

下面是，另一种使用Hough变换的解决方案

1. 首先从前面算法中的步骤3的结果图像开始。
2. 你用霍夫变换。

以下是结果：Hough1和Hough2。然后你必须在接触菱形的线条之间进行过滤，但是你可以使用我的第一个算法。即使第一种算法没有检测到所有菱形，大多数菱形也会被检测到，而且它也足以检测到接触菱形的直线。然后，线交叉口将是您正在寻找的质心。
