提问于 2016-10-22 09:25:12
背景：
河流有一个非恒定的横截面.在标准条件下，水位为h_Std (见下图)。
当开始下雨时，水位上升，直到等于h_Rain (见下图)。
雨停后，水位降回标准水位。
从图中可以看出，水位与体积的关系是非恒定的.然而，这个函数可以用数学来描述，并以我的河流横截面而闻名。
问题描述：
我想模拟一段时间后河水的水位，以防下雨。雨由一个信号表示，信号可以是0(不下雨)或1(下雨)(见下图中的红色曲线)：
下部图的深蓝色部分是非线性的，表示上面图表中的h_Std和h_Rain之间的部分。完全填满这条河的时间是众所周知的(t_Fill)。
一般说来，我希望激活一个用户定义的函数(在我的例子中，是由外部信号(在我的例子中用“-signal”表示)触发的水/雨量与河流水位之间的关系)。
我如何才能获得这样的功能(要么用Matlab-代码代码与Simulink块)？
回答 1
Stack Overflow用户
回答已采纳
发布于 2016-10-24 04:12:40

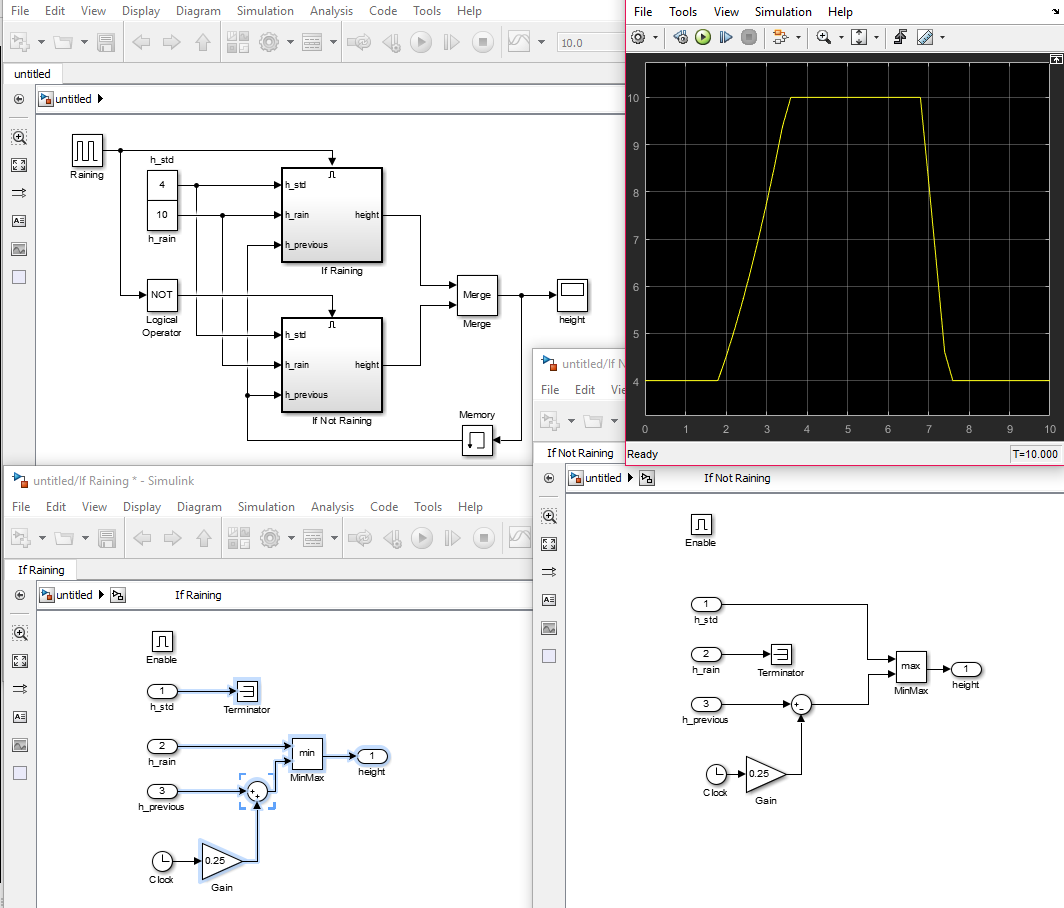

有几种方法可以做到这一点，其中之一是使用启用的子系统来处理雨，而不是雨阶段。您需要更改下面两个子系统的内容，以反映您在两个区域中的精确高度配置文件。
