像平面在光学成像中的位置
EN

Stack Overflow用户
提问于 2016-11-12 02:34:30
回答 1查看 1.1K关注 0票数 0

在“学习OpenCV”一书中,有一个数字显示图像平面总是焦距图像。

这本书中的数字描述如下。

我们从最简单的相机模型,针孔相机模型开始。在这个简单的模型中,光被想象成从场景或遥远的物体进入,但只有一条光线从任何特定的点进入。在物理针孔相机中,这一点然后被“投影”到成像表面。因此,图像平面上的图像(也称为投影平面)总是在焦点上,图像相对于远距离物体的大小由相机的一个参数:焦距决定。对于我们理想的针孔相机来说,针孔孔径到屏幕的距离就是焦距。如图11-1所示,fis是摄像机的焦距,z是相机到物体的距离,Xis是物体的长度,xis是物体在成像平面上的图像。在图中,我们可以通过类似的三角形看到-x/f= X/Z,

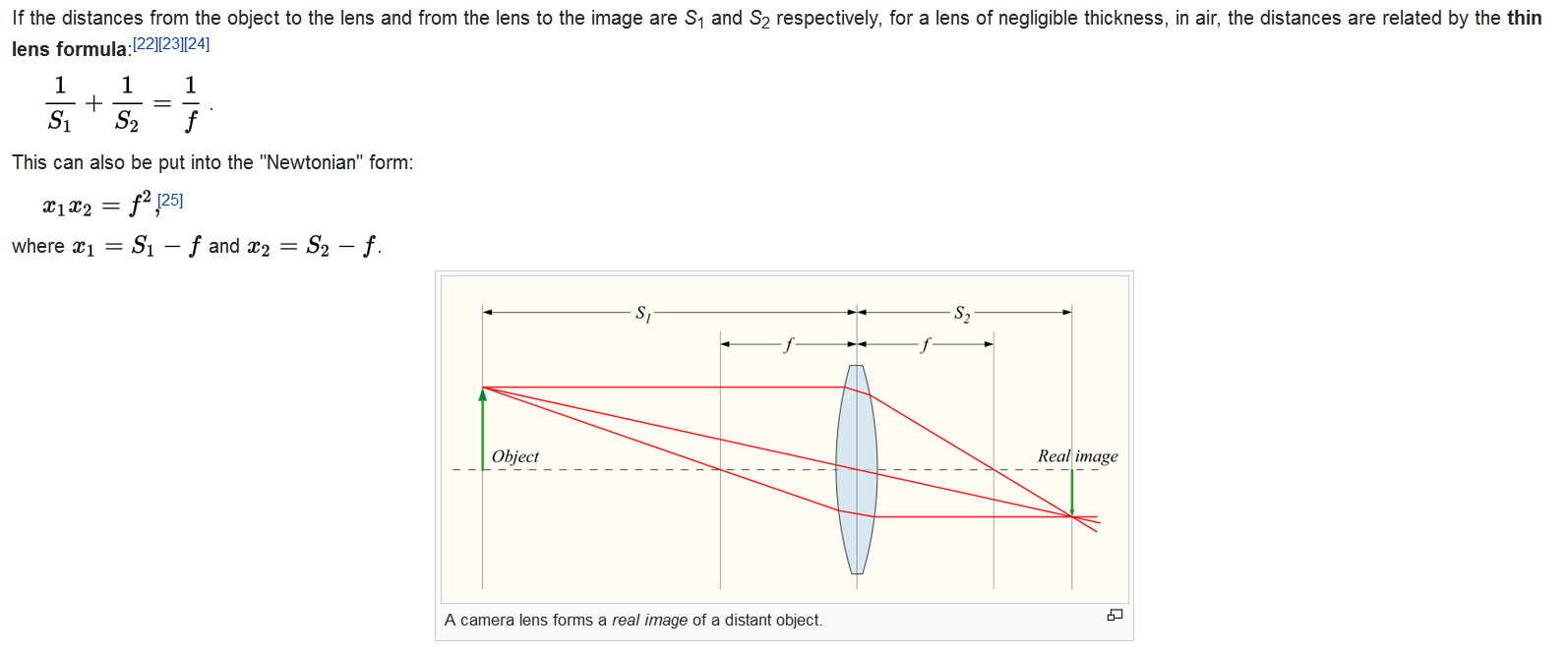

从这个链接(optics)

有薄透镜方程。只有无限远的物体才能在焦像中成像。哪一个是对的?

EN

回答 1

Stack Overflow用户

发布于 2016-12-15 09:30:26

两者都是正确的,但它们陈述的是不同的主题。上面提到的维基百科的页面并没有提到针孔相机模型。在针孔相机中,你可以将图像平面放置在你想要的任何距离(仅限于图像平面的大小),而且图像无论如何都会在上面形成。然而,在你从维基百科带来的第二个模型中,图像平面必须在与公式匹配的地方,因为镜头的存在,这就是为什么当你从摄像机的焦距中取下一张照片时,你会产生模糊的图像。

换句话说,对于一个特定的镜头,有一个预定义的焦距,所以你必须把你的图像平面设置在给你清晰的图像上(当然,在数码相机中,这个距离是恒定的,但是有多个镜头,相机通过移动镜头来改变焦距)。在针孔模型中,没有透镜,所以没有预定义的焦距,只要你把捕捉器平面放置在哪里,图像就会被正确地捕捉到。(有很多事情我们必须考虑,但我想出了一个最简单的草图。)

票数 1
