社区首页 >问答首页 >用`Plots.jl`绘制三维空间中的二维曲面函数

问用`Plots.jl`绘制三维空间中的二维曲面函数
EN

Stack Overflow用户

提问于 2016-11-17 08:52:08

回答 1查看 3K关注 0票数 4

在使用Plots.jl绘图时，我遇到了以下问题。我喜欢绘制罗森布罗克函数

rosenbrock(x) = (1.0 - x[1])^2 + 100.0 * (x[2] - x[1]^2)^2

作为表面，它需要一个2d Tuple{Float64,Float64}作为输入。

我能想到的是：

using Plots
gr()

rosenbrock(x) = (1.0 - x[1])^2 + 100.0 * (x[2] - x[1]^2)^2

ts = linspace(-1.0, 1.0, 100)
x = ts
y = map(rosenbrock, [(x, z) for (x,z) in zip(ts,ts)])
z = map(rosenbrock, [(x, y) for (x,y) in zip(ts,ts)])
# plot(x, x, z)
plot(x, y, z, st = [:surface, :contourf])

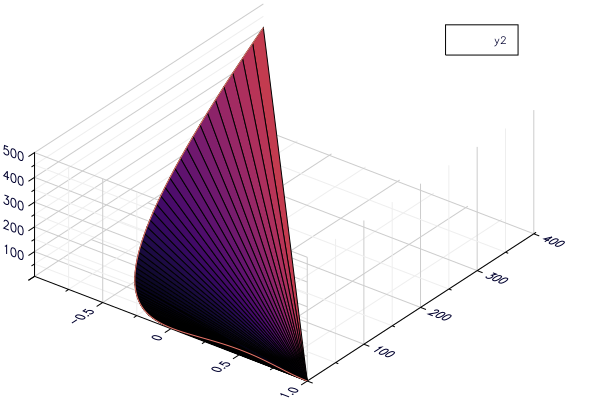

这就产生了这个情节：

我想我搞砸了一些尺寸，但我不知道我错了什么。

我需要嵌套y和x映射的计算才能得到结果吗？

plots.jl

optimization

plot

julia

surface

回答 1

Stack Overflow用户

回答已采纳

发布于 2016-11-17 09:53:29

在对我发现的Rosenbrock函数进行快速调查之后，如果我错了，请纠正我，但是您需要指定您不应该在z中嵌套的-vector，或者其他类似的东西，其他人尝试了与显示的这里相同的东西，但是使用了一些情节。

解决方案如下所示，由Patrick 完成

using Plots

function rosenbrock(x::Vector)
  return (1.0 - x[1])^2 + 100.0 * (x[2] - x[1]^2)^2
end

default(size=(600,600), fc=:heat)
x, y = -1.5:0.1:1.5, -1.5:0.1:1.5
z = Surface((x,y)->rosenbrock([x,y]), x, y)
surface(x,y,z, linealpha = 0.3)

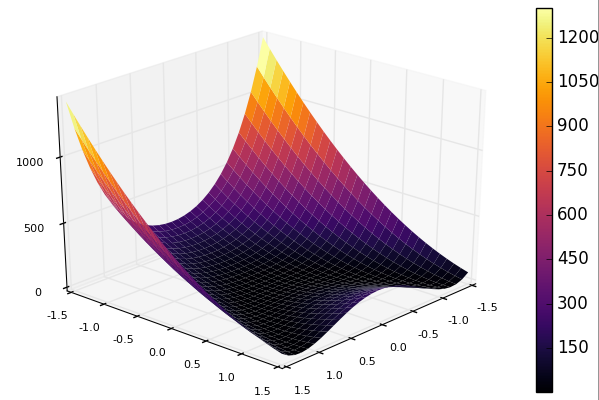

这会导致

边注

我很高兴我搜索了这个，因为我一直在为朱莉娅寻找一个3D绘图仪，而不是PyPlot (因为为我的程序的用户设置可能有点麻烦)，这个看起来甚至更好，图像可以旋转。

票数 7
