问如何在ConstraintLayout中均匀放置固定边距和动态宽度的视图？
EN

Stack Overflow用户

提问于 2016-11-17 22:11:41

回答 1查看 6.9K关注 0票数 3

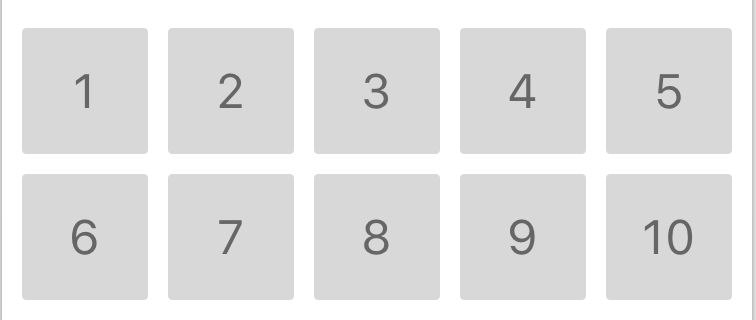

我想把ConstraintLayout设置成这样：

我需要有固定的左右约束，尺寸尺寸比为1:1和宽度将是灵活的，它将调整到实际的屏幕宽度。我设定如下：

左右约束为8dp。
这些视图的大小设置为“任意大小”。
layout_constraintDimensionRatio = "1:1“

我所拥有的是，所有视图都被设置为点，除了设置了左和右约束的视图(其他视图只设置了左约束)。这一条适用了1:1比例的规则。

我该怎么做才能修复这个布局？

这是我通过添加链尝试的xml：

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/activity_main"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="rs.agilesolutions.constraintlayouttest.MainActivity">

    <TextView
        android:id="@+id/textView"
        android:text="1"
        android:layout_width="0dp"
        android:layout_height="0dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintLeft_toLeftOf="parent"
        android:layout_marginStart="8dp"
        android:layout_marginLeft="8dp"
        app:layout_constraintTop_toTopOf="parent"
        android:layout_marginTop="16dp"
        style="@style/TextViewCustom"
        app:layout_constraintRight_toLeftOf="@+id/textView2"
        android:layout_marginEnd="8dp"
        android:layout_marginRight="8dp"
        app:layout_constraintDimensionRatio="1:1" />

    <TextView
        android:id="@+id/textView2"
        android:text="2"
        android:layout_width="0dp"
        android:layout_height="0dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintBaseline_toBaselineOf="@+id/textView"
        style="@style/TextViewCustom"
        app:layout_constraintRight_toLeftOf="@+id/textView3"
        app:layout_constraintLeft_toRightOf="@+id/textView"
        android:layout_marginEnd="8dp"
        android:layout_marginRight="8dp"
        app:layout_constraintDimensionRatio="1:1" />

    <TextView
        android:id="@+id/textView3"
        android:text="3"
        android:layout_width="0dp"
        android:layout_height="0dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintBaseline_toBaselineOf="@+id/textView"
        style="@style/TextViewCustom"
        app:layout_constraintRight_toLeftOf="@+id/textView4"
        app:layout_constraintLeft_toRightOf="@+id/textView2"
        android:layout_marginEnd="8dp"
        android:layout_marginRight="8dp"
        app:layout_constraintDimensionRatio="1:1" />

    <TextView
        android:id="@+id/textView4"
        android:text="4"
        android:layout_width="0dp"
        android:layout_height="0dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintBaseline_toBaselineOf="@+id/textView"
        style="@style/TextViewCustom"
        app:layout_constraintRight_toLeftOf="@+id/textView5"
        app:layout_constraintLeft_toRightOf="@+id/textView3"
        android:layout_marginEnd="8dp"
        android:layout_marginRight="8dp"
        app:layout_constraintDimensionRatio="1:1" />

    <TextView
        android:id="@+id/textView5"
        android:text="5"
        android:layout_width="0dp"
        android:layout_height="0dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintBaseline_toBaselineOf="@+id/textView"
        android:layout_marginEnd="8dp"
        android:layout_marginRight="8dp"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintLeft_toRightOf="@+id/textView4"
        style="@style/TextViewCustom"
        app:layout_constraintDimensionRatio="1:1" />

</android.support.constraint.ConstraintLayout>

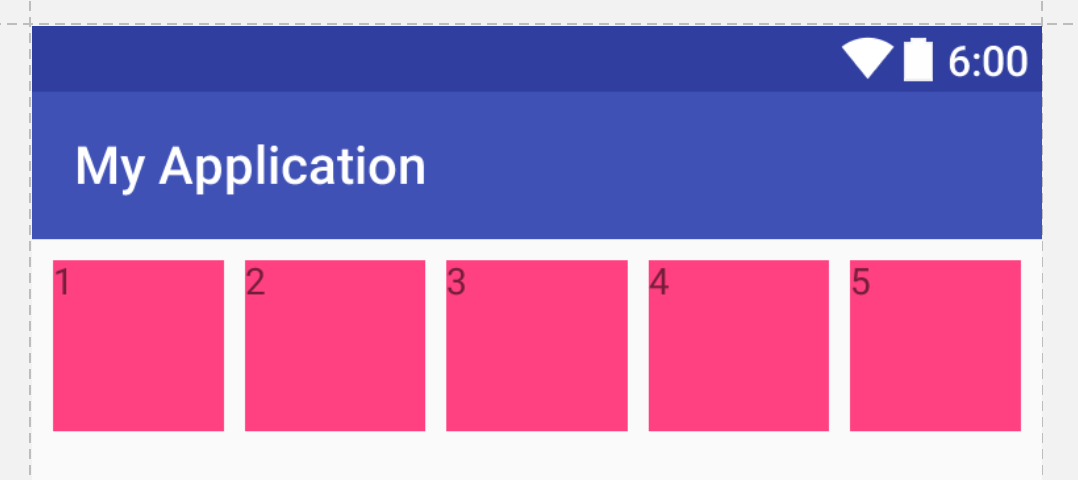

这就是结果：

很近，但还不够好。

android

android-constraintlayout

回答 1

Stack Overflow用户

回答已采纳

发布于 2016-11-18 02:32:30

您可以创建链子以确保相同的分发(例如每行一条链) --这样每个小部件都具有相同的维度。你所描述的其余部分应该是正确的。

编辑：以下是一些XML。诀窍是只在第一个元素上设置边距。

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/activity_main"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <TextView
        android:background="@color/colorAccent"
        android:id="@+id/textView"
        android:text="1"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:layout_marginLeft="8dp"
        android:layout_marginStart="8dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        android:layout_marginTop="8dp"
        app:layout_constraintRight_toLeftOf="@+id/textView2"
        app:layout_constraintDimensionRatio="1:1" />

    <TextView
        android:background="@color/colorAccent"
        android:id="@+id/textView2"
        android:text="2"
        android:layout_width="0dp"
        android:layout_height="0dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toTopOf="@+id/textView"
        app:layout_constraintRight_toLeftOf="@+id/textView3"
        app:layout_constraintLeft_toRightOf="@+id/textView"
        app:layout_constraintDimensionRatio="1:1" />

    <TextView
        android:background="@color/colorAccent"
        android:id="@+id/textView3"
        android:text="3"
        android:layout_width="0dp"
        android:layout_height="0dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toTopOf="@+id/textView"
        app:layout_constraintRight_toLeftOf="@+id/textView4"
        app:layout_constraintLeft_toRightOf="@+id/textView2"
        app:layout_constraintDimensionRatio="1:1" />

    <TextView
        android:background="@color/colorAccent"
        android:id="@+id/textView4"
        android:text="4"
        android:layout_width="0dp"
        android:layout_height="0dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toTopOf="@+id/textView"
        app:layout_constraintRight_toLeftOf="@+id/textView5"
        app:layout_constraintLeft_toRightOf="@+id/textView3"
        app:layout_constraintDimensionRatio="1:1" />

    <TextView
        android:background="@color/colorAccent"
        android:id="@+id/textView5"
        android:text="5"
        android:layout_width="0dp"
        android:layout_height="0dp"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintTop_toTopOf="@+id/textView"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintLeft_toRightOf="@+id/textView4"
        app:layout_constraintDimensionRatio="1:1" />

</android.support.constraint.ConstraintLayout>

票数 9
