绘制以方括号结尾的线条。
绘制以方括号结尾的线条。
提问于 2017-02-19 11:21:36
我的目标：绘制一条带有方括号(---])结束的水平线。
我通常用
line([0,1],[2,2],'linestyle',':')我可以在后面加上通常的标记
plot([0,1],[2,2],'o')但不是方括号。
有什么建议吗？
回答 2
Stack Overflow用户
回答已采纳
发布于 2017-02-19 13:54:07
这是一次很糟糕的黑客攻击，它实现了你想要的目标：
XVALS = [0,1; 0,2; 0,3].';
YVALS = [3 3; 2,2; 1,1].';
INVIZ_OFFSET = 0.04;
figure();
% Step 1: Plot squares:
plot(XVALS(2,:), YVALS(2,:),'bs');
% Step 2: Plot invisible squares:
hold on;
plot(XVALS(2,:)-INVIZ_OFFSET, YVALS(2,:),'ws','MarkerFaceColor','w');
% Step 3: Plot lines
plot(XVALS, YVALS,':b');
% Play with limits:

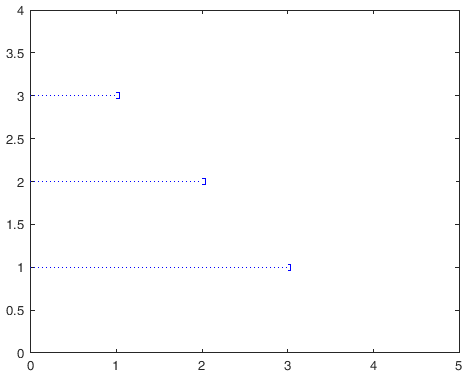

axis image; xlim([0,5]); ylim([0,4]);结果：
其思想是，一个“括号”标记可以获得一个模糊的方形标记。显然这不适合所有的情节，但我认为你可以在这里工作.
Stack Overflow用户
发布于 2017-02-19 12:53:33
我认为您最简单的选择是text命令：
l = line([0,1],[2,2],'linestyle',':');
text(l.XData(end),l.YData(end),']','VerticalAlignment','middle',...
'FontSize',12,'FontWeight','bold','Color',l.Color)您可以进一步添加一个旋转：
x = 0:0.1:0.5*pi;
p = plot(x,cos(x)+1.5,'--r');
text(p.XData(end),p.YData(end),']','VerticalAlignment','middle',...
'Rotation',atand(diff(p.YData(end-1:end))/diff(p.XData(end-1:end))),...

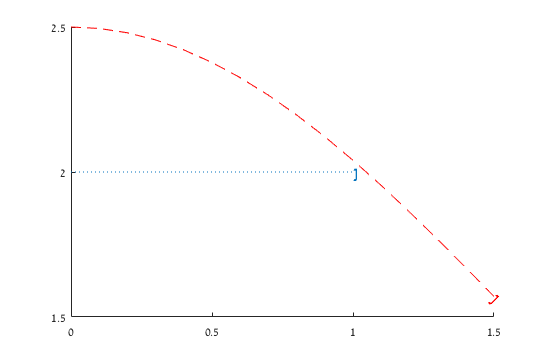

'FontSize',12,'FontWeight','bold','Color',p.Color)轮换并不完美，但这是一个好的开始。结果如下：
编辑：
对于2014年前版本的Matlab，您需要使用get函数：
l = line([0,1],[2,2],'linestyle',':');
x = get(l,'XData');
y = get(l,'YData');
text(x(end),y(end),']','VerticalAlignment','middle',...
'FontSize',12,'FontWeight','bold','Color',l.Color)页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持
