问Matplotlib:雷达图-轴标签
EN

Stack Overflow用户

提问于 2017-03-19 11:32:04

回答 1查看 5.1K关注 0票数 1

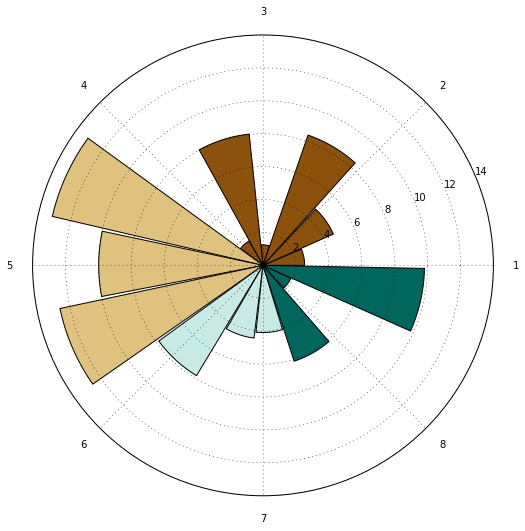

我正在绘制X轴上有15个标签的雷达图表。数据绘制正确，但我无法正确定义轴标签。我得到的情节如下：

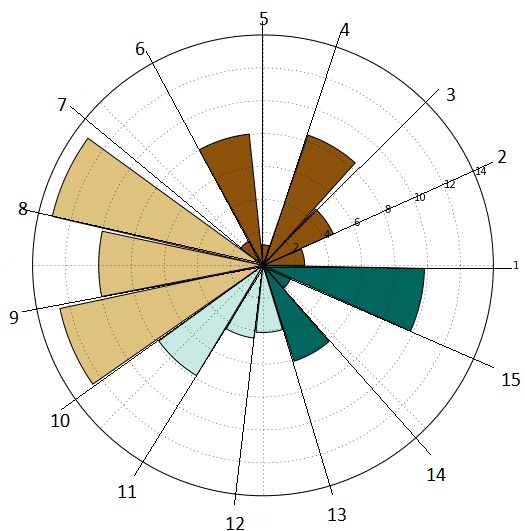

正如您所看到的，生成的轴滴答数少于生成的条数。如何生成相同数量的滴答(和相应的滴答标签)，以清楚地区分每个条形？我想要的是类似于下面所示的图像：

我目前使用的代码如下：

fig = figure(figsize=(8,8))
ax = fig.add_axes([0.1, 0.1, 0.8, 0.8], polar=True)
 sample = np.random.uniform(low=0.5, high=13.3, size=(15,))
 N = len(sample)
items=['1','2','3','4','5','6','7','8','9','10','11','12','13','14','15']
theta = np.arange(0, 2*np.pi, 2*np.pi/N)
bars = ax.bar(theta, sample, width=0.4)
ax.set_xticklabels(items)
 ax.yaxis.grid(True)
 show()

我遗漏了什么？提前感谢！

radar-chart

spider-chart

python

matplotlib

plot

回答 1

Stack Overflow用户

回答已采纳

发布于 2017-03-19 14:38:12

使用ax.set_xticklabels设置标签的文本。

你真正想要的是设置标签的位置。在本例中，位置只是theta数组的项。

ax.set_xticks(theta)

一旦这些刻度被设定，人们当然可以改变标签，在这里，标签只是从1开始的第一个N数，

ax.set_xticklabels(range(1, len(theta)+1))

一个完整的例子：

import matplotlib.pyplot as plt
import numpy as np

fig = plt.figure(figsize=(8,8))
ax = fig.add_subplot(111,polar=True)

sample = np.random.uniform(low=0.5, high=13.3, size=(15,))
N = len(sample)

theta = np.arange(0, 2*np.pi, 2*np.pi/N)
bars = ax.bar(theta, sample, width=0.4)

ax.set_xticks(theta)
ax.set_xticklabels(range(1, len(theta)+1))
ax.yaxis.grid(True)
plt.show()

请注意，在2.x之前的matplotlib版本中，需要对条形图进行居中以获得上述结果

bars = ax.bar(theta, sample, width=0.4, align="center")

票数 1
