问用I2C接口MC4651-502 E型数字电位器

EN

我使用两个MCP4651双数字电位器，我想控制从Arduino Uno通过I2C。下面是MCP4651的数据表，所以您不必查找它：http://www.farnell.com/datasheets/1789212.pdf

我也会附上PCB原理图，但我没有足够的声誉。

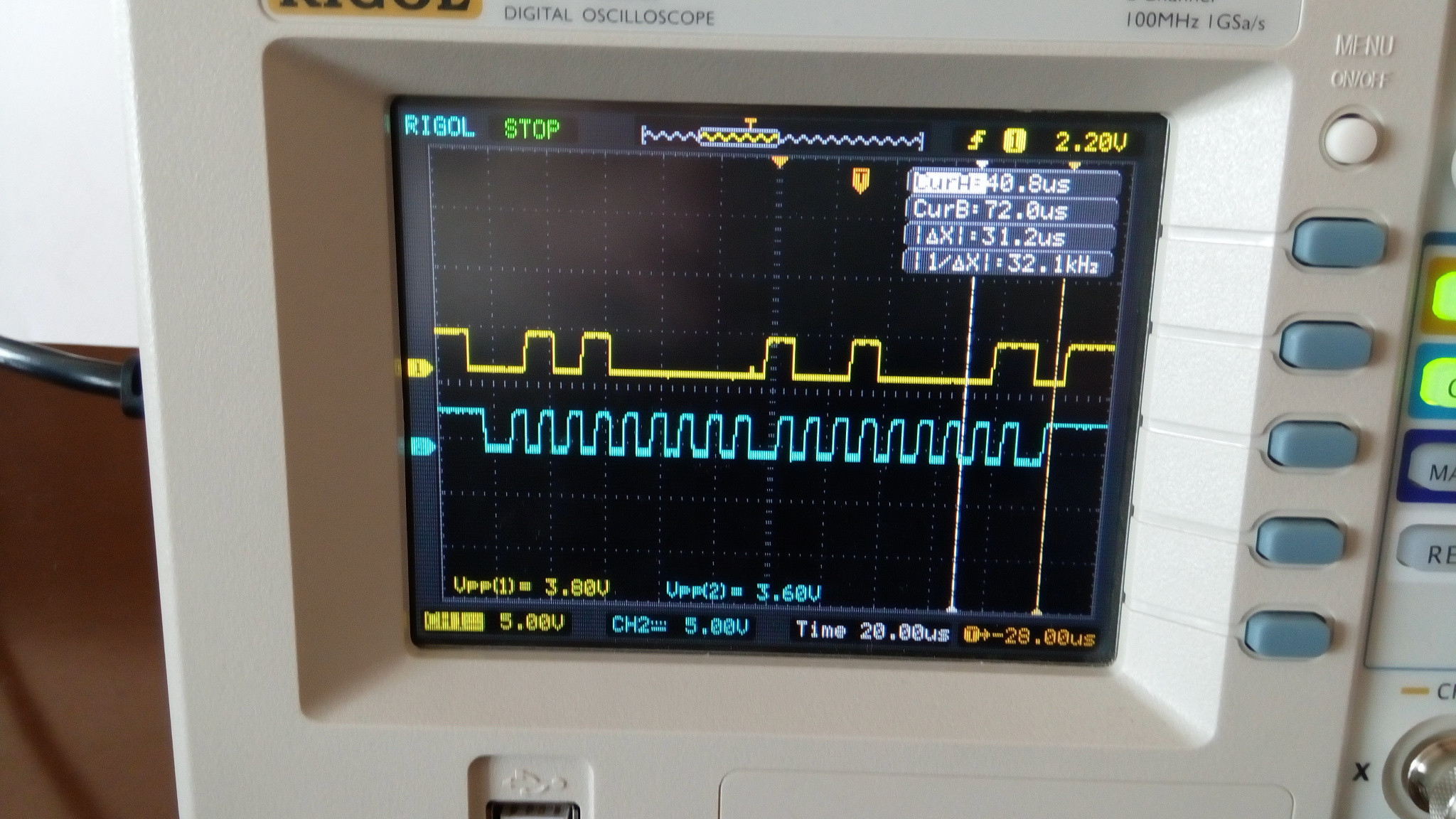

我正试图将我的值写入雨刷1寄存器，如数据表第49页所示。但我的每一个命令，我都没有得到承认。我还附上了示波器的截图。

​

​

这是我的密码：

#include <Wire.h>

void setup()
{
  Wire.begin();
}

void loop()
{
  Wire.beginTransmission(40);
  Wire.write(0b10010000);
  Wire.write(0b10000000);
  Wire.endTransmission(40);
  delayMicroseconds(500);
}

I2C协议显然有效，否则我将无法获得公认的地址，我尝试了两个电位器，两个雨刷，写入，增量和递减。一次也没有成功。如果有人知道我做错了什么，我将不胜感激。
