Xcode 9安全区
在探索Xcode9 Beta时，在界面构建器视图层次结构查看器上找到了安全区。对Apples文档中的安全区感到好奇并试图了解，在要点中医生说“与自动布局直接交互的视图区域”，但它不满足我，我想知道这个新事物的实际应用。
有谁有线索吗？
结论段来自Apple的安全区.
UILayoutGuide类设计用于执行以前由虚拟视图执行的所有任务，但要以更安全、更有效的方式执行。布局指南不定义新视图。它们不参与视图层次结构。相反，他们只是在自己视图的坐标系统中定义了一个矩形区域，可以与自动布局交互。
回答 5
Stack Overflow用户
发布于 2017-07-26 18:04:40

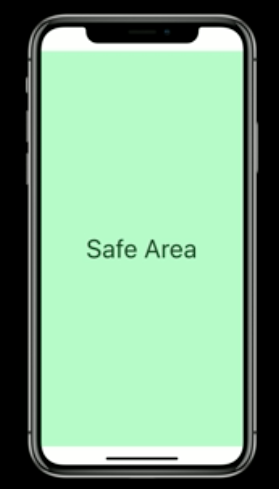

(安全区布局指南). 安全区是布局指南 表示视图中不被条形条和其他内容遮掩的部分的布局指南。在iOS 11+中，苹果不推荐顶部和底部的布局指南，取而代之的是单一的安全区布局指南。
当视图在屏幕上可见时，本指南反映视图中未被其他内容覆盖的部分。视图的安全区域反映了导航条、选项卡条、工具栏和其他祖先所覆盖的区域，这些祖先掩盖了视图控制器的视图。(在tvOS中，安全区包含由UIScreen的overscanCompensationInsets属性定义的屏幕的边框。)它还涵盖视图控制器的additionalSafeAreaInsets属性定义的任何附加空间。如果视图当前未安装在视图层次结构中，或尚未在屏幕上显示，则布局指南始终与视图的边缘匹配。
对于视图控制器的根视图，此属性中的安全区域表示视图控制器内容的全部模糊部分，以及您指定的任何附加嵌入。对于视图层次结构中的其他视图，安全区域只反映视图中模糊的部分。例如，如果一个视图完全位于其视图控制器根视图的安全区域内，则此属性中的边缘嵌入为0。
据苹果公司称，Xcode 9-发行说明 接口生成器使用UIView.safeAreaLayoutGuide作为UIViewController中不推荐的顶部和底部布局指南的替代品。若要使用新的安全区，请在“文件”检查器中为视图控制器选择“安全区布局指南”，然后在内容和新的安全区域锚点之间添加约束。这可以防止您的内容被顶部和底部栏以及tvOS上的过度扫描区域所遮蔽。当部署到早期版本的iOS时，安全区域的约束被转换为顶部和底部。

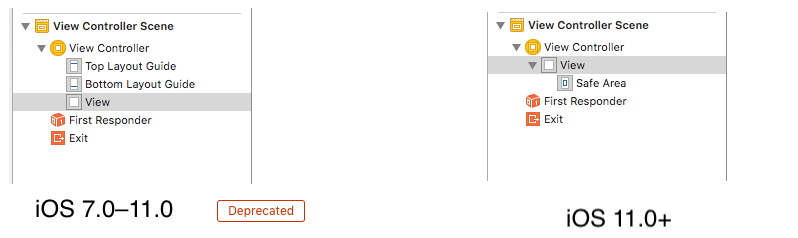

这里是一个简单的参考，作为比较(使类似的视觉效果)的现有(顶部和底部)布局指南和安全区布局指南。

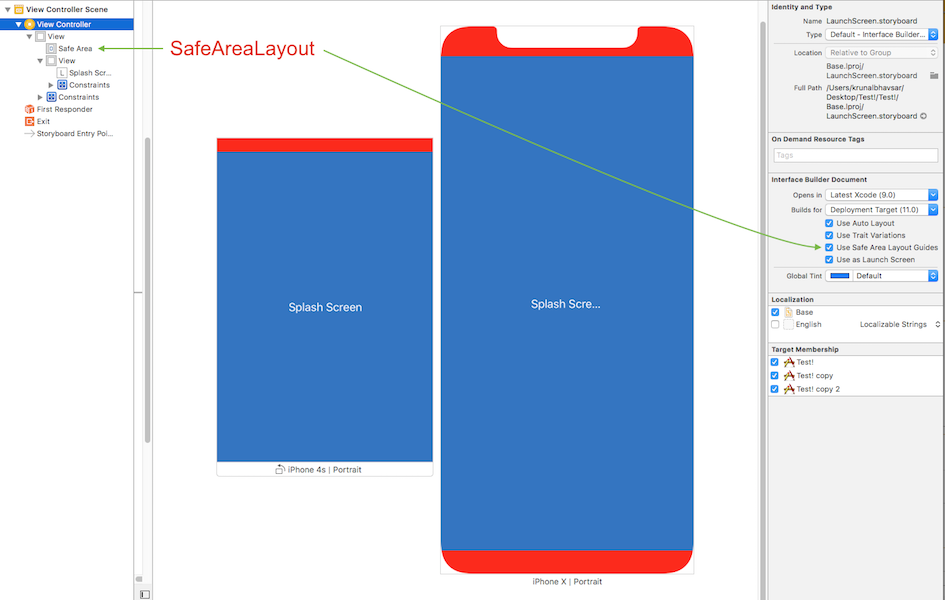

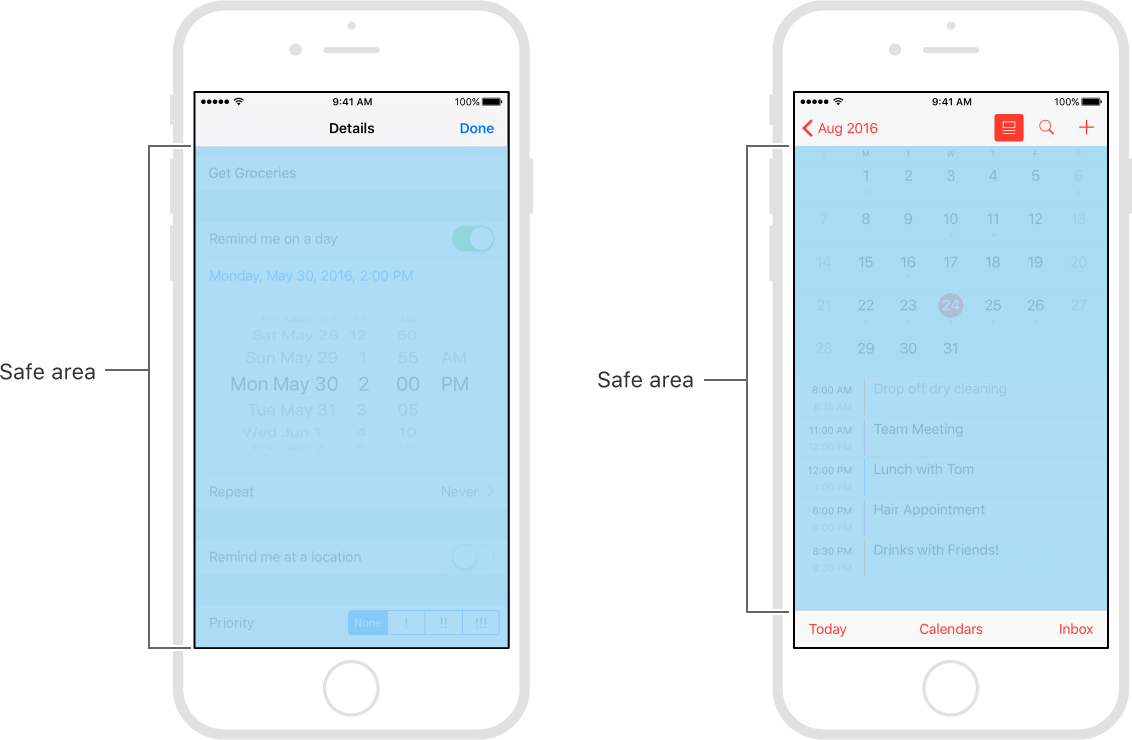

安全区布局：

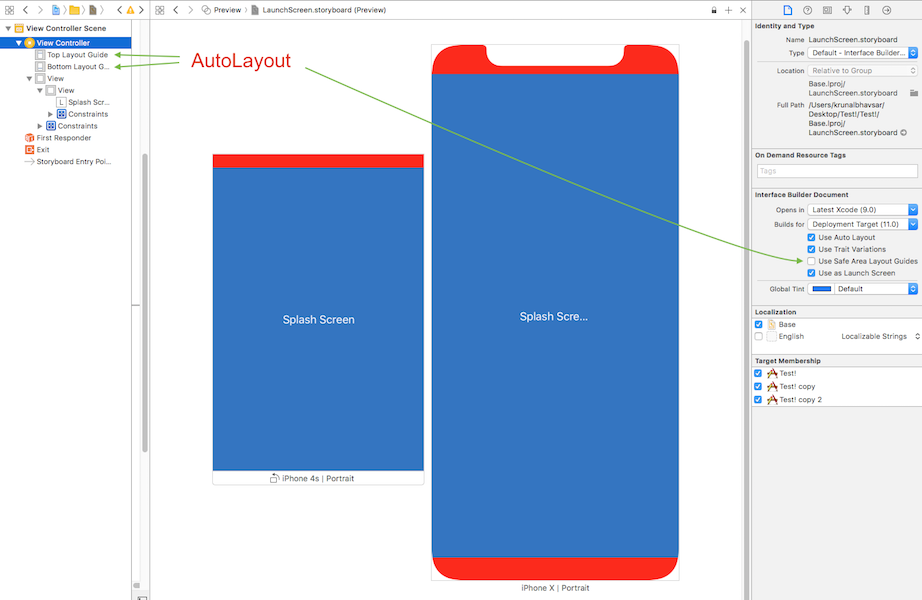

AutoLayout
如何处理安全区域布局？
按照以下步骤找到解决方案：

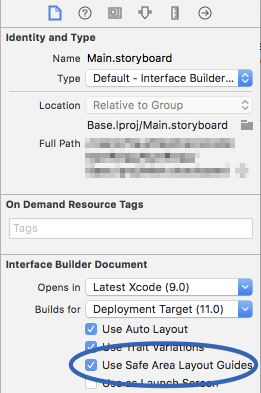

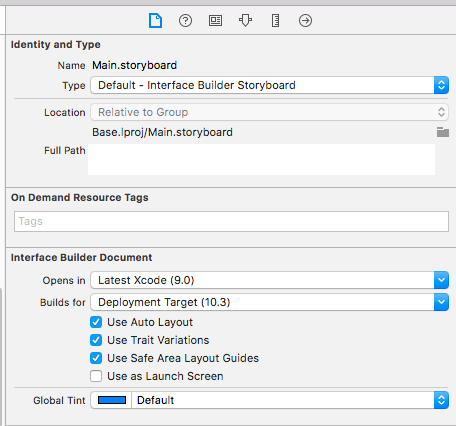

- 如果未启用，则启用“安全区布局”。
- 如果它们显示与超级视图的连接，并使用安全的布局锚重新附加所有约束，则删除“所有约束”。或者双击约束并编辑超级视图到SafeArea锚点的连接

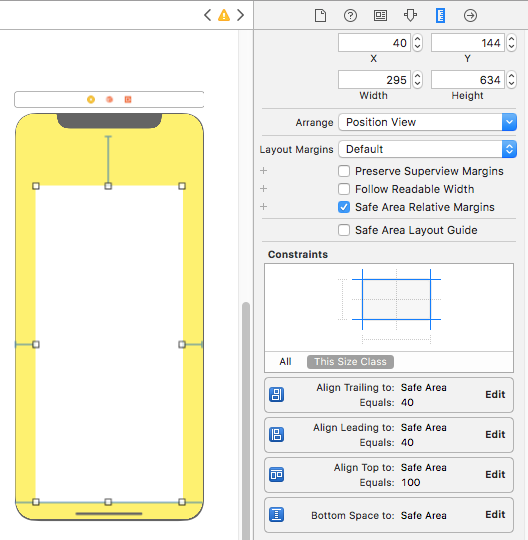

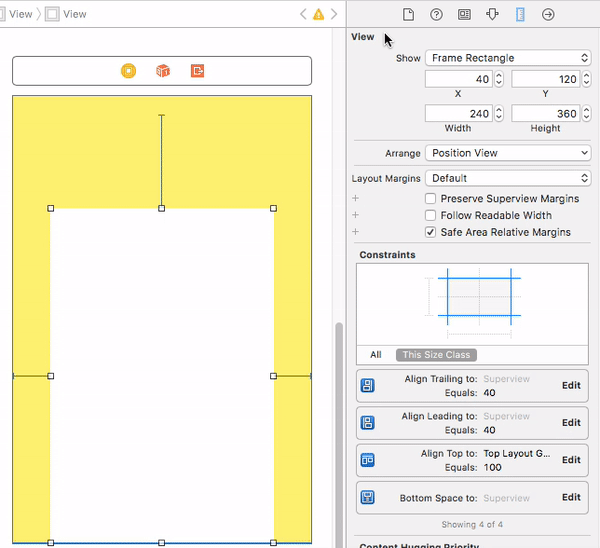

下面是示例快照，如何启用安全区布局和编辑约束。
以下是上述更改的结果

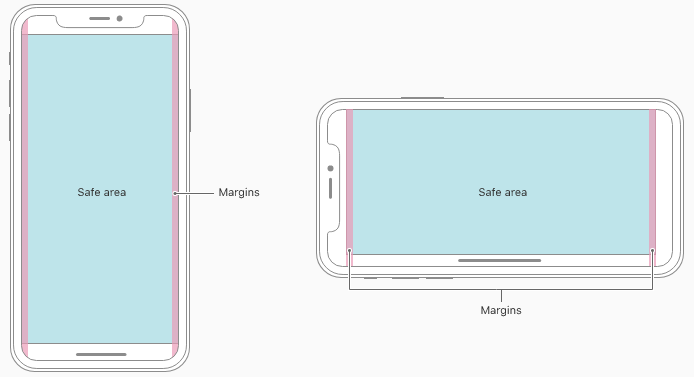

基于 SafeArea的版图设计

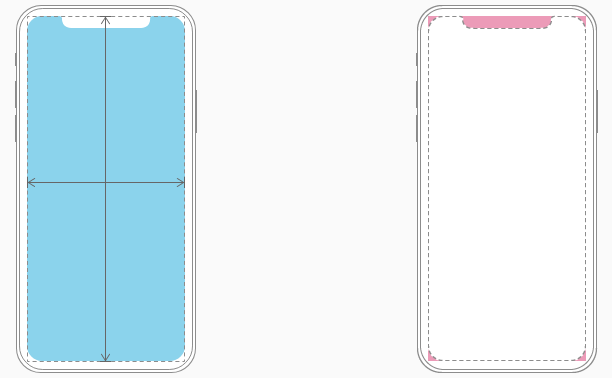

在为iPhone X设计时，您必须确保布局填充屏幕，并且不会被设备的圆角、传感器外壳或访问主屏幕的指示器所遮挡。

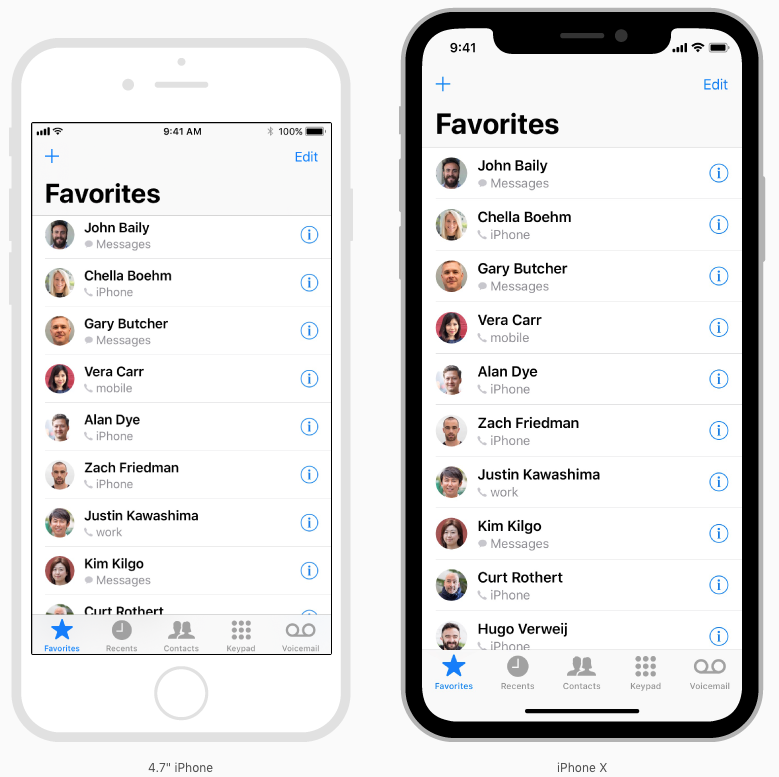

大多数使用标准的、系统提供的UI元素(如导航条、表和集合)的应用程序都会自动适应设备的新形式因素。背景材料延伸到显示的边缘，UI元素被适当地嵌入和定位。
对于具有自定义布局的应用程序，支持iPhone X也应该相对容易，特别是如果您的应用程序使用自动布局，并遵循安全区域和边缘布局指南。
这里是示例代码(参考来源：安全区布局指南)：：)
如果在代码中创建约束，请使用UIView的UIView属性获取相关的布局锚点。让我们在代码中重新创建上面的Interface示例，看看它的外观：
假设我们在视图控制器中将绿色视图作为属性：
private let greenView = UIView()我们可能有一个函数来设置从viewDidLoad调用的视图和约束：
private func setupView() {
greenView.translatesAutoresizingMaskIntoConstraints = false
greenView.backgroundColor = .green
view.addSubview(greenView)
}一如既往地使用根视图的layoutMarginsGuide创建前导和尾随边距约束：
let margins = view.layoutMarginsGuide
NSLayoutConstraint.activate([
greenView.leadingAnchor.constraint(equalTo: margins.leadingAnchor),
greenView.trailingAnchor.constraint(equalTo: margins.trailingAnchor)
])现在，除非您只针对iOS 11，否则需要将安全区布局指南约束包装为可用#，并返回到早期iOS版本的顶部和底部布局指南：
if #available(iOS 11, *) {
let guide = view.safeAreaLayoutGuide
NSLayoutConstraint.activate([
greenView.topAnchor.constraintEqualToSystemSpacingBelow(guide.topAnchor, multiplier: 1.0),
guide.bottomAnchor.constraintEqualToSystemSpacingBelow(greenView.bottomAnchor, multiplier: 1.0)
])
} else {
let standardSpacing: CGFloat = 8.0
NSLayoutConstraint.activate([
greenView.topAnchor.constraint(equalTo: topLayoutGuide.bottomAnchor, constant: standardSpacing),
bottomLayoutGuide.topAnchor.constraint(equalTo: greenView.bottomAnchor, constant: standardSpacing)
])

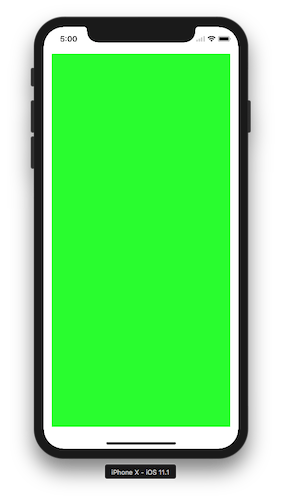

}结果：
在UIView扩展之后，您可以轻松地编程使用SafeAreaLayout。
extension UIView {
// Top Anchor
var safeAreaTopAnchor: NSLayoutYAxisAnchor {
if #available(iOS 11.0, *) {
return self.safeAreaLayoutGuide.topAnchor
} else {
return self.topAnchor
}
}
// Bottom Anchor
var safeAreaBottomAnchor: NSLayoutYAxisAnchor {
if #available(iOS 11.0, *) {
return self.safeAreaLayoutGuide.bottomAnchor
} else {
return self.bottomAnchor
}
}
// Left Anchor
var safeAreaLeftAnchor: NSLayoutXAxisAnchor {
if #available(iOS 11.0, *) {
return self.safeAreaLayoutGuide.leftAnchor
} else {
return self.leftAnchor
}
}
// Right Anchor
var safeAreaRightAnchor: NSLayoutXAxisAnchor {
if #available(iOS 11.0, *) {
return self.safeAreaLayoutGuide.rightAnchor
} else {
return self.rightAnchor
}
}
}下面是Objective中的示例代码
以下是苹果开发人员关于安全区布局指南的官方文档
需要安全区域来处理iPhone的用户界面设计。以下是如何使用安全区域布局设计iPhone的用户界面的基本指导方针
Stack Overflow用户
发布于 2017-09-15 05:58:24
--我想提到的是，当我试图调整一个基于SpriteKit的应用程序以避免新的iPhone X的圆角和“凹槽”时，我首先想到的是一些东西，正如最新的人机界面指南所建议的:在将视图添加到层次结构(例如，-viewDidAppear:)之后，需要查询新的属性safeAreaLayoutGuide of UIView，以报告一个有意义的布局框架(否则，它只返回全屏大小)。
从财产的文件：
表示视图中不被条形条和其他内容遮掩的部分的布局指南。当视图在屏幕上可见时，本指南反映视图中未被导航条、选项卡条、工具栏和其他祖先视图覆盖的部分。(在tvOS中，安全区反映未覆盖屏幕边框的区域。)如果视图目前没有安装在视图层次结构中，或者在屏幕上尚未可见，则布局指南边缘与视图的边缘相等。
(强调地雷)
如果您早在-viewDidLoad:上阅读它，指南的layoutFrame将是{{0, 0}, {375, 812}}而不是预期的{{0, 44}, {375, 734}}。
Stack Overflow用户
发布于 2017-10-10 11:28:08
- 在iOS 7.0-11.0<废弃的>中，
UIKit使用了topLayoutGuide & bottomLayoutGuide，即UIView属性 - iOS11+使用safeAreaLayoutGuide，它也是
UIView属性。 - 从文件检查器启用安全区域布局指南复选框。
- 安全区可以帮助您将视图放置在整个界面的可见部分中。
- 在tvOS中，安全区域还包括屏幕的过扫描接口，表示屏幕边框覆盖的区域。
- safeAreaLayoutGuide反映视图中未被导航条、选项卡条、工具栏和其他祖先视图覆盖的部分。
- 使用安全区域作为一个帮助布局您的内容，如
UIButton等。 - 在为iPhone X设计时，您必须确保布局填充屏幕，并且不会被设备的圆角、传感器外壳或访问主屏幕的指示器所遮挡。
- 确保背景延伸到显示的边缘，垂直滚动布局，如表和集合，一直延续到底部。
- iPhone X上的状态栏比其他iPhones高。如果您的应用程序采用固定的状态栏高度来定位状态栏以下的内容，则必须更新应用程序以根据用户的设备动态定位内容。请注意，iPhone X上的状态栏在语音记录和位置跟踪等后台任务是活动
print(UIApplication.shared.statusBarFrame.height)//44 for iPhone X, 20 for other iPhones时不会更改高度 - 家用指示器容器高度为34点。
- 启用安全区布局指南后，可以看到接口生成器中列出的安全区域约束属性。
您可以将约束与self.view.safeAreaLayoutGuide的各自设置为-
ObjC:
self.demoView.translatesAutoresizingMaskIntoConstraints = NO;
UILayoutGuide * guide = self.view.safeAreaLayoutGuide;
[self.demoView.leadingAnchor constraintEqualToAnchor:guide.leadingAnchor].active = YES;
[self.demoView.trailingAnchor constraintEqualToAnchor:guide.trailingAnchor].active = YES;
[self.demoView.topAnchor constraintEqualToAnchor:guide.topAnchor].active = YES;
[self.demoView.bottomAnchor constraintEqualToAnchor:guide.bottomAnchor].active = YES;Swift:
demoView.translatesAutoresizingMaskIntoConstraints = false
if #available(iOS 11.0, *) {
let guide = self.view.safeAreaLayoutGuide
demoView.trailingAnchor.constraint(equalTo: guide.trailingAnchor).isActive = true
demoView.leadingAnchor.constraint(equalTo: guide.leadingAnchor).isActive = true
demoView.bottomAnchor.constraint(equalTo: guide.bottomAnchor).isActive = true
demoView.topAnchor.constraint(equalTo: guide.topAnchor).isActive = true
} else {
NSLayoutConstraint(item: demoView, attribute: .leading, relatedBy: .equal, toItem: view, attribute: .leading, multiplier: 1.0, constant: 0).isActive = true
NSLayoutConstraint(item: demoView, attribute: .trailing, relatedBy: .equal, toItem: view, attribute: .trailing, multiplier: 1.0, constant: 0).isActive = true
NSLayoutConstraint(item: demoView, attribute: .bottom, relatedBy: .equal, toItem: view, attribute: .bottom, multiplier: 1.0, constant: 0).isActive = true
NSLayoutConstraint(item: demoView, attribute: .top, relatedBy: .equal, toItem: view, attribute: .top, multiplier: 1.0, constant: 0).isActive = true
}
