在Matlab中查找彩色图像的轮廓/边缘
我试图建立一个轮廓，在pcolor图中的‘像素’的边缘在Matlab中。这可能最好用图片来解释。这是我的数据图。黄色数据(data==1)和蓝色数据(data==0)之间有一个明显的边界：
请注意，这是一个pcolor图，所以每个‘正方形’本质上是一个像素。我想返回一个轮廓，它跟随黄色数据像素的脸，而不是--仅仅是黄色数据的边缘。

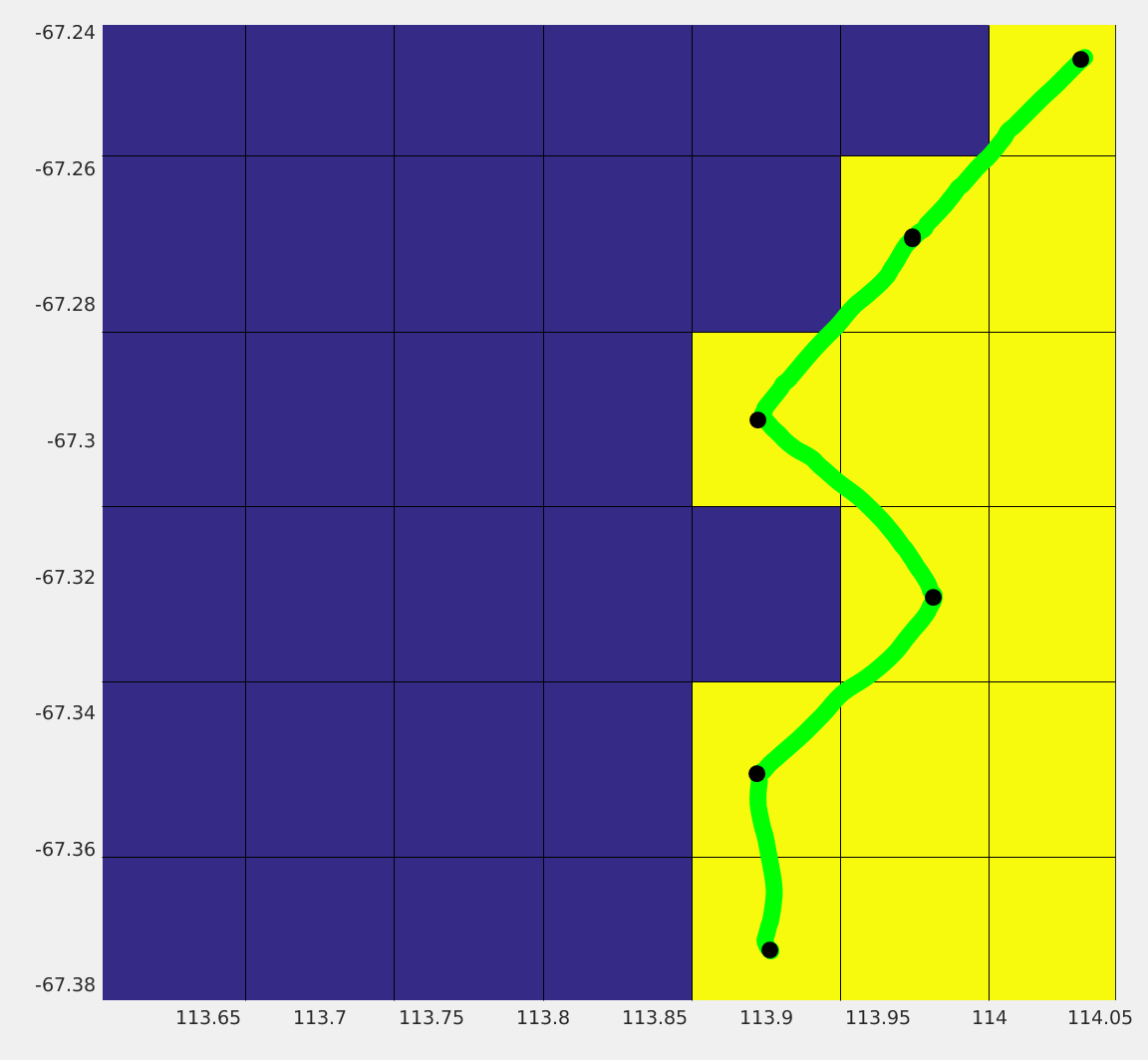

因此，输出轮廓(绿线)通过脸的中点(红点)的像素。
请注意，我不希望等高线跟随数据的中心点(黑点)，这样做会像绿线一样。使用contour可以很容易地实现这一点。
此外，如果有任何帮助，我有几个网格，这可能是有用的。我在像素的中间有点(很明显，这就是我在这里画的)，我在角上也有点，我在西面/东面和南北面有点。如果您熟悉Arakawa网格，这是一个Arakawa-C网格，所以我有rho-，u-，v-和psi点。
我尝试过插补，交织网格，还有其他一些东西，但是我没有任何运气。任何帮助都将是非常感谢的，并将阻止我发疯。
干杯，戴夫
编辑：

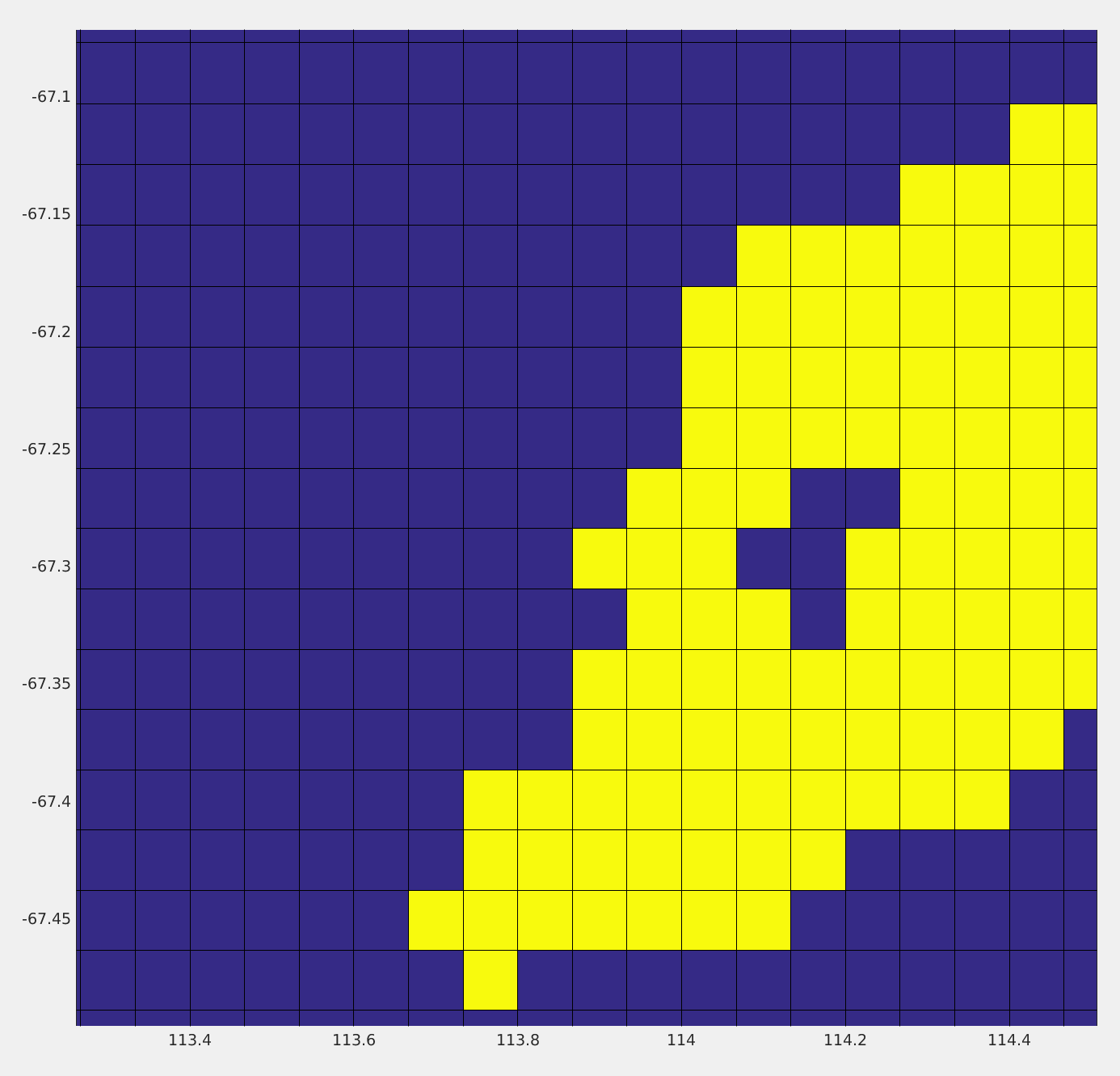

不好意思，我简化了图像，使我试图解释的更明显，但这里有一个更大(放大)的地区，我试图分开的图像：

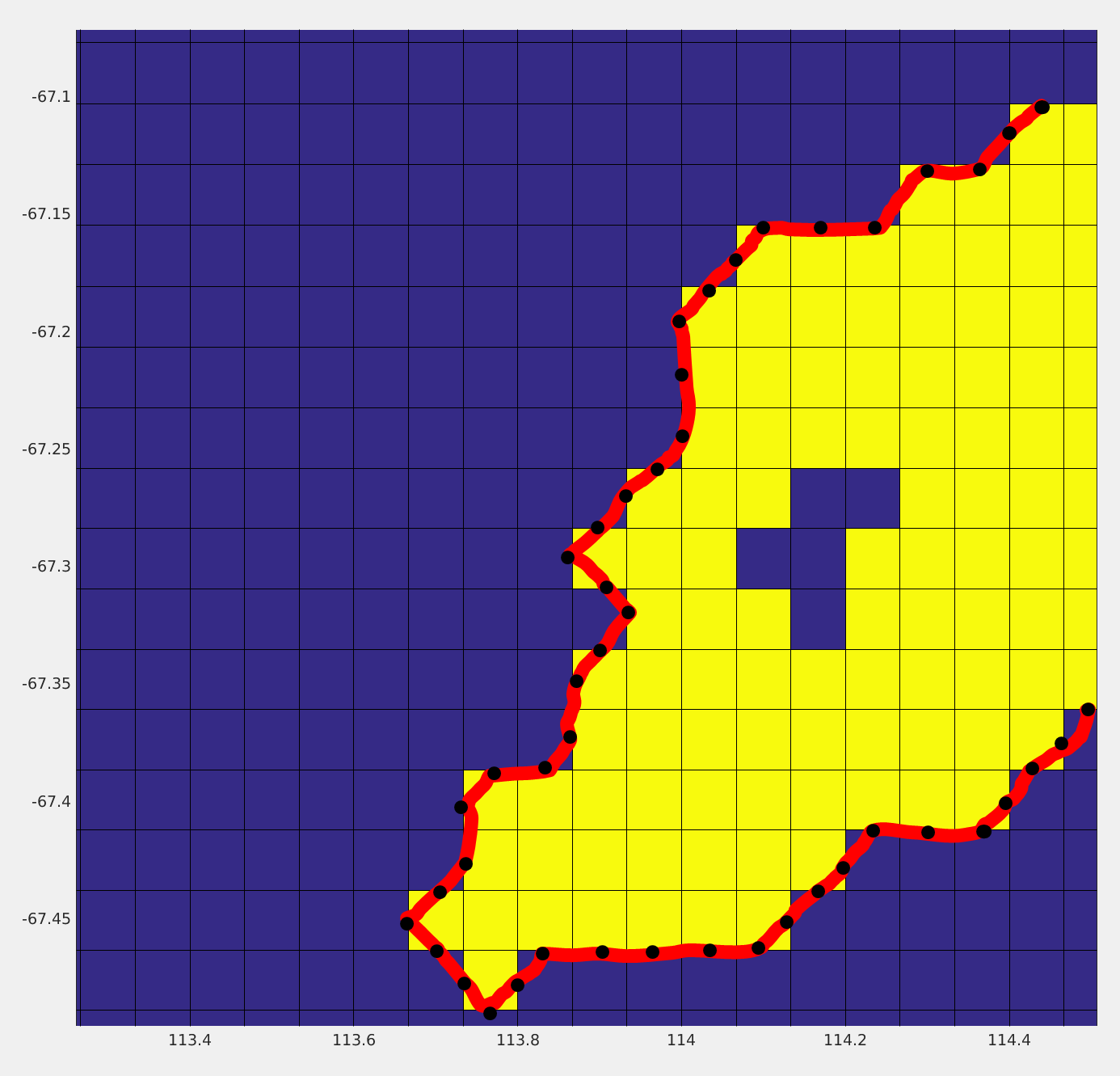

正如你所看到的，这是一个复杂的轮廓，向“西南”方向前进，然后绕回来“东北”。这是我想画的红线，穿过黑点：
Stack Overflow用户
发布于 2017-07-13 07:58:50
看看下面的代码：
% plotting some data:
data = [0 0 0 0 0 0 1 1
0 0 0 0 0 1 1 1
0 0 0 0 1 1 1 1
0 0 0 0 0 1 1 1
0 0 0 0 1 1 1 1
0 0 0 0 1 1 1 1
0 0 0 0 1 1 1 1];
p = pcolor(data);
axis ij
% compute the contour
x = size(data,2)-cumsum(data,2)+1;
x = x(:,end);
y = (1:size(data,1));
% compute the edges shift
Y = get(gca,'YTick');
y_shift = (Y(2)-Y(1))/2;
% plot it:
hold on
plot(x,y+y_shift,'g','LineWidth',3,'Marker','o',...

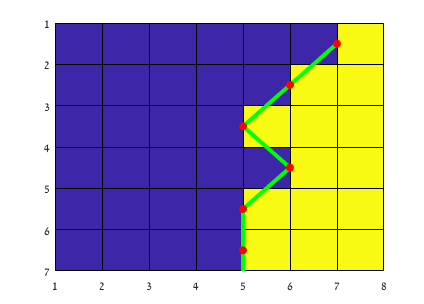

'MarkerFaceColor','r','MarkerEdgeColor','none')它产生了这样的结果：

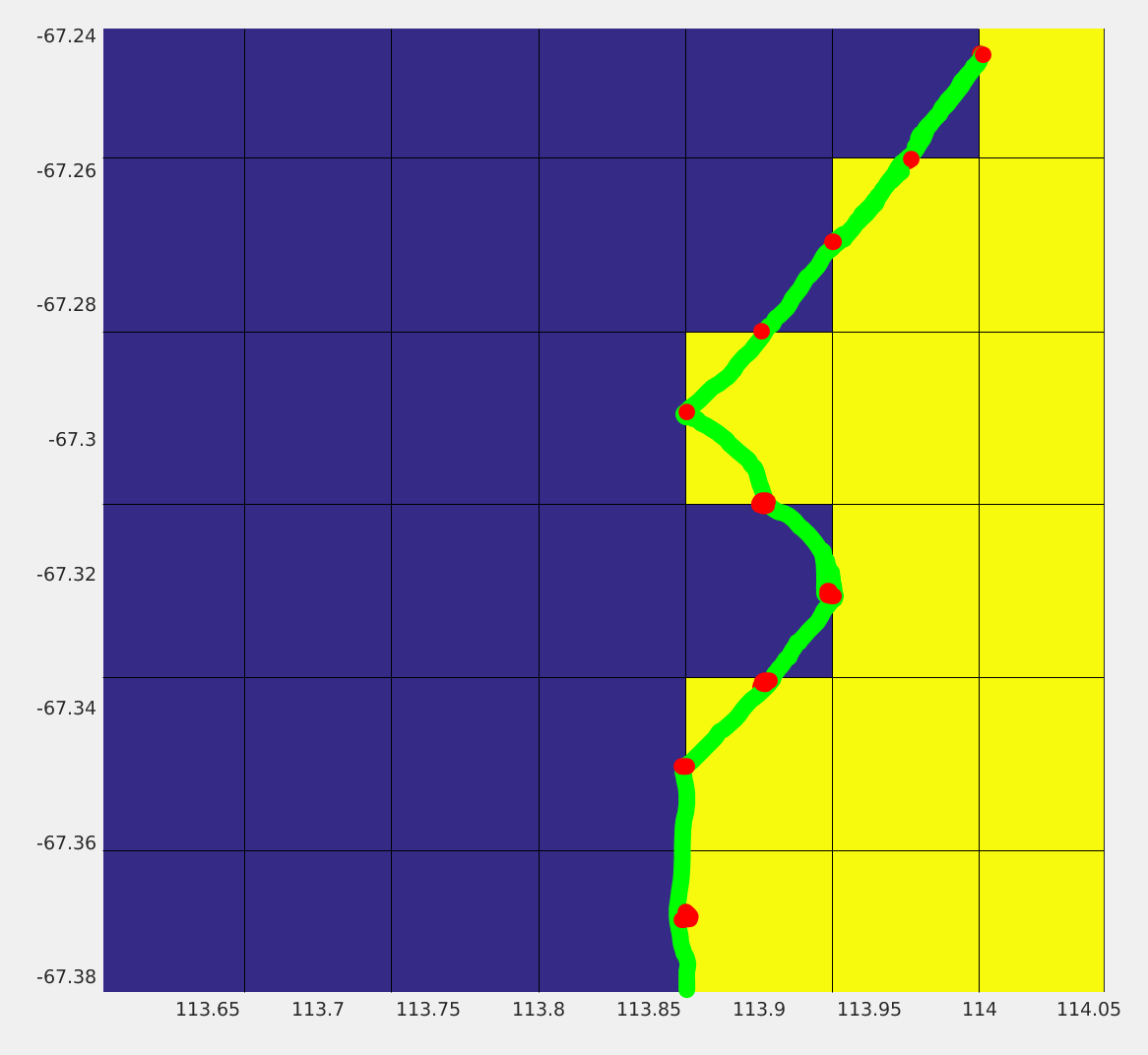

这就是你要找的吗？
上面最重要的一行是：
x = size(data,2)-cumsum(data,2)+1;
x = x(:,end);它为每一行查找0到1之间的移位位置(假设一行中只有一个)。
然后，在plot中，我将y移动到两个相邻y轴之间的距离的一半，因此它们将放置在边缘的中心。
编辑：
经过对这类数据的一些试验，我得到了这样的结果：
imagesc(data);
axis ij
b = bwboundaries(data.','noholes');
x = b{1}(:,1);
y = b{1}(:,2);
X = reshape(bsxfun(@plus,x,[0 -0.5 0.5]),[],1);
Y = reshape(bsxfun(@plus,y,[0 0.5 -0.5]),[],1);
k = boundary(X,Y,1);
hold on
plot(X(k),Y(k),'g','LineWidth',3,'Marker','o',...

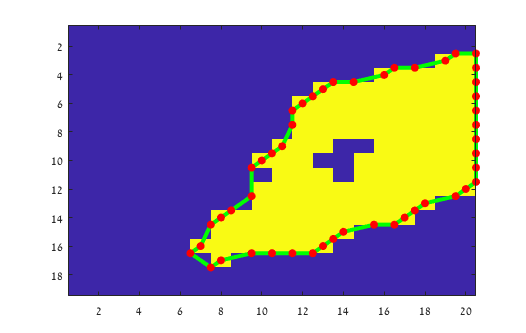

'MarkerFaceColor','r','MarkerEdgeColor','none')这并不完美，但通过一种更简单的方法可以让你更接近你想要的东西：
