8085单片机存储器读取周期的时序图
8085单片机存储器读取周期的时序图
提问于 2017-07-13 16:47:14

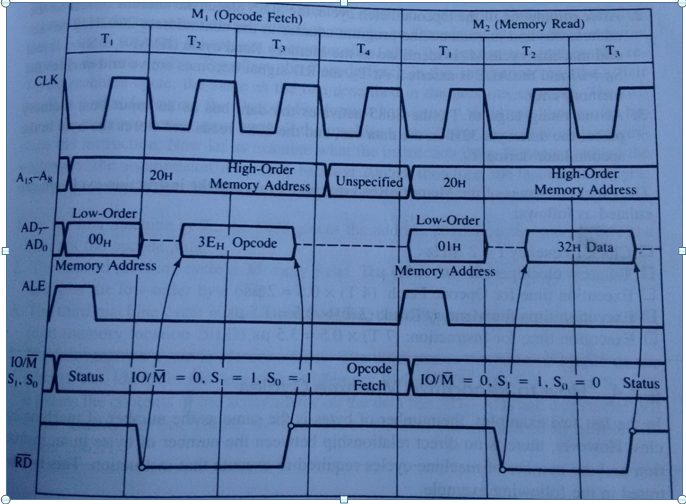

从内存读取机循环的主题出发，给出了一个MVI指令时序图的例子。

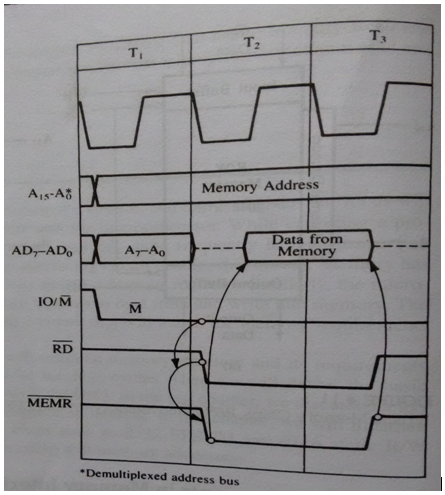

在另一个主题内存接口中，本书显示了内存读取周期的时序图。这里，8085提供了两个信号- IO/M(bar)和RD(bar)来指示它是一个存储器读取操作。IO/M(bar)和RD(bar)可组合生成MEMR(bar) (存储器读取)控制信号，该控制信号可用于通过连接到存储器信号RD(bar)来启用输出缓冲器。在T2期间，内存将地址寄存器中的数据字节放置在T2结束之前由微处理器读取。为什么在图中有从IO/M到RD和从RD到MEMR的箭头？
这两个图都表示内存读取周期，但在M2中的两个时序图中有一些不同。请任何人解释一下什么时候使用第一个时间图和何时使用第二个计时图。
回答 1
Stack Overflow用户
发布于 2018-12-04 05:54:09
箭头指定这一行可能由于另一行中的更改而受到影响。
大致有两种类型: 1.单行单效应(如在操作码提取周期中)；2.多行单效应(如内存寻址)。
正如您在操作代码获取周期中看到的那样，每当Rd\ line发生更改时，AD7 -AD0行就会发生更改。因此，这是一条具有单一效果的单线。
而且，在内存寻址的情况下，Rd\的变化会导致MEMR\的变化，这会导致AD7 - AD0的变化，因此它是一条具有单一效果的多行。我不知道为什么这支箭是从Io/M线射出的。
你可能想看看整个8085在互联网上的时间图。
