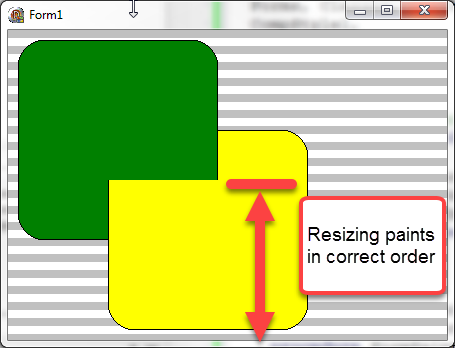

在Delphi2007中，我很难获得透明的TCustomControl。我目前已经将问题简化为下面的代码。问题是，在最初创建窗体时，控件以相反的顺序绘制，然后将其添加到窗体中。当调整窗体的大小时，它们将按照正确的顺序绘制。我做错了什么？排除第三方解决方案是否有更合适的路径可走？

下面是我在Delphi 2007中演示这个问题的示例项目。

unit Main;

interface

uses
  Forms, Classes, Controls, StdCtrls, Messages,
  ExtCtrls;

type
  // Example of a TWinControl derived control
  TMyCustomControl = class(TCustomControl)
  protected
    procedure CreateParams(var params: TCreateParams); override;
    procedure WMEraseBkGnd(var msg: TWMEraseBkGnd);
      message WM_ERASEBKGND;
    procedure Paint; override;
  end;

type
  TForm1 = class(TForm)
    procedure FormCreate(Sender: TObject);
    procedure FormPaint(Sender: TObject);
  private
    YellowBox: TMyCustomControl;
    GreenBox: TMyCustomControl;
  end;

var
  Form1: TForm1;

implementation

uses
  Windows, Graphics;

{$R *.dfm}

{ TForm1 }

procedure TForm1.FormCreate(Sender: TObject);
begin
  self.OnPaint := FormPaint;

  GreenBox := TMyCustomControl.Create(self);
  GreenBox.Parent := self;
  GreenBox.SetBounds(10,10,200,200);
  GreenBox.color := clGreen;

  YellowBox := TMyCustomControl.Create(self);
  YellowBox.Parent := self;
  YellowBox.SetBounds(100,100,200,200);
  YellowBox.color := clYellow;

end;

// Paint bars on form background
procedure TForm1.FormPaint(Sender: TObject);
var
  Idx: Integer;
begin
  for Idx := 0 to ClientHeight div 8 do
  begin
    if Odd(Idx) then
      Canvas.Brush.Color := clWhite
    else
      Canvas.Brush.Color := clSilver;  // pale yellow
    Canvas.FillRect(Rect(0, Idx * 8, ClientWidth, Idx * 8 + 8));
  end;
end;

{ TMyCustomControl }

procedure TMyCustomControl.CreateParams(var params: TCreateParams);
begin
  inherited;
  params.ExStyle := params.ExStyle or WS_EX_TRANSPARENT;
end;

procedure TMyCustomControl.WMEraseBkGnd(var msg: TWMEraseBkGnd);
begin
  SetBkMode (msg.DC, TRANSPARENT);
  msg.result := 1;
end;

procedure TMyCustomControl.Paint;
begin
  Canvas.Brush.Color := color;
  Canvas.RoundRect(0,0,width,height,50,50);
end;



end.

delphi

delphi-2007

回答 1

Stack Overflow用户

回答已采纳

发布于 2017-09-05 02:12:23

什么是错误的是你期望的顺序画你的控制。接收WM_PAINT消息的控件的顺序被记录为实际上是完全相反的顺序，最高的控件首先接收消息。稍后会有更多关于文档的介绍，因为有WS_EX_TRANSPARENT样式的兄弟姐妹会让我们处于没有文档记录的领域。正如您已经注意到的，在这种情况下，接收WM_PAINT消息的控件的顺序不是确定性的--当调整窗口大小时，顺序会发生变化。

我修改了一下你的复制箱看看发生了什么。这些修改包括两个面板和一个在接收WM_PAINT时的调试输出。

unit Unit1;

interface

uses
  Forms, Classes, Controls, StdCtrls, Messages, ExtCtrls;

type
  TMyCustomControl = class(TCustomControl)
  protected
    procedure CreateParams(var params: TCreateParams); override;
    procedure WMEraseBkGnd(var msg: TWMEraseBkGnd);
      message WM_ERASEBKGND;
    procedure Paint; override;
    procedure WMPaint(var Message: TWMPaint); message WM_PAINT;
  end;

  TPanel = class(extctrls.TPanel)
  protected
    procedure WMPaint(var Message: TWMPaint); message WM_PAINT;
  end;

type
  TForm1 = class(TForm)
    procedure FormCreate(Sender: TObject);
    procedure FormPaint(Sender: TObject);
  private
    YellowBox: TMyCustomControl;
    GreenBox: TMyCustomControl;
    Panel1, Panel2: TPanel;
  end;

var
  Form1: TForm1;

implementation

uses
  sysutils, windows, graphics;

{$R *.dfm}

{ TForm1 }

procedure TForm1.FormCreate(Sender: TObject);
begin
  Width := 590;
  Height := 270;
  OnPaint := FormPaint;

  GreenBox := TMyCustomControl.Create(self);
  GreenBox.Parent := self;
  GreenBox.SetBounds(20, 20, 140, 140);
  GreenBox.color := clGreen;
  GreenBox.Name := 'GreenBox';
//{
  Panel1 := TPanel.Create(Self);
  Panel1.Parent := Self;
  Panel1.SetBounds(240, 40, 140, 140);
  Panel1.ParentBackground := False;
  Panel1.Color := clMoneyGreen;
  Panel1.Name := 'Panel1';

  Panel2 := TPanel.Create(Self);
  Panel2.Parent := Self;
  Panel2.SetBounds(260, 60, 140, 140);
  Panel2.ParentBackground := False;
  Panel2.Color := clCream;
  Panel2.Name := 'Panel2';
//}
  YellowBox := TMyCustomControl.Create(self);
  YellowBox.Parent := self;
  YellowBox.SetBounds(80, 80, 140, 140);
  YellowBox.color := clYellow;
  YellowBox.Name := 'YellowBox';
  YellowBox.BringToFront;
end;

// Paint bars on form background
procedure TForm1.FormPaint(Sender: TObject);
var
  Idx: Integer;
begin
  for Idx := 0 to ClientHeight div 8 do
  begin
    if Odd(Idx) then
      Canvas.Brush.Color := clWhite
    else
      Canvas.Brush.Color := clSilver;  // pale yellow
    Canvas.FillRect(Rect(0, Idx * 8, ClientWidth, Idx * 8 + 8));
  end;
end;

{ TPanel }

procedure TPanel.WMPaint(var Message: TWMPaint);
begin
  OutputDebugString(PChar(Format(' %s painting..', [Name])));
  inherited;
end;

{ TMyCustomControl }

procedure TMyCustomControl.CreateParams(var params: TCreateParams);
begin
  inherited;
  params.ExStyle := params.ExStyle or WS_EX_TRANSPARENT;
end;

procedure TMyCustomControl.WMEraseBkGnd(var msg: TWMEraseBkGnd);
begin
  msg.Result := 1;
end;

procedure TMyCustomControl.WMPaint(var Message: TWMPaint);
begin
  OutputDebugString(PChar(Format(' %s painting..', [Name])));
  inherited;
end;

procedure TMyCustomControl.Paint;
begin
  Canvas.Brush.Color := Color;
  Canvas.RoundRect(0, 0, Width, Height, 50, 50);
end;

end.

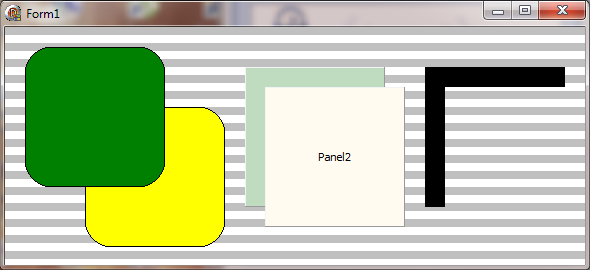

它产生了以下表格：

根据创造的顺序，z顺序是，从下到上，

GreenBox，
Panel1，
Panel2，
YellowBox。

WM_PAINT消息的调试输出如下：

调试输出: Panel2绘图。ProcessProject1.exe (12548)调试输出: Panel1绘图。ProcessProject1.exe (12548)调试输出: YellowBox绘图。ProcessProject1.exe (12548)调试输出: GreenBox绘图。进程项目1.exe (12548)

在这个顺序中有两件事值得注意。

First，Panel2在Panel1之前接收画图消息，尽管Panel2按z顺序更高.

那么，当我们看到Panel2作为一个整体，但我们看到的只是Panel1的一部分，尽管它是稍后绘制的，这是怎么回事？这就是更新区域发挥作用的地方。控件中的WS_CLIPSIBLINGS样式标志告诉操作系统，z阶较高的同级控件所占用的控件的一部分将不会被绘制。

Clips子窗口之间的相对关系；也就是说，当特定的子窗口接收到WM_PAINT消息时，样式将所有其他重叠的子窗口剪辑出要更新的子窗口区域。

让我们深入了解一下WM_PAINT的Panel1处理程序，看看OS的更新区域是什么样的。

{ TPanel }

// not declared in D2007
function GetRandomRgn(hdc: HDC; hrgn: HRGN; iNum: Integer): Integer; stdcall;
    external gdi32;
const
  SYSRGN = 4;

procedure TPanel.WMPaint(var Message: TWMPaint);
var
  PS: TPaintStruct;
  Rgn: HRGN;

  TestDC: HDC;
begin
  OutputDebugString(PChar(Format(' %s painting..', [Name])));

  Message.DC := BeginPaint(Handle, PS);
  Rgn := CreateRectRgn(0, 0, 0, 0);
  if (Name = 'Panel1') and (GetRandomRgn(Message.DC, Rgn, SYSRGN) = 1) then begin
    OffsetRgn(Rgn, - Form1.ClientOrigin.X + Width + 40, - Form1.ClientOrigin.Y);
    TestDC := GetDC(Form1.Handle);
    SelectObject(TestDC, GetStockObject(BLACK_BRUSH));
    PaintRgn(TestDC, Rgn);
    ReleaseDC(Form1.Handle, TestDC);
    DeleteObject(Rgn);
  end;
  inherited;
  EndPaint(Handle, PS);
end;

BeginPaint将用系统更新区域剪辑更新区域，然后可以使用GetRandomRgn检索更新区域。我已经将剪裁后的更新区域转储到表单的右侧。不要介意Form1引用或缺少错误检查，我们只是在调试。无论如何，这将生成以下表单：

因此，无论您在Panel1的客户区域中绘制什么，它都会被裁剪成黑色，因此它不能在视觉上出现在Panel2前面。

第二个，记住绿色框是先创建的，然后是面板，最后是黄色。那么，为什么这两个透明的控件是在两个面板之后涂上的呢？

首先，记住控件是自上而下绘制的。现在，一个透明的控制怎么可能画在后面画的东西上呢？显然，这是不可能的。所以整个绘画算法必须改变。没有关于这方面的文档，我发现最好的解释是来自博客条目 of Raymond：

..。WS_EX_TRANSPARENT扩展窗口样式更改绘制算法如下:如果需要绘制WS_EX_TRANSPARENT窗口，并且有任何非WS_EX_TRANSPARENT窗口兄弟姐妹(属于同一进程)也需要绘制，那么窗口管理器将首先绘制非WS_EX_TRANSPARENT窗口。

当你有透明的控制时，从上到下的绘画顺序使它变得很困难。还有重叠的透明控制--哪一种比另一种更透明？只要接受这样一个事实，即重叠的透明控件会产生未确定的行为。

如果研究上述测试用例中透明框的系统更新区域，就会发现两者都是正方形。

让我们把面板移到盒子中间。

procedure TForm1.FormCreate(Sender: TObject);
begin
  Width := 590;
  Height := 270;
  OnPaint := FormPaint;

  GreenBox := TMyCustomControl.Create(self);
  GreenBox.Parent := self;
  GreenBox.SetBounds(20, 20, 140, 140);
  GreenBox.color := clGreen;
  GreenBox.Name := 'GreenBox';
//{
  Panel1 := TPanel.Create(Self);
  Panel1.Parent := Self;
  Panel1.SetBounds(40, 40, 140, 140);
  Panel1.ParentBackground := False;
  Panel1.Color := clMoneyGreen;
  Panel1.Name := 'Panel1';

  Panel2 := TPanel.Create(Self);
  Panel2.Parent := Self;
  Panel2.SetBounds(60, 60, 140, 140);
  Panel2.ParentBackground := False;
  Panel2.Color := clCream;
  Panel2.Name := 'Panel2';
//}
  YellowBox := TMyCustomControl.Create(self);
  YellowBox.Parent := self;
  YellowBox.SetBounds(80, 80, 140, 140);
  YellowBox.color := clYellow;
  YellowBox.Name := 'YellowBox';
  YellowBox.BringToFront;
end;

 ...

procedure TMyCustomControl.WMPaint(var Message: TWMPaint);
var
  PS: TPaintStruct;
  Rgn: HRGN;

  TestDC: HDC;
begin
  OutputDebugString(PChar(Format(' %s painting..', [Name])));

  Message.DC := BeginPaint(Handle, PS);
  Rgn := CreateRectRgn(0, 0, 0, 0);
  if (Name = 'GreenBox') and (GetRandomRgn(Message.DC, Rgn, SYSRGN) = 1) then begin
    OffsetRgn(Rgn, - Form1.ClientOrigin.X + Width + 260, - Form1.ClientOrigin.Y);
    TestDC := GetDC(Form1.Handle);
    SelectObject(TestDC, GetStockObject(BLACK_BRUSH));
    PaintRgn(TestDC, Rgn);
    ReleaseDC(Form1.Handle, TestDC);
    DeleteObject(Rgn);
  end;
  inherited;
  EndPaint(Handle, PS);
end;

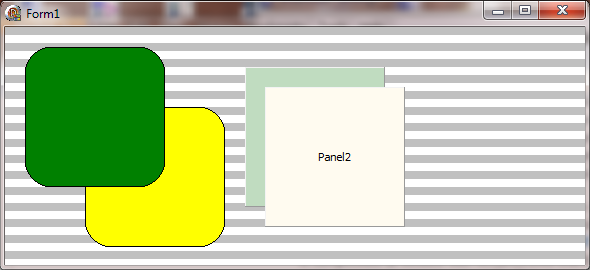

最右边的黑色形状是GreenBox的系统更新区域。毕竟，系统可以将裁剪应用于透明控件。我认为，只要有一堆透明的控件，就可以得出这样的结论:绘制算法并不完美。

正如承诺的那样，文档引用了WM_PAINT订单。其中一个原因是它包含了一个可能的解决方案(当然，我们已经找到了一个解决方案，在您的透明控件之间散布一些不透明的控件)：

..。如果组合了父链中的窗口(带有WX_EX_COMPOSITED的窗口)，则兄弟窗口以Z顺序的相反顺序接收WM_PAINT消息。这样，Z顺序中最高的窗口(顶部)接收到它的WM_PAINT消息，反之亦然。如果父链中的窗口未组合，兄弟窗口将按Z顺序接收WM_PAINT消息。

就像我测试的那样，在父窗体上设置WS_EX_COMPOSITED似乎是可行的。但我不知道它是否适用于你的情况。
