问轮廓函数中的"VN“可选参数代表什么？

EN

解释

contourc函数不会更改您的data。只是策划了他们。使用VN参数，您可以控制在所绘制的地形/函数的最高点和最低点之间创建了多少等高线。

如果将VN设置为标量整数值，则它直接指定行数。VN=20将在你的地形图的最高点和最低点之间创建20个层次。

如果您指定了一个值的向量，您可以精确地控制在您的data中生成轮廓线的值。您应该注意min(data(:))和max(data(:))之间的值。否则就不会画线了。示例VN=linspace(min(data(:)),max(data(:)),10)将创建与不指定VN完全相同的等高线。

示例

为了说明VN参数的影响，我在这里给出了一些例子。我使用contour函数直接绘制线条，而不仅仅是用contourc计算它们，但效果是一样的。

% Create coordinate grid
[x,y]=meshgrid(-2:0.1:2,-2:0.1:2);
% define a contour function
z=x.^2 + 2*y.^3;
% create a figure
figure();
% plot contour
contour(x,y,z);
% make axis iso scaled
axis equal

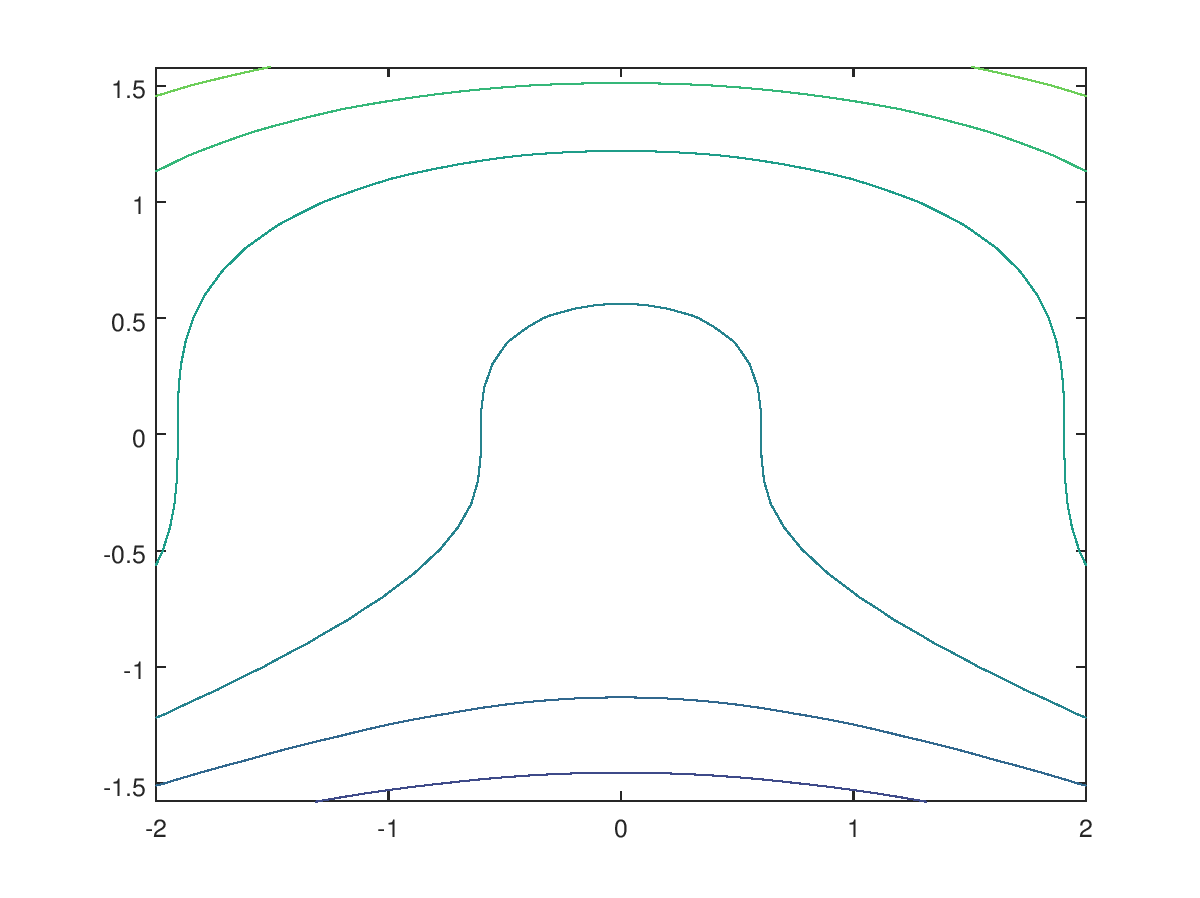

示例1

使用不带VN参数的等高线命令将产生以下结果

contour(x,y,z);

​

​

例2: VN=50

将VN设置为50等高线(x，y，z,50)；

​

​

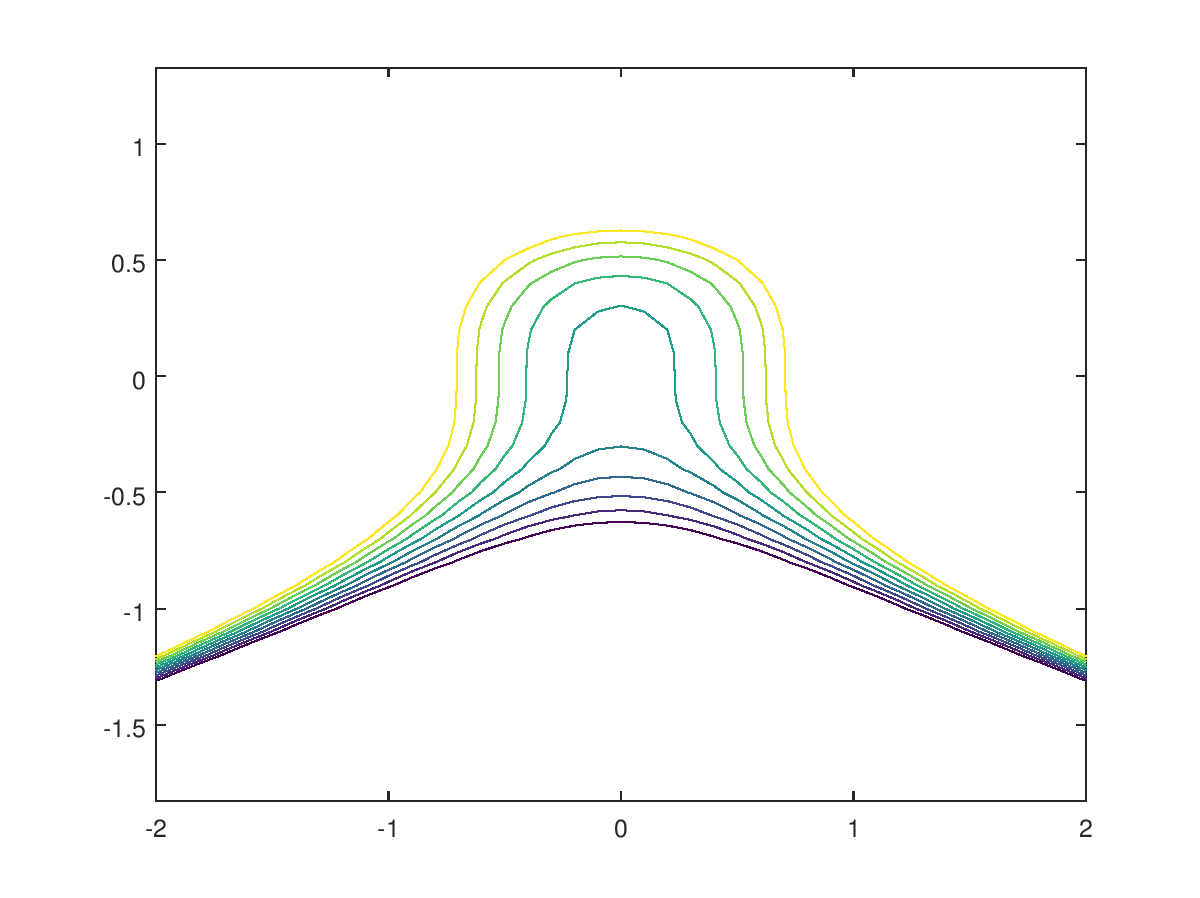

示例3: VN=向量

此处使用将VN显式设置为轮廓值向量的方法将轮廓线限制在相当窄的z数据范围内：

contour(x,y,z,linspace(-0.5,0.5,10));

​

​
