问基于拓扑图的REST客户端应用程序

EN

我们可以使用一些HTML 5相关的UI框架来完成这项任务，这些框架可以可视化交互式图形(用户可以创建、更新、读取和删除图形元素)。他们中的一些人如下

• GoJS

GoJS是一个功能丰富的JavaScript库，用于在现代web浏览器和平台上实现自定义交互图和复杂的可视化。该库使构建复杂节点、链接和组的JavaScript图更容易使用可定制的模板和布局。商业执照。

​

​

来源：https://gojs.net/latest/extensions/SnapLinkReshaping.html

• JointJS

JointJS是一个现代的HTML5 JavaScript库，用于可视化和与图表的交互。它可以用于创建静态图，或者更重要的是创建完全交互式的图表工具，例如工作流编辑器、过程管理工具、IVR系统、API集成器、表示应用程序等等。在开源许可(较少的特性)和商业许可(更多的特性)下获得许可。

​

​

来源：https://resources.jointjs.com/demos/kitchensink

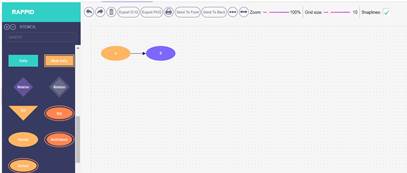

• mxGraph

mxGraph是一个JavaScript图表库，它允许快速创建在任何主要浏览器中运行的交互式图形和图表应用程序。在2.0 (免费和开放源码)下。支持JavaScript、Java、.NET和PHP。

1) mxDraw

​

​

来源：https://jgraph.github.io/mxgraph/javascript/examples/editors/diagrameditor.html

2)图形编辑器

​

​

来源：https://jgraph.github.io/mxgraph/javascript/examples/grapheditor/www/index.html

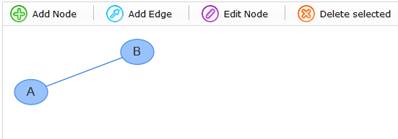

• vis.js

vis.js是一个动态的基于浏览器的可视化库.该库被设计成易于使用，可以处理大量动态数据，并允许对数据进行操作和交互。在Apache2.0(免费和开放源码)和MIT (开放源码许可证)下都获得了许可。

​

​

资料来源: vis.js 图书馆

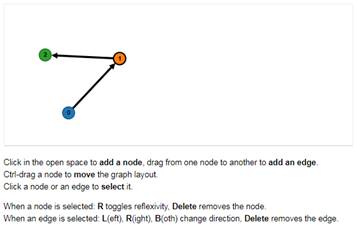

• D3.js

D3.js是一个基于数据操作文档的JavaScript库。D3使用HTML、SVG和CSS将数据带入生活。D3对web标准的强调使你具备了现代浏览器的全部功能，将强大的可视化组件和数据驱动的DOM操作方法结合在一起。根据BSD许可证(开放源码倡议)。

​

​

来源：http://bl.ocks.org/rkirsling/5001347

结论

根据GoJS的特点，它是可视化交互式图形的最方便的框架，因为UI可以方便地定制，并且可以将图模型保存为JSON格式。但这是在商业许可下(每个开发商2995美元)。

JointJS提供了更少的开放源码许可版本的特性，因此需要购买商业版本来满足我们的需求。可能很难自定义它们的复杂UI。

‘s对用户更友好，但我们必须按照我们的要求进行更多的调整，例如，通过工具图标进行节点创建，使用户能够自定义节点的标题值，删除一些现有的视觉效果等等。

需要探讨保存格式(JSON、XML、TXT等)图模型。

根据我的结论，我们可以为我们的开发选择mxGraph或vis.js JavaScript库。

mxGraph：我们似乎可以轻松地定制‘mxDraw’(Web2.0风格的图表编辑器)绘图应用程序并重用它。“图形编辑器”图表编辑器应用程序更高级，它可能需要更多的时间来定制它，并需要探索图表模型的保存格式。

vis.js：比“mxGraph”更方便用户，但是我们可能需要花费一些开发工作来探索图表模型保存格式和删除现有的视觉效果。
