pythonOCC将默认单位设置为英寸
请参阅编辑的短版本。
一直在通过pythonOCC文档进行搜索。
我有以英寸为单位的.step文件。下面是.step文件中用于确认的行：
#50 = ( CONVERSION_BASED_UNIT( 'INCH', #122 )LENGTH_UNIT( )NAMED_UNIT( #125 ) );
#51 = ( NAMED_UNIT( #127 )PLANE_ANGLE_UNIT( )SI_UNIT( $, .RADIAN. ) );
#52 = ( NAMED_UNIT( #127 )SI_UNIT( $, .STERADIAN. )SOLID_ANGLE_UNIT( ) );
~~~

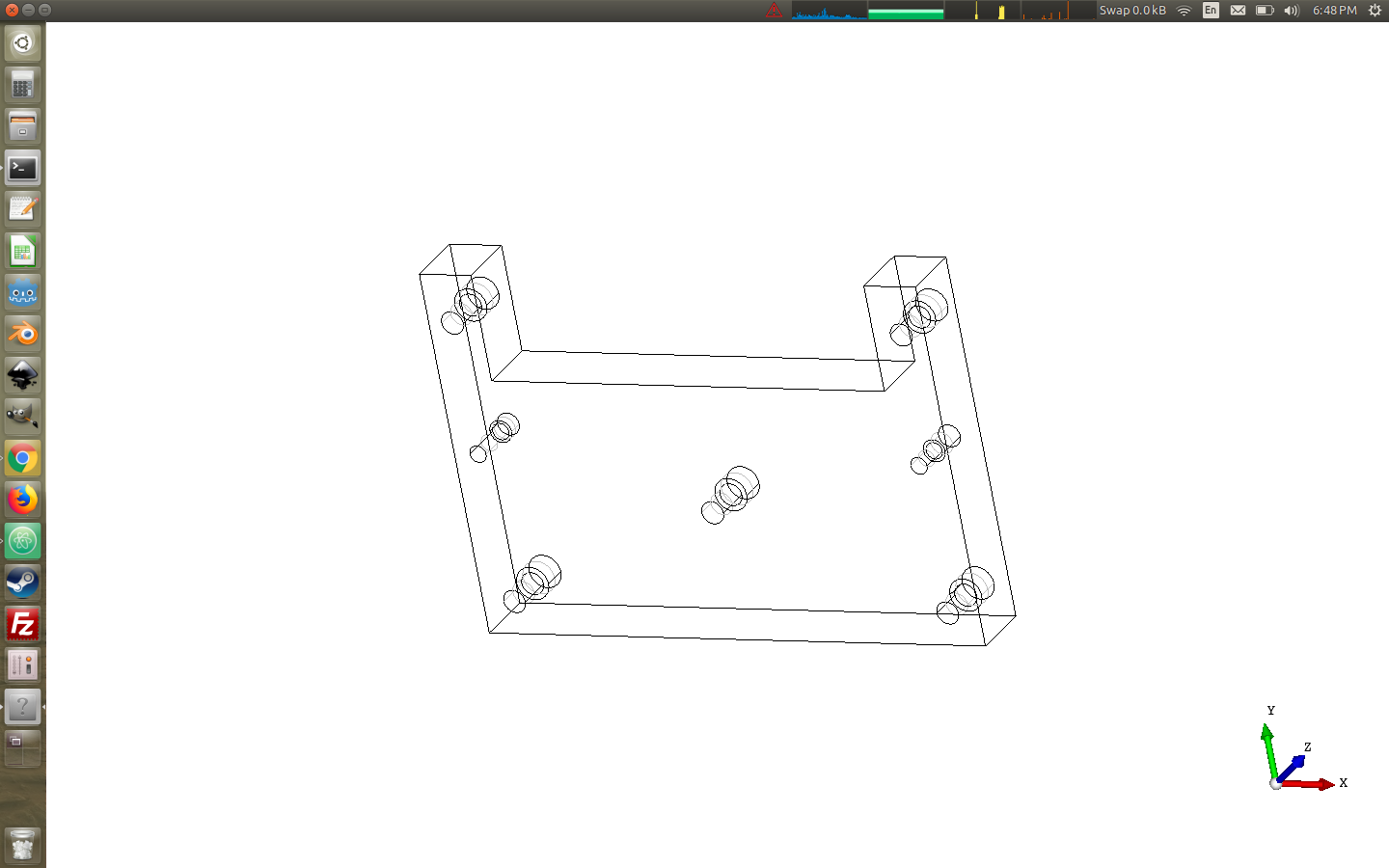

#122 = LENGTH_MEASURE_WITH_UNIT( LENGTH_MEASURE( 25.4000000000000 ), #267 );文件在窗口中读取和显示：
当我使用手动坐标来制作一个边框时，我发现我的盒子是不正常的：
因为步长模型不在0,0,0，所以位置关闭。
原来pythonOCC会自动将所有内容转换为MM.。当我手动输入方框尺寸(英寸)时，它会将它们读取为MM.。我也尝试过手动转换所有内容(英寸* 25.4)，但这是有问题的，而且很难看。
我知道pythonOCC使用STEP文件行122号作为转换比率，因为我已经将它从上面更改为：

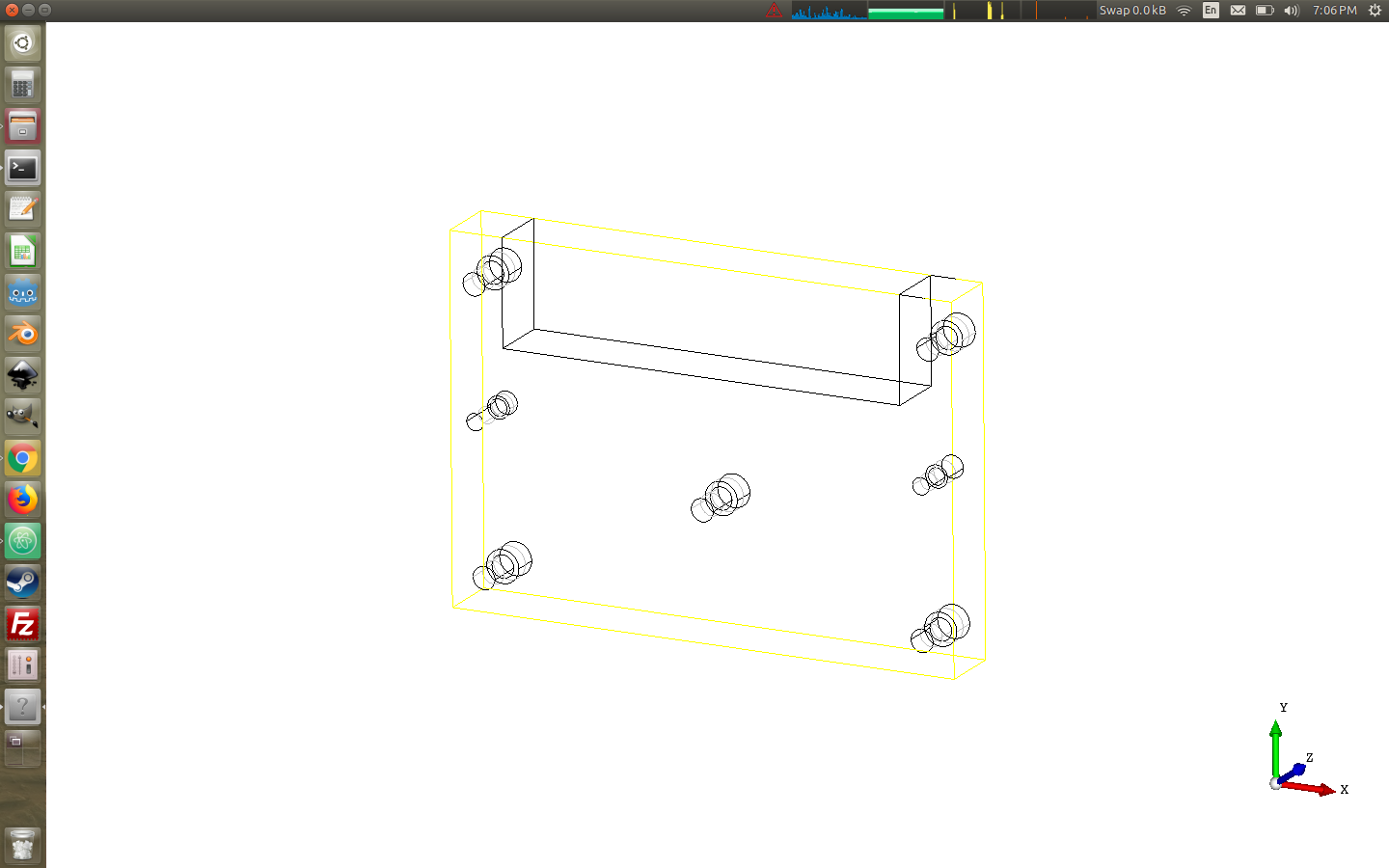

#122 = LENGTH_MEASURE_WITH_UNIT( LENGTH_MEASURE( 1.0 ), #267 );当我这样做的时候，我的包围盒和台阶模型完美地排列在一起.但我仍然知道PythonOCC认为它正在转换为MM.。
有谁有过更改pythonocc默认单位的经验吗？我试图在以下occ包中找到: OCC.STEPControl、OCC.Display、OCC.AIS和其他许多包。
编辑：
当我用我自己的坐标画我的盒子时：
minPoint = gp_Pnt(minCoords)
maxPoint = gp_Pnt(maxCoords)
my_box = AIS_Shape(BRepPrimAPI_MakeBox(minPoint, maxPoint).Shape())
display.Context.Display(my_box.GetHandle())我的坐标是英寸，但是pythonOCC把它们读成MM.。如果我能用英寸来读取我自己的坐标，这个问题就解决了。在OCC.Display中找不到我的坐标是如何解释的。比如“OCC.Display.inputUnitsAre(”英寸“)”？
编辑2：
近距离看这里：
在UnitsAPI_SystemUnits和SetCurrentUnit..。虽然我不知道如何在python中实现，但还没有进行测试。我正在努力。
回答 1
Stack Overflow用户
发布于 2018-05-25 19:24:55
您可以找到units here的文档
看看OCC.Extended.DataExchange模块，您将看到以下函数：
def write_step_file(a_shape, filename, application_protocol="AP203"):
""" exports a shape to a STEP file
a_shape: the topods_shape to export (a compound, a solid etc.)
filename: the filename
application protocol: "AP203" or "AP214"
"""
# a few checks
assert not a_shape.IsNull()
assert application_protocol in ["AP203", "AP214IS"]
if os.path.isfile(filename):
print("Warning: %s file already exists and will be replaced" % filename)
# creates and initialise the step exporter
step_writer = STEPControl_Writer()
Interface_Static_SetCVal("write.step.schema", "AP203")
# transfer shapes and write file
step_writer.Transfer(a_shape, STEPControl_AsIs)
status = step_writer.Write(filename)
assert status == IFSelect_RetDone
assert os.path.isfile(filename)默认情况下，OCC以毫米为单位编写单元，因此我很好奇用于导出STEP文件的函数/方法是什么。
Interface_Static_SetCVal("Interface_Static_SetCVal("write.step.unit","MM")但是docs声明这个方法是Defines a unit in which the STEP file should be written. If set to unit other than MM, the model is converted to these units during the translation.的，所以必须显式设置这个单元是出乎意料的。
