UML -用圆圈和正方形表示的对象，哪个是正确的？
UML -用圆圈和正方形表示的对象，哪个是正确的？
提问于 2018-06-05 14:29:09
嗨，我在uml图中遇到了这些不同类型的对象，我想知道哪一种是正确的还是最常用的？

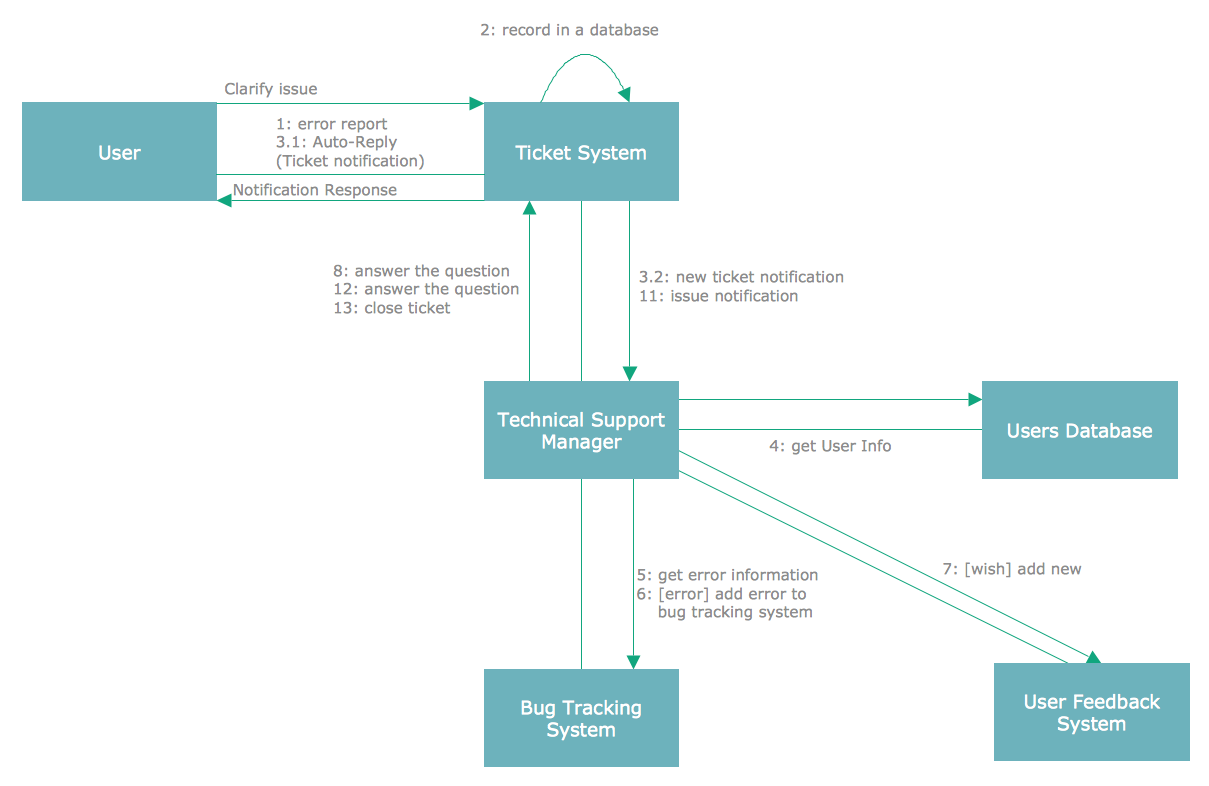

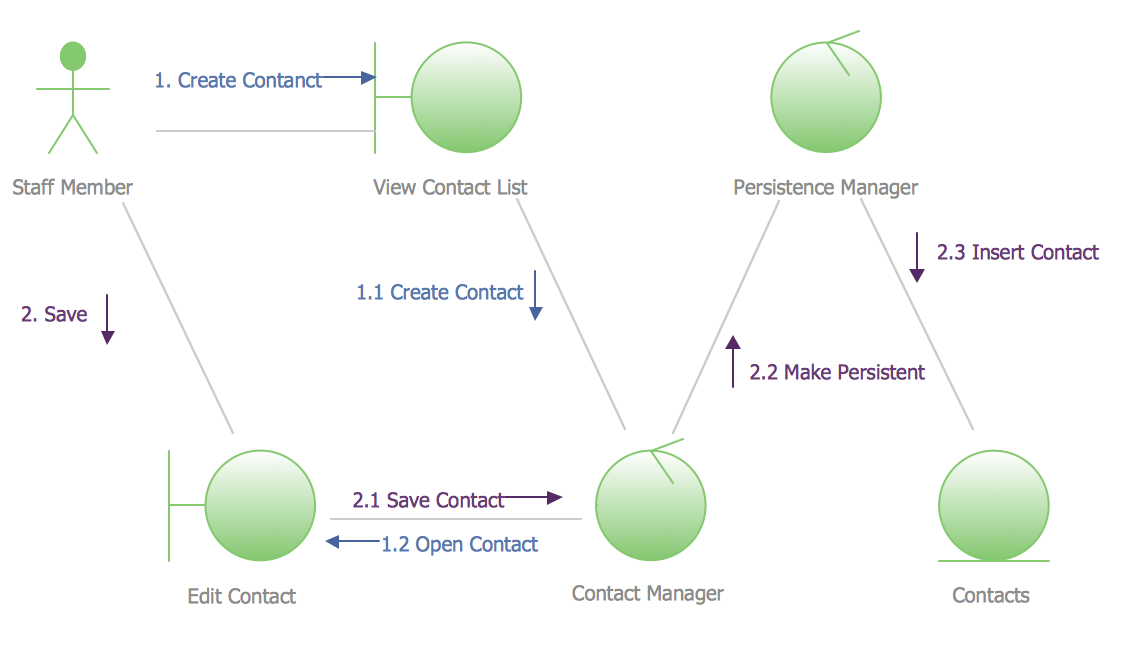

下面的图片是协作图的示例，其中对象是圆圈(接口、控制器、.)其他的方块呢！
PS:它不仅是协作图，还包括其他类型。
回答 1
Stack Overflow用户
回答已采纳
发布于 2018-06-05 15:51:28
对象的标准符号是矩形。
然而，UML是高度可调的，其主要方法是原型和概要文件。原型可以有图标作为标准UML符号的替代。
第一幅图中基于圆圈的图标是标准的、得到广泛认可和接受的图标，用于表示欧洲央行设计模式类(实体、控制、边界)的原型。添加UML固有的参与者粘性图形符号，您就拥有了所有的部分。
