我在Inkscape遇到了一个我自己解决不了的问题。目前,我正在为Inkscape中的LaTex文档创建草图等。绘制草图工作良好,并添加文本以及它。然后,我只需将其保存为pdf (+此tex选项),然后使用
\begin{figure}
\centering
\input{testfile.pdf_tex}
\label{fig:testfile}
\caption{This is just a testfile}
\end{figure}
在编译文档之后,草图中的字体大小和类型始终与我的LaTex文档的其余部分相同。
然而,将文本放在正确的位置需要很多迭代步骤,因为在Inkscape中重新缩放草图(例如,我可能会发现草图太大或太小)也会重新显示文本--同样,只是在Inkscape中,幸运的不是在LaTex中。
如何防止Inkscape中的文本被重新缩放?在重标度过程中应该更改的所有内容都是文本框的绝对位置,而相对位置和字体大小应该保持不变。
发布于 2022-02-23 22:18:29
我也遇到了同样的问题,我发现这个Inkscape扩展科学-Inkscape非常有用。我引用了它的一个特点“比例尺图:改变一个地块的大小或纵横比,而不改变它的文字和刻度。特别是对多个面板图形的组装有用。”

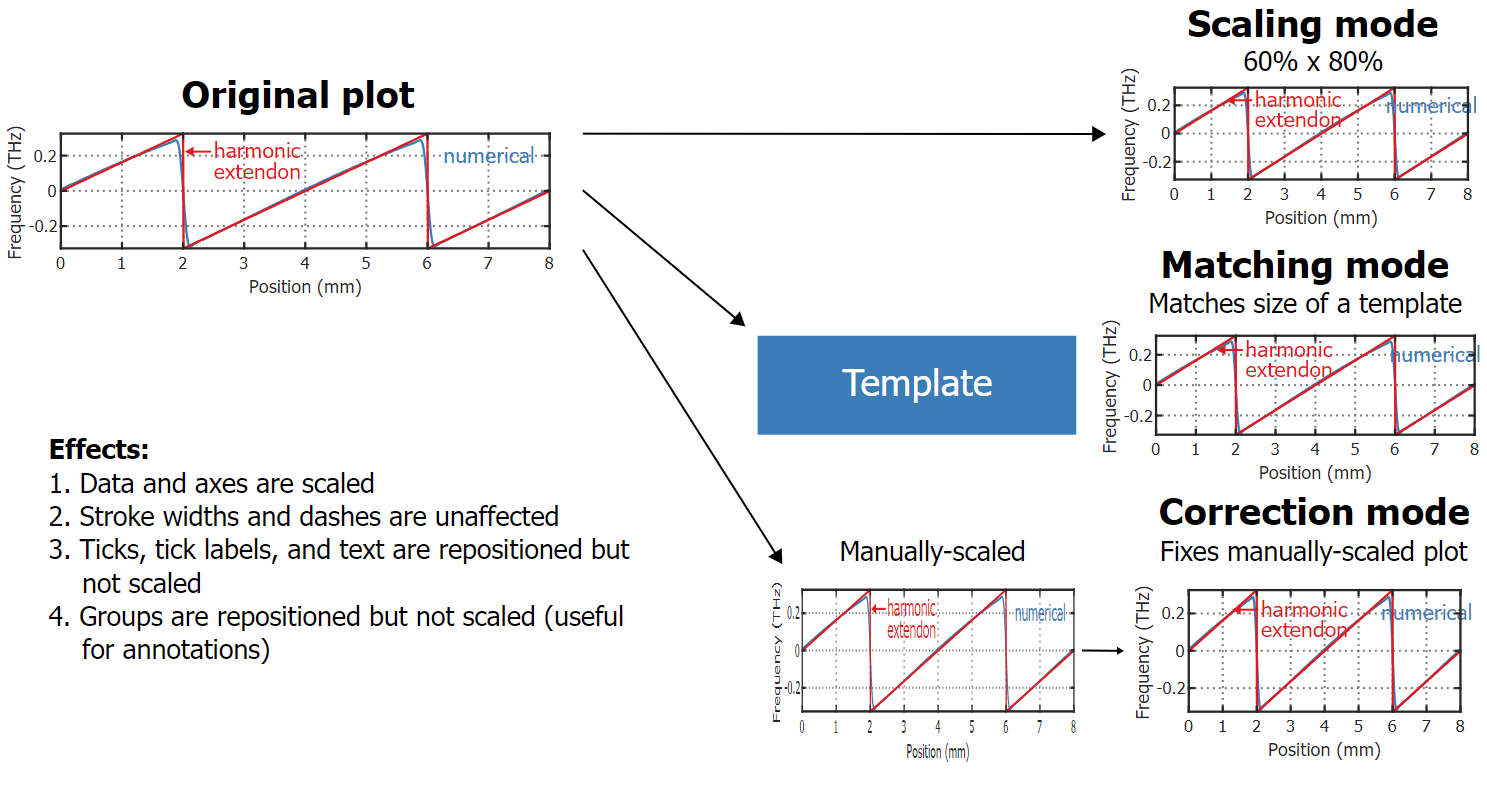

还请参阅此处的缩放示例:
https://stackoverflow.com/questions/50810466
