问如何在plantUML的活动图中使用别名？
EN

Stack Overflow用户

提问于 2018-08-08 09:38:19

回答 1查看 1.4K关注 0票数 3

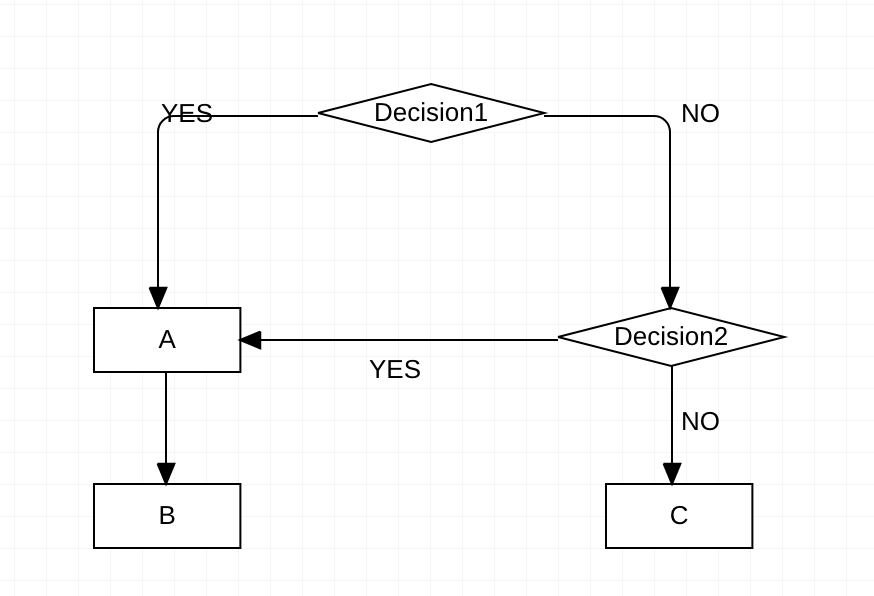

我想画一张如下所示的图表。

我的原始代码是：

@startuml
start

if (c1) then (YES)
    :A;
else (NO)
  if (C2) then (NO)
     :A;
    else (NO)
    :C;
  endif
endif
stop
@enduml

在新的plantUml语法中似乎没有别名语法。我发现旧的语法是--> "some activity" as render。我怎么能提到同样的活动呢？

plantuml

回答 1

Stack Overflow用户

发布于 2022-08-19 14:54:48

也许你已经看到这个实验特征了？

@startuml
start

if (c1) then (YES)
    label sp_lab0
    label A
    :A;
else (NO)
  if (C2) then (NO)
    label sp_lab1
     goto A
    else (NO)
    :C;
  endif
endif
stop
@enduml

票数 0

页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持

原文链接：

https://stackoverflow.com/questions/51743362
