Gnuplot图，连接点
提问于 2018-09-09 00:02:18

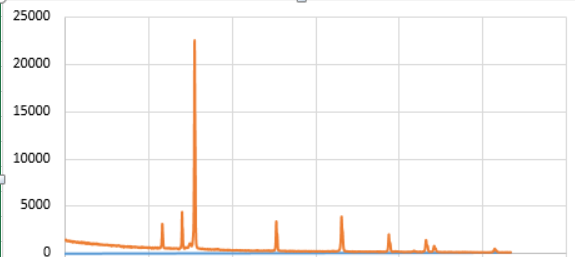

我有一个XRD数据，当我绘制它时，我想要有这样的图形。
。总之，excel有一个问题，无法绘制太大的数据，我想用Gnuplot绘制它，下面是我的代码。
set title "GNUPLOT RESULT"
set xlabel "Wavelength 2Theta"
set ylabel "Intensity"
set xrange [20:90]
set key right center
set terminal pngcairo size 1600, 1000 enhanced font "Arial,16"
set output "Allt-XRD.png"

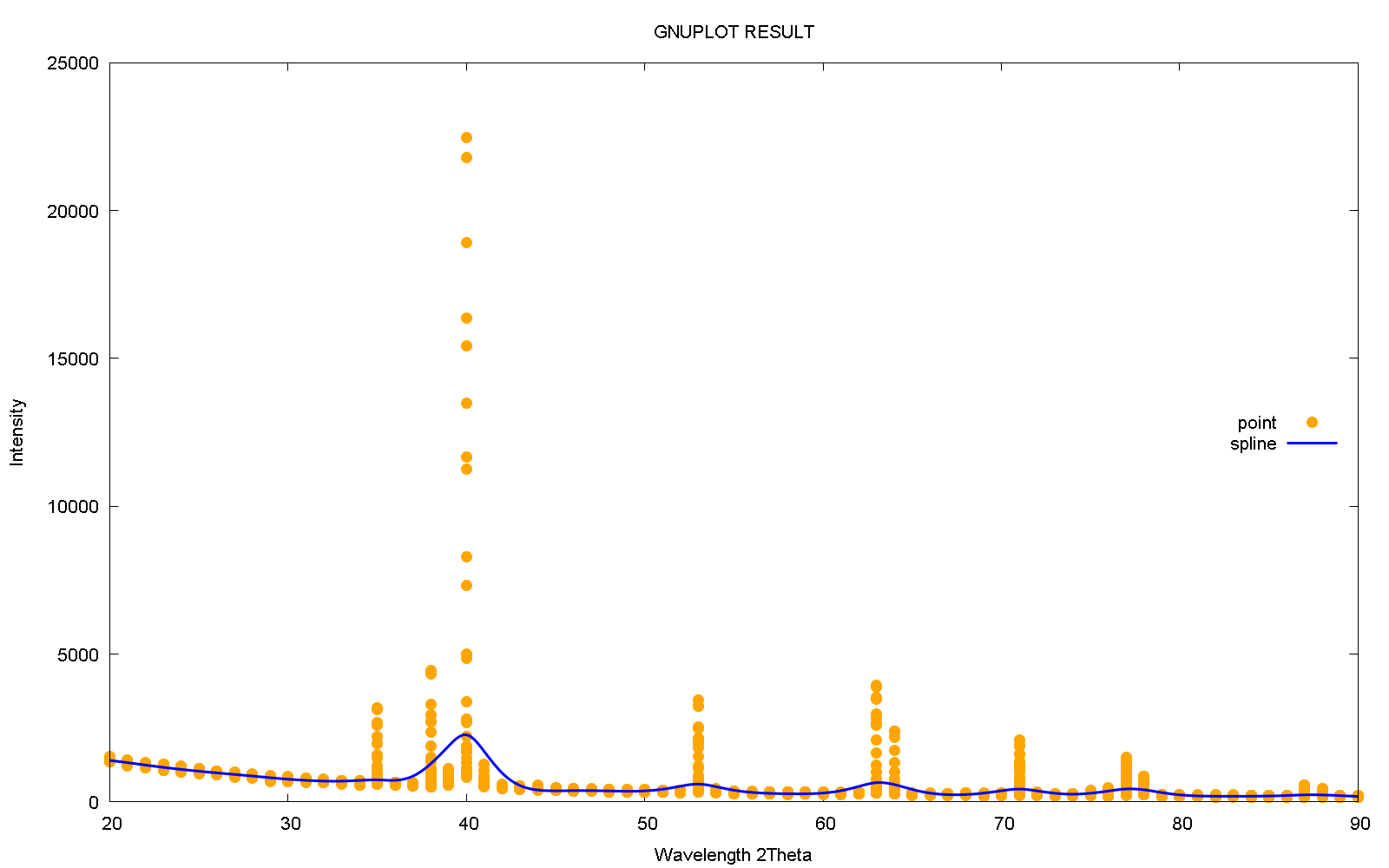

plot "AllW" using 1:2 w p pt 7 ps 2 lc rgb "orange" title "point", "AllW" using 1:2 smooth acspline lw 3 lc rgb 'blue' title 'spline'但它产生的东西，
它并不连接所有的点/点，我也不知道，但不知怎么的，它有一个偏好(它是一个权重点吗？)把他们联系起来。
问题
- 如何将excel图中所看到的所有点与Gnuplot连接起来--谢谢
P.S:我试过所有光滑的版本，如‘c样条’，bezier等，但都没有工作。

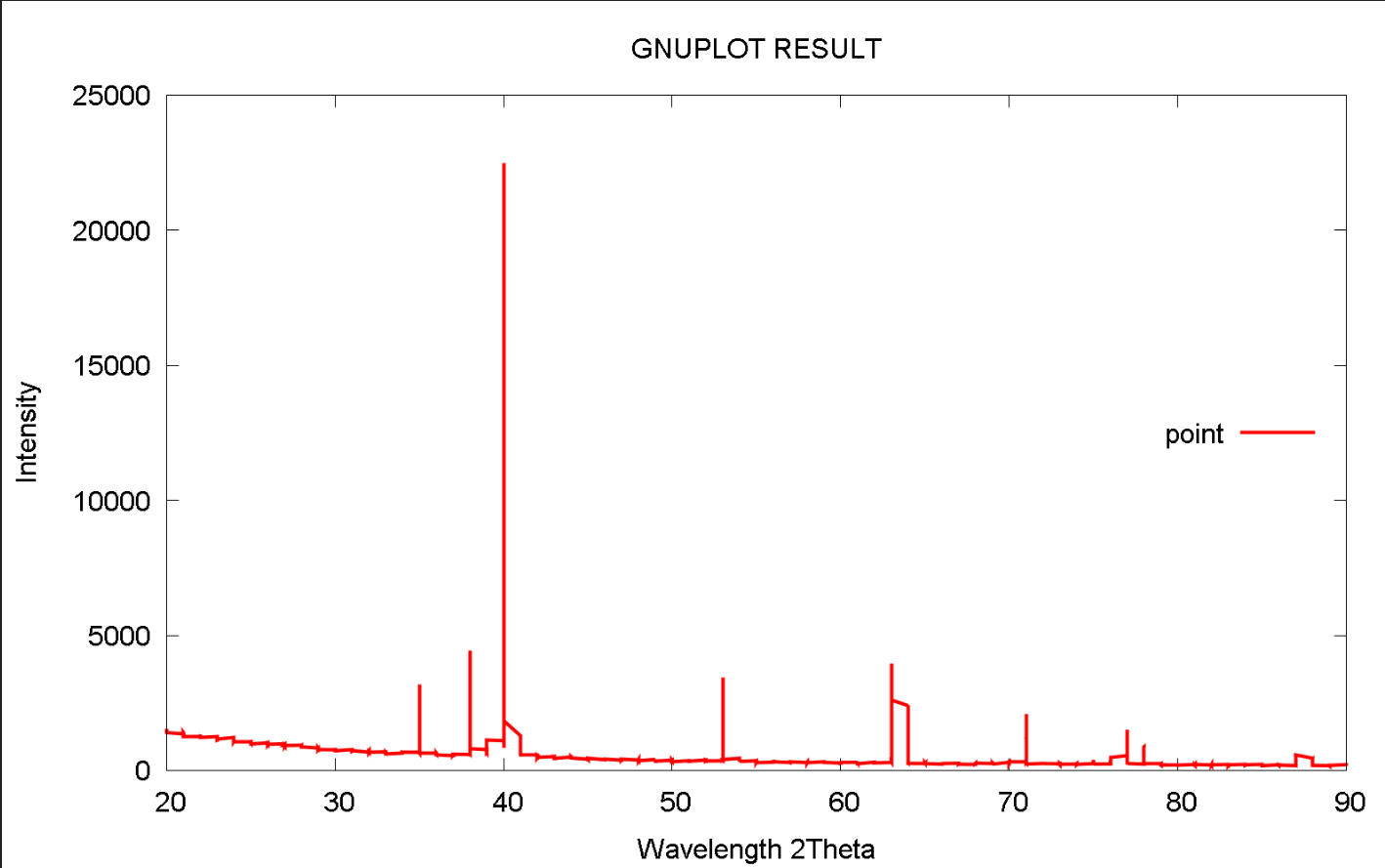

编辑1:想知道为什么我不尝试的线条情节

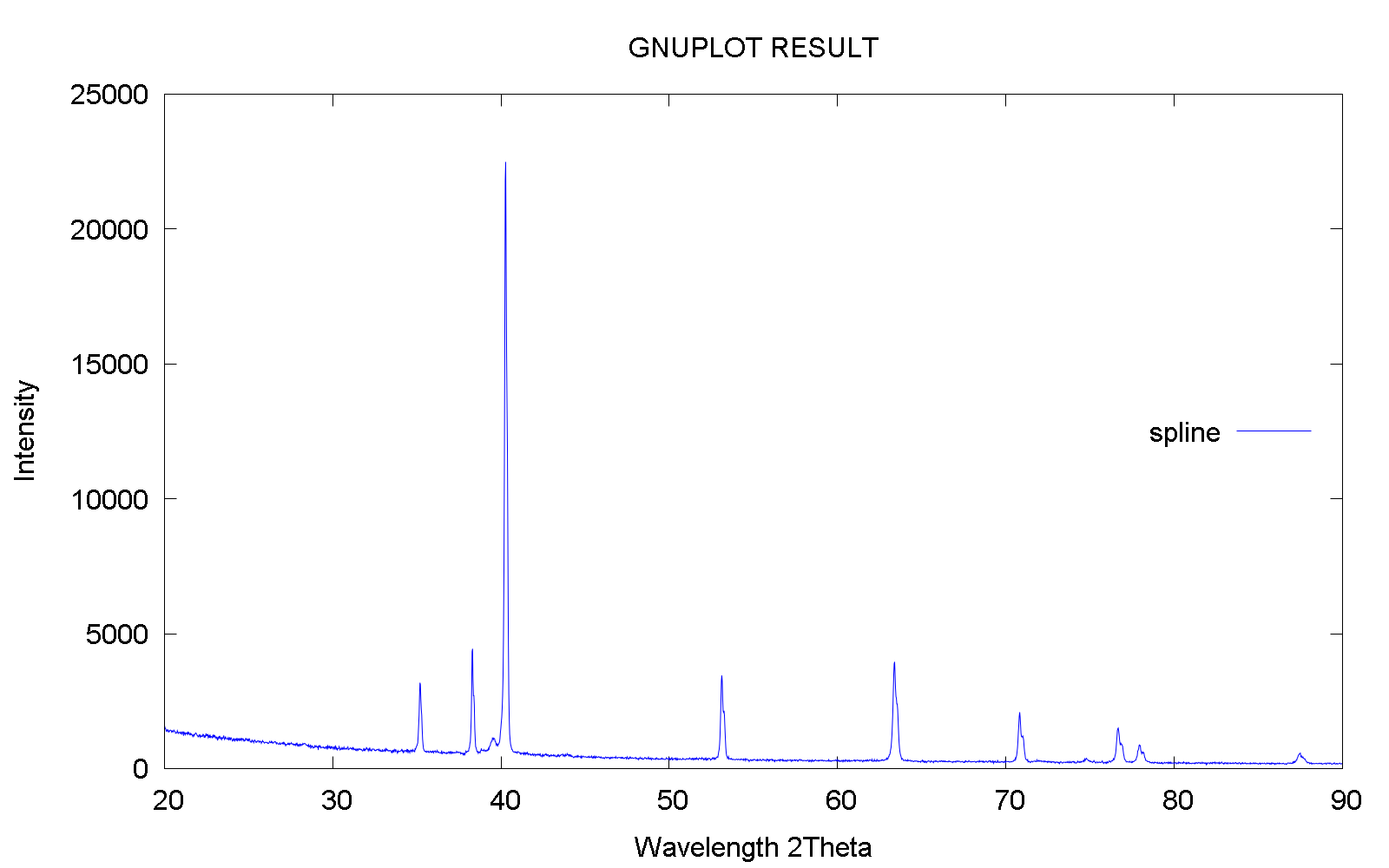

编辑2: user8153的工作答案:使用十进制数据点，而不是整数。样条和点选项都完美地绘制数据，如下所示
XRD数据看起来太长了，所以我只粘贴了几个
Wavelength = 1.54059 Å (Cu)
Angle Intensity
20.00243 1467
20.02869 1533
20.05495 1482
20.08121 1468
20.10747 1376
20.13374 1421
20.16000 1433
20.18626 1380
20.21252 1431
20.23878 1405
20.26504 1357
20.29130 1374
20.31756 1413回答 2
Stack Overflow用户
回答已采纳
发布于 2018-09-09 17:15:47
您的with points图显示您的数据只包含波长的整数值，但是每个值都有多个与其相关联的强度。这真的是数据应该是什么样子，还是有什么错误切断了小数点后波长的值？也许您的数据文件使用了一个符号来表示gnuplot不认识的小数点？如果是这样的话，使用set decimalsign so gnuplot就会意识到您是在给它提供浮点数。
按照原样，gnuplot做的正是你让它做的事情:它在同一个x坐标上绘制所有这些点，如果使用with lines，则将它们与线连接起来，然后通过垂直构造来连接它们。
Stack Overflow用户
发布于 2018-09-09 06:35:20
您告诉它“用点类型7点大小为2”(缩写为"w pt 7 ps 2")。所以它做到了。如果你想让它用线条来描绘，那就说“有线”。
plot "AllW" using 1:2 with lines lc rgb "orange" title "lines"页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持
