如何绘制两个系统的用例？
我是新来的业务分析师。目前，我有一个项目，需要在系统之间进行通信。根据我的用例，我有两个系统和一个数据中心。
Client A可以使用System1和System2。如果client A通过System1退出，System 1需要将详细信息发送给Data Centre。

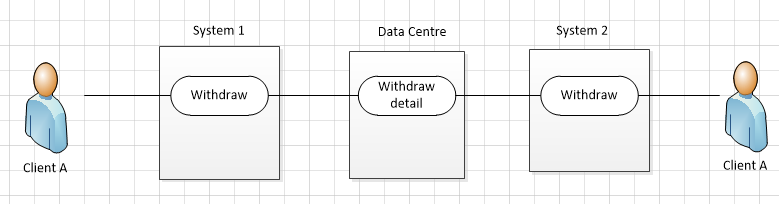

Client A还可以通过System2进行提取，System2需要将详细信息发送给Data Centre。Data Centre基本上是System1和System2提交详细信息的地方。当然，它有一个规则，即System1和System2不能在没有Data Centre的情况下直接发送和接收详细信息。我能这样画出来吗？
回答 2
Stack Overflow用户
发布于 2019-03-20 09:59:33
用例图无效，用例图不显示交换，例如使用部署图：

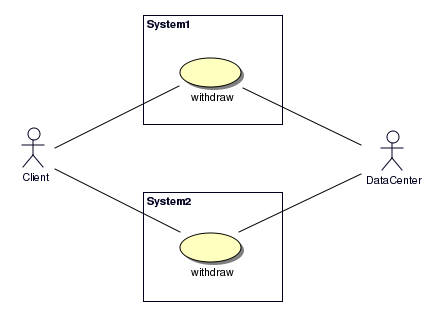

如果数据中心不是全局系统的一部分(与System1和System2相反)，则数据中心是次要参与者：
如果数据中心是全局系统的一部分，它就不会出现在图表中，因为这是实现的一部分。用例显示了必须做什么，而不是如何做。
Stack Overflow用户
发布于 2019-03-20 16:28:16

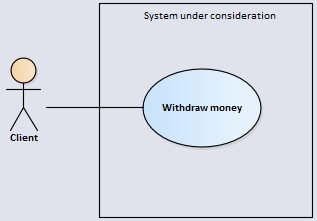

如果您是在显示用例之后，那么只有一个您命名为Withdraw。
用例显示了处理正在考虑的系统(SUC)的参与者的单个附加价值。从业务角度看，您不关心技术细节。你会把它应用到{ ATM must be used }等需求中，但实际上你只是在追求UC的目标。接下来将描述如何实现这一目标的情景。只有那时你才关心(节目)技术。还请注意，仅使用动词的用例不是一个好的选择。使用谓词-主题(-object)形式，所以在您的情况下，Withdraw money。
尽管如此(我建议您一如既往地阅读有关用例的That /Spence)，它看起来更像是在对现有系统做技术文档。您可以通过显示设备来做到这一点。
请注意，这里有一个数据中心和任意数量的自动取款机。现在，可以通过使用序列图、使用接口之类的方法来详细说明组件之间实际发生的事情。细节太多了，不能在这里显示/解释。
